Entwicklung, Konstruktion und Fertigung von Folientastaturen

Von der Anforderungsanalyse bis zur serienreifen Folientastatur

Eine kundenspezifische Folientastatur entsteht aus dem Zusammenspiel zahlreicher technischer Parameter. Einbausituation, Umgebungsbedingungen, Materialien, Tastenhaptik, Beleuchtung und elektrische Schnittstellen beeinflussen sich gegenseitig und sollten deshalb möglichst früh im Entwicklungsprozess betrachtet werden.

Je genauer die Anforderungen zu Projektbeginn definiert sind, desto gezielter können Aufbau, Materialien und Fertigungsverfahren ausgelegt werden. Das reduziert unnötige Entwicklungsschleifen und schafft eine bessere Grundlage für Prototypen, Kalkulation und spätere Serienfertigung.

Dieser Leitfaden zeigt die zentralen Schritte von der Anforderungsanalyse über Materialauswahl und Konstruktion bis zur Validierung und Serienfertigung. Eine ergänzende Checkliste unterstützt dabei, wichtige technische Anforderungen bereits zu Projektbeginn systematisch zu erfassen.

1. Konzept & Anforderungsanalyse

Eine zuverlässige Folientastatur beginnt mit einer klaren Definition der Einsatz- und Integrationsbedingungen. Bevor Materialien, Schalttechnik und konstruktiver Aufbau festgelegt werden, sollten deshalb die wesentlichen Anforderungen an die Anwendung geklärt sein:

  • Wo wird die Tastatur eingesetzt?
    Industrie, Medizintechnik, Automotive oder Consumer-Produkte stellen unterschiedliche Anforderungen an Materialien, Konstruktion und Ausführung.
  • Gibt es spezielle Branchennormen?
    Relevante Vorgaben sollten bereits zu Projektbeginn bekannt sein und in die technische Auslegung einfließen.
  • Wie ist die Einbausituation der Folientastatur
    Größe der Folientastatur, maximal zulässige Aufbauhöhe sowie Material und Geometrie des Trägers beziehungsweise Gehäuses beeinflussen die Konstruktion.
  • Montage auf speziellen Oberflächen
    Soll die Folientastatur beispielsweise auf gebogenen Flächen montiert oder über eine Kante geführt werden, müssen Folienaufbau, Biegeradius und Verklebung entsprechend berücksichtigt werden.
  • Welche Schutz- und Beständigkeitsanforderungen bestehen?
    Dazu zählen beispielsweise IP-Schutz gegen Staub & Wasser, chemische Beständigkeit, UV-Beständigkeit sowie die zu erwartenden Temperatur- und Umgebungsbedingungen.
  • Soll die Folientastatur als komplette Baugruppe geliefert werden?
    Neben der Integration auf einer Front- oder Trägerplatte können auch weitere Komponenten wie ein kundenspezifisches Spritzgussgehäuse oder eine Aluminiumträgerplatte in die Gesamtlösung einbezogen werden.

Unser Tipp: Anforderungen frühzeitig zusammenführen

Eine frühzeitige Spezifikation hilft, spätere Änderungen zu vermeiden und die Entwicklung effizienter zu gestalten. Je detaillierter alle Anforderungen und technischen Spezifikationen im Vorfeld definiert sind, desto präziser können wir die Folientastatur anpassen und die bestmögliche Qualität und Funktionalität gewährleisten.

Die technische Konzeption und Projektbetreuung erfolgt durch N&H Technology. Auf dieser Basis lassen sich Funktion, Aufbau und Integration der Folientastatur optimal auf Ihre Anwendung abstimmen und eine hohe Qualität sowie langfristige Zuverlässigkeit sicherstellen.

Blogartikel: Tastaturdesign von Folientastaturen / Was ein gutes Tastaturdesign ausmacht >>

2. Materialauswahl & Konstruktion

Front- und Dekorfolien an die Anwendung anpassen

Die Auswahl des Materials der Dekorfolie beeinflusst Optik, Haptik und Widerstandsfähigkeit der Bedienoberfläche. Entscheidend ist deshalb nicht allein das Folienmaterial, sondern dessen Eignung für die konkreten Einsatz- und Umgebungsbedingungen.

Für Folientastaturen kommen unter anderem folgende Materialien infrage:

  • Polycarbonat (PC): bietet vielfältige Möglichkeiten bei Bedruckung und Oberflächengestaltung und ist in unterschiedlichen Folienstärken verfügbar.
  • Polyester (PET): zeichnet sich insbesondere durch eine hohe mechanische Belastbarkeit, gute Kratzfestigkeit und chemische Beständigkeit aus und eignet sich dadurch für viele anspruchsvolle industrielle Anwendungen.
  • Thermoplastisches Polyurethan (TPU): ermöglicht flexible und haptisch weichere Oberflächen und kann insbesondere für Anwendungen mit speziellen Anforderungen an Haptik und Flexibilität interessant sein.

Welches Material geeignet ist, hängt unter anderem von Betätigungshäufigkeit, mechanischer Beanspruchung, Reinigungs- und Chemikalienkontakt, Temperatur, UV-Belastung und gewünschter Oberflächenwirkung ab.

Oberfläche und Finish der Dekorfolie

Neben dem Basismaterial lässt sich auch die Oberfläche gezielt auf Bedienkonzept und Produktdesign abstimmen. Je nach Folientyp und Anforderung sind beispielsweise matte, glänzende, strukturierte oder speziell veredelte Oberflächen realisierbar.

Bei Anwendungen mit erhöhter UV-Belastung sollte die Beständigkeit nicht allein über das Folienmaterial betrachtet werden. Auch Druckfarben, Schutzlacke, Klebstoffe und der konstruktive Aufbau beeinflussen die langfristige Beständigkeit der Folientastatur.

Druckverfahren und Farbgestaltung

Die grafische Gestaltung wird in der Regel auf der Rückseite der transparenten beziehungsweise transluzenten Dekorfolie aufgebracht. Dadurch ist das Druckbild vor direktem Abrieb und mechanischer Beanspruchung geschützt.

Je nach Design, Stückzahl und technischen Anforderungen können unterschiedliche Druckverfahren für Folientastaturen eingesetzt werden:

  • Siebdruck eignet sich insbesondere für definierte Volltonfarben, technische Kennzeichnungen und seriengerechte Dekore.
  • Digitaldruck bietet hohe gestalterische Flexibilität und ermöglicht beispielsweise Farbverläufe, komplexe Grafiken und fotorealistische Darstellungen.

Die Auswahl des Druckverfahrens sollte daher nicht pauschal erfolgen, sondern anhand von Design, Farbanforderungen, Stückzahl und Einsatzbedingungen.

Für Anwendungen mit erhöhter UV-Exposition sollten zudem geeignete Druckfarbensysteme und gegebenenfalls zusätzliche Schutzmaßnahmen vorgesehen werden.

Klebstoffsystem auf Untergrund und Umgebung abstimmen

Die rückseitige Verklebung verbindet die Folientastatur dauerhaft mit Gehäuse, Frontplatte oder einem anderen Trägermaterial. Der passende Klebstoff für Folientastaturen sollte deshalb auf die konkrete Anwendung abgestimmt werden.

Gerade bei anspruchsvollen Einsatzbedingungen sollte die Klebstoffauswahl daher nicht isoliert, sondern als Bestandteil des gesamten Folientastaturaufbaus betrachtet werden.

Zu berücksichtigen sind insbesondere:

  • Material und Oberflächenbeschaffenheit des Trägers
  • Temperaturbereich und Temperaturschwankungen
  • Feuchtigkeit
  • chemische Belastungen und Reinigungsmittel
  • mechanische Beanspruchung
  • Geometrie und Ebenheit der Montagefläche

Unser Tipp: Materialien als Gesamtsystem betrachten

Folienmaterial, Oberfläche, Druckfarben und Klebstoffsystem beeinflussen sich gegenseitig. Eine Folie mit hoher mechanischer Beständigkeit allein gewährleistet beispielsweise noch keine dauerhaft geeignete Bedienoberfläche, wenn Druckfarben oder Verklebung nicht zu den tatsächlichen Einsatzbedingungen passen.

Deshalb sollte die Materialauswahl auf Basis der mechanischen, chemischen, thermischen und optischen Anforderungen der konkreten Anwendung erfolgen. So lässt sich der Aufbau bereits in der Entwicklungsphase gezielt auf Funktion, Design und geplante Lebensdauer abstimmen.

3. Tastenmechanik & Haptik

Die Haptik einer Folientastatur beeinflusst unmittelbar, wie sicher und intuitiv sich ein Gerät bedienen lässt. Betätigungskraft, Tastenprägung und eingesetzte Schaltelemente sollten deshalb bereits während der Entwicklung auf Anwendung und Bedienkonzept abgestimmt werden.

  • Ist ein taktiles Feedback gewünscht?
    Metallschnappscheiben erzeugen beim Betätigen einen definierten Druckpunkt und eine spürbare Rückmeldung. Auswahl und Auslegung richten sich unter anderem nach gewünschter Betätigungskraft, Tastengröße und konstruktivem Aufbau.
  • Sollen die Tasten geprägt werden?
    Durch eine Tastenprägung lassen sich einzelne Bedienbereiche haptisch hervorheben und leichter ertasten. Je nach Design und Funktion sind beispielsweise Kissenprägungen, Terrassenprägungen, Rahmenprägungen oder Symbolprägungen möglich. Auch unterschiedliche Prägeformen können innerhalb einer Folientastatur kombiniert werden.
  • Welche Betätigungskraft und Schaltcharakteristik ist gewünscht?
    Die Betätigungskraft einer Folientastatur sollte zum Bedienkonzept und zur Anwendung passen. Neben der Kraft beeinflussen unter anderem Tastenaufbau, Prägung und Schaltelement das wahrgenommene Bediengefühl.
  • Sind besondere Tastenoberflächen vorgesehen?
    Mit unterschiedlichen Designoptionen für Tasten lassen sich Funktion und Gestaltung der Bedienoberfläche weiter differenzieren. Möglich sind beispielsweise Silikontasten, Silikonoverlays, Metalloptikeffekte, Hochglanztasten oder Epoxy-Coating.
  • Ist eine kapazitive Bedienung vorgesehen?
    Kapazitive Folientastaturen ermöglichen Bedienkonzepte ohne klassische mechanische Schaltelemente. Ob eine kapazitive Lösung geeignet ist, hängt von den Anforderungen an Bedienung, Oberfläche und Integration in das Gesamtsystem ab.

Unser Tipp: Haptik frühzeitig am Muster validieren

Das gewünschte Bediengefühl lässt sich anhand technischer Kennwerte allein nur begrenzt beurteilen. Deshalb sollten Betätigungskraft, Druckpunkt, Tastenprägung und Schaltcharakteristik möglichst früh anhand von Mustern oder Prototypen bewertet werden.

Eine Kraft-Weg-Messung ermöglicht zusätzlich eine objektive Bewertung des Betätigungsverhaltens. Dabei wird erfasst, wie sich die erforderliche Kraft über den Tastenhub verändert. So können unterschiedliche Tastenaufbauten messtechnisch verglichen und definierte Anforderungen für die weitere Entwicklung und Qualitätssicherung festgelegt werden.

4. Mechanische & elektrische Integration

Die Folientastatur muss mechanisch und elektrisch zum Endgerät passen. Anschlussfahne, Steckverbinder, Displayfenster und weitere Bedienelemente sollten deshalb bereits während der Konstruktion mit Gehäuse, Leiterplatte und verfügbarem Bauraum abgestimmt werden.

  • Soll die Folientastatur oder einzelne Tasten beleuchtet werden?
    Für die Beleuchtung von Folientastaturen stehen je nach Anforderung unterschiedliche Konzepte zur Verfügung, beispielsweise LEDs oder LGF-Technologie.
  • Welche elektrische Schnittstelle wird benötigt?
    Anschlussfahne und Steckverbinder müssen hinsichtlich Position, Länge und Ausführung zur Einbausituation und Geräteelektronik passen. Auch erforderliche Biegeradien und die Leitungsführung sollten frühzeitig berücksichtigt werden.
  • Werden Displays oder Touchscreens integriert?
    Bei der Kombination mit Displays können je nach Bedienkonzept beispielsweise resistive oder kapazitive Touchlösungen eingesetzt werden. Ausschnitte, aktive Flächen und mechanische Integration müssen entsprechend aufeinander abgestimmt werden.
  • Sind zusätzliche mechanische Bedienelemente vorgesehen?
    Drehregler, Schalter oder weitere Bedienelemente können Bestandteil des HMI-Konzepts sein. Positionierung, Bauraum und mechanische Befestigung sollten bereits bei der Auslegung der Bedienoberfläche berücksichtigt werden.
  • Welche Anforderungen bestehen an Display- und Sichtfenster?
    Displayfenster in Folientastaturen können je nach Anwendung beispielsweise transparent glänzend, matt, semitransparent, entspiegelt, kratzfest oder als ausgestanzter Bereich ausgeführt werden. Die Ausführung richtet sich nach Display, Beleuchtung und den optischen Anforderungen der Anwendung.
  • Sind EMV- oder ESD-Schutzmaßnahmen erforderlich?
    Zum Schutz empfindlicher Elektronik können konstruktive EMV- und ESD-Schutzmaßnahmen in den Aufbau der Folientastatur integriert werden. Welche Ausführung erforderlich ist, hängt von der jeweiligen Anwendung und den definierten Schutzanforderungen ab.
  • Welche mechanischen Belastungen sind zu berücksichtigen?
    Je nach Anwendung können Vibrationen, wiederkehrende mechanische Belastungen oder besondere Einbaubedingungen Einfluss auf Konstruktion, Befestigung und Materialauswahl haben.

Unser Tipp: Schnittstellen frühzeitig gemeinsam betrachten

Die elektrische Anbindung und mechanische Integration sollten nicht erst beim ersten Prototyp zusammengeführt werden. Insbesondere Position und Länge der Anschlussfahne, Steckverbinder, Biegeradien, Displayausschnitte sowie Befestigungs- und Klebeflächen müssen mit Gehäuse und Leiterplatte zusammenpassen.

Werden diese Schnittstellen bereits während der Konstruktion abgestimmt, lassen sich mögliche Integrationsprobleme frühzeitig erkennen und unnötige Anpassungen an Folientastatur, Gehäuse oder Elektronik vermeiden.

5. Prototyping & Qualitätssicherung

Bevor eine Folientastatur für die Serienfertigung freigegeben wird, sollten die relevanten funktionalen, mechanischen und optischen Eigenschaften anhand von Mustern und definierten Prüfungen validiert werden. Welche Prüfverfahren erforderlich sind, richtet sich nach der jeweiligen Anwendung und den zuvor festgelegten Anforderungen.

SNT und N&H Technology verfügen über eigene Labor- und Prüfmöglichkeiten. Dadurch können relevante Ergebnisse direkt in die technische Bewertung und weitere Projektentwicklung einfließen.

  • Kraft-Weg-Messungen:
    Das Betätigungsverhalten einer Taste lässt sich messtechnisch erfassen und mit den definierten Anforderungen vergleichen. Bewertet werden können unter anderem Betätigungskraft, Schaltpunkt und Rückstellverhalten. Mehr zur Kraft-Weg-Messung >>
  • Dauerhaltbarkeitsprüfungen:
    Lebensdauertests von Folientastaturen simulieren wiederholte Betätigungen und ermöglichen eine Bewertung des Schaltverhaltens über eine definierte Anzahl von Betätigungszyklen.
  • Umwelt- und Medienbeständigkeitsprüfungen:
    Abhängig von der Anwendung kann geprüft werden, wie Materialien und Oberflächen auf Feuchtigkeit, Reinigungsmittel, Chemikalien oder andere relevante Medien reagieren.
  • EMV- und ESD-Prüfungen:
    Bestehen projektspezifische Anforderungen an elektromagnetische Verträglichkeit oder den Schutz vor elektrostatischen Entladungen, müssen diese bei Konstruktion und Validierung entsprechend berücksichtigt werden.
  • Klima- und Temperaturprüfungen:
    Definierte Temperatur- und Klimabedingungen ermöglichen die Bewertung des Verhaltens von Materialien, Verklebungen und Baugruppen unter thermischer beziehungsweise klimatischer Belastung.
  • Optische Qualitätskontrolle:
    Druckbild, Leiterbahnstrukturen, Positionierung und weitere qualitätsrelevante Merkmale können im Rahmen der Fertigungs- und Qualitätskontrolle überprüft werden.

Unser Tipp: Funktion und Haptik vor der Serie validieren

Ein Prototyp sollte nicht nur hinsichtlich seiner Abmessungen und elektrischen Funktion bewertet werden. Auch Haptik, Betätigungskraft, Beleuchtung, Schnittstellen, Verklebung und mechanische Integration sollten vor der Serienfreigabe geprüft werden.

Werden relevante Eigenschaften frühzeitig anhand definierter Kriterien validiert, können notwendige Anpassungen noch vor dem Serienstart in Konstruktion und Fertigung einfließen.

Welche Prüfungen für ein Projekt sinnvoll oder erforderlich sind, wird anhand der konkreten Anwendung, Einsatzbedingungen und Kundenspezifikation festgelegt.

6. Produktionsplanung & Beschaffung

Bereits während der Entwicklung einer Folientastatur sollten die späteren Stückzahlen und Beschaffungsanforderungen berücksichtigt werden. Denn Jahresbedarf, Losgrößen und Abrufmengen können Einfluss auf Materialauswahl, Fertigungsverfahren und die wirtschaftliche Auslegung der Serienfertigung haben.

  • Wie hoch ist der geplante Bedarf?
    Angaben zu Prototypenmenge, Serienbedarf und erwartetem Jahresbedarf schaffen eine wichtige Grundlage für die Produktionsplanung und Kalkulation.
  • Welche Losgrößen werden benötigt?
    Nicht immer wird der gesamte Jahresbedarf auf einmal benötigt. Geplante Abrufmengen und Lieferintervalle sollten deshalb möglichst früh definiert werden.
  • Können Skaleneffekte genutzt werden?
    Abhängig von Stückzahl, Fertigungsverfahren und Materialbedarf können größere Produktionslose wirtschaftliche Vorteile bieten. Dabei sollte jedoch auch der tatsächliche Bedarf berücksichtigt werden.
  • Wie sieht der Projektzeitplan aus?
    Wichtige Meilensteine wie Prototypenfertigung, Validierung, Freigabe und Serienstart sollten frühzeitig geplant und aufeinander abgestimmt werden.
  • Wie soll die spätere Serienversorgung organisiert werden?
    Neben Stückzahl und Lieferterminen können auch wiederkehrende Abrufe, definierte Lieferlose oder eine langfristige Bedarfsplanung Bestandteil des Beschaffungskonzepts sein.

Unser Tipp: Serienanforderungen bereits beim Prototyp berücksichtigen

Eine Folientastatur sollte nicht nur für den ersten funktionsfähigen Prototyp entwickelt werden. Bereits während der Konstruktion ist es sinnvoll, die spätere Serienfertigung und den geplanten Jahresbedarf einzubeziehen.

So können Materialien, Fertigungsverfahren und konstruktive Details frühzeitig auf die vorgesehenen Stückzahlen abgestimmt werden. Gleichzeitig lassen sich Prototypen- und Validierungsphasen gezielt in den Projektzeitplan integrieren.

Technische Checkliste für die Planung kundenspezifischer Folientastaturen

Die Entwicklung einer kundenspezifischen Folientastatur beginnt lange vor der eigentlichen Fertigung. Einbausituation, Umgebungsbedingungen, Haptik, Materialien, elektrische Schnittstellen und geplante Stückzahlen beeinflussen Konstruktion und Kosten. Unsere Checkliste zeigt, welche Anforderungen bereits in der Konzeptphase definiert werden sollten.

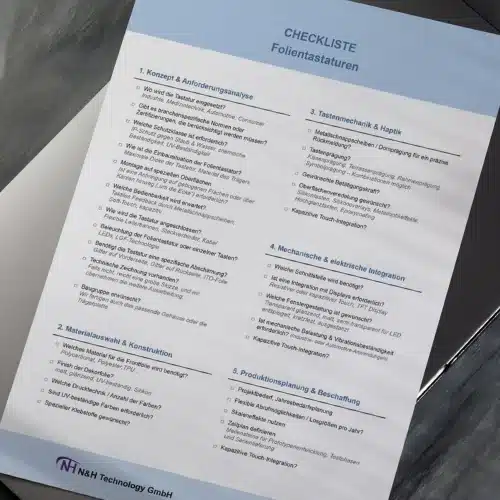

Checkliste für Entwicklung und Konstruktion von Folientastaturen

Checkliste für die
Entwicklung, Konstruktion & Fertigung von Folientastaturen (PDF)

Checkliste

Mehr Blog-Artikel

Robustes HMI-Bedienpanel mit Folientastatur im Außeneinsatz auf einer Baumaschine. Die geschlossene Bedienoberfläche ermöglicht eine zuverlässige Bedienung unter anspruchsvollen Umweltbedingungen.

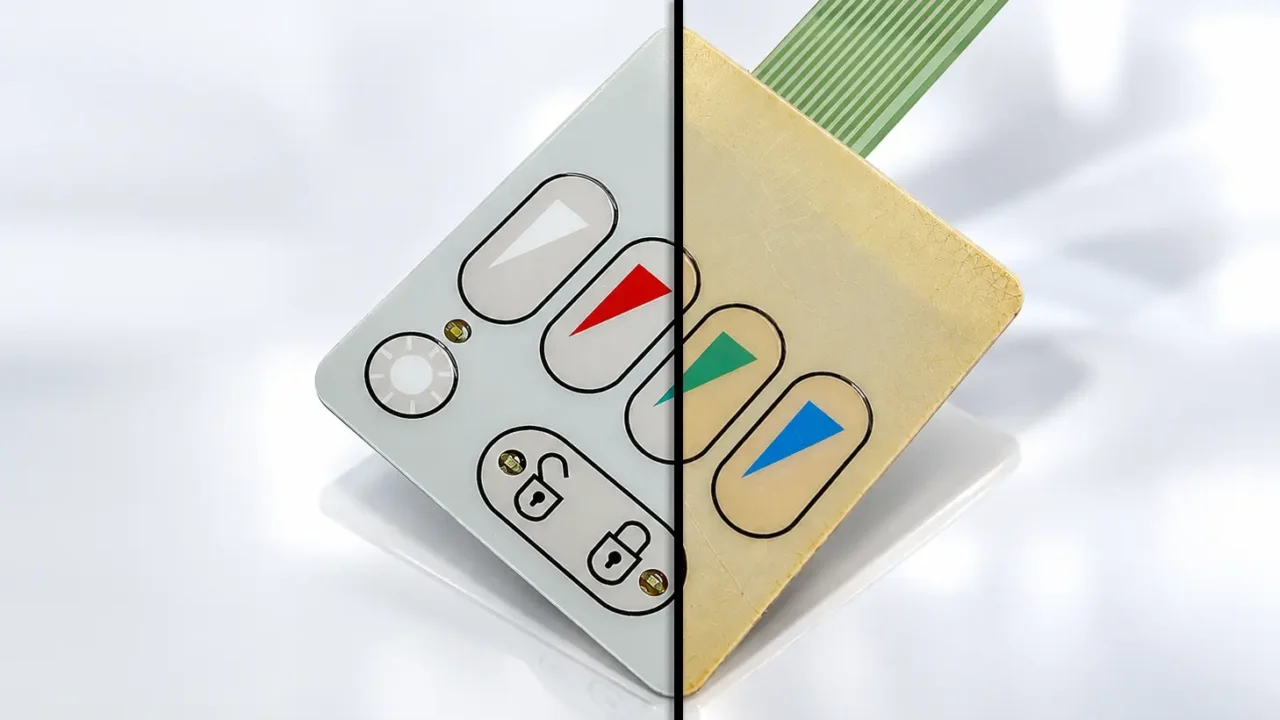

UV-Beständigkeit bei Folientastaturen
