Folientastaturen mit Silikonoverlay

Hygienische und ergonomische HMI-Lösungen für sichere Anwendungen – vom Hausnotruf bis zum Lichtrufsystem

Silikonoverlays bei Bedienoberflächen

Bedienoberflächen sind die sicherheitskritische Schnittstelle zwischen Anwender und medizinischem Gerät. Gerade bei Notfall- oder Pflegeanwendungen müssen Eingaben dabei fehlerfrei, schnell und vor allem reproduzierbar erfolgen. Wie Silikonoverlays, also silikonbeschichtete Folientastaturen, das Nutzererlebnis positiv beeinflussen, und zur sichern Anwendung beitragen können, lesen Sie hier.

Bei Anwendungen wie Hausnotrufsystemen, Wearables oder stationären Lichtrufeinheiten entscheidet die Qualität der Bedienlösung unmittelbar über die sichere Auslösung von Funktionen. Fehlbedienungen oder unsichere Eingaben können hier direkte Auswirkungen auf die Patientensicherheit haben. Gleichzeitig steigen jedoch die Anforderungen an Hygiene, mechanische Belastbarkeit sowie an die Integration in zunehmend kompakte und designorientierte Gerätekonzepte.

Folientastaturen mit Silikonoverlay bieten hierfür eine technisch ausgereifte Lösung, da sie die bewährte elektrische Funktion klassischer Folientastaturen mit den haptischen und gestalterischen Vorteilen einer dreidimensionalen Silikonoberfläche kombinieren. Dadurch entsteht ein hybrides System, das sowohl funktionale Sicherheit als auch eine sichere, reproduzierbare und haptisch klar definierte Bedienung ermöglicht.

Anwendungsbeispiel Folientastatur mit Silikonoverlay im Lichtrufsystem

Lichtrufsystem mit integrierter Folientastatur für medizinische Anwendungen

Das gezeigte Beispiel zeigt eine silikonbeschichtete Folientastatur, die in ein Handgerät für Lichtrufsysteme integriert ist. Die Kombination aus einer großflächigen Haupttaste sowie klar strukturierten Zusatzfunktionen ermöglicht dabei eine sichere und zugleich intuitive Bedienung – auch unter realen Einsatzbedingungen im medizinischen Umfeld.

Die zentrale Ruftaste ist als deutlich hervorgehobenes, dreidimensionales Silikonelement ausgeführt. Durch die erhöhte Bauform sowie die rutschhemmende Oberfläche wird eine gezielte Betätigung zusätzlich unterstützt. Gleichzeitig sorgt die materialbedingt höhere Betätigungskraft dafür, dass Fehlbedienungen reduziert werden, was insbesondere bei sicherheitskritischen Anwendungen einen entscheidenden Vorteil darstellt.

Die darunter angeordneten Funktionstasten sind hingegen bewusst kompakter gestaltet und zudem visuell klar differenziert. Symbole sowie Farbgebung ermöglichen dabei eine schnelle Orientierung und unterstützen eine eindeutige Funktionszuordnung.

Typische funktionale Merkmale dieser Ausführung sind:

  • Dreidimensional geformte Silikontasten für eine klare haptische Rückmeldung
  • Erhöhte Betätigungskraft, wodurch unbeabsichtigte Auslösungen reduziert werden
  • Geschlossene, desinfektionsbeständige Oberfläche, die eine hohe Hygienesicherheit gewährleistet
  • Intuitive Symbolik und Farbgestaltung, wodurch eine schnelle Orientierung ermöglicht wird
  • Flexible elektrische Anbindung über Anschlussfahne, sodass eine kompakte Integration unterstützt wird

Mit einer Folientastatur mit Silikonoverlay sind diese Features einfach zu realisieren.

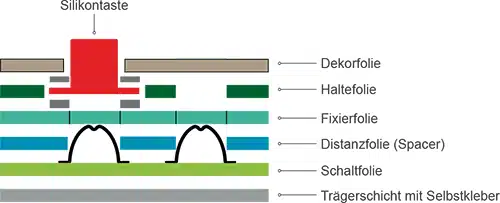

Aufbau von Folientastaturen mit Silikonoverlay im Vergleich zur Dekorfolie

Folientastaturen mit Silikonoverlay als Dekorfolien

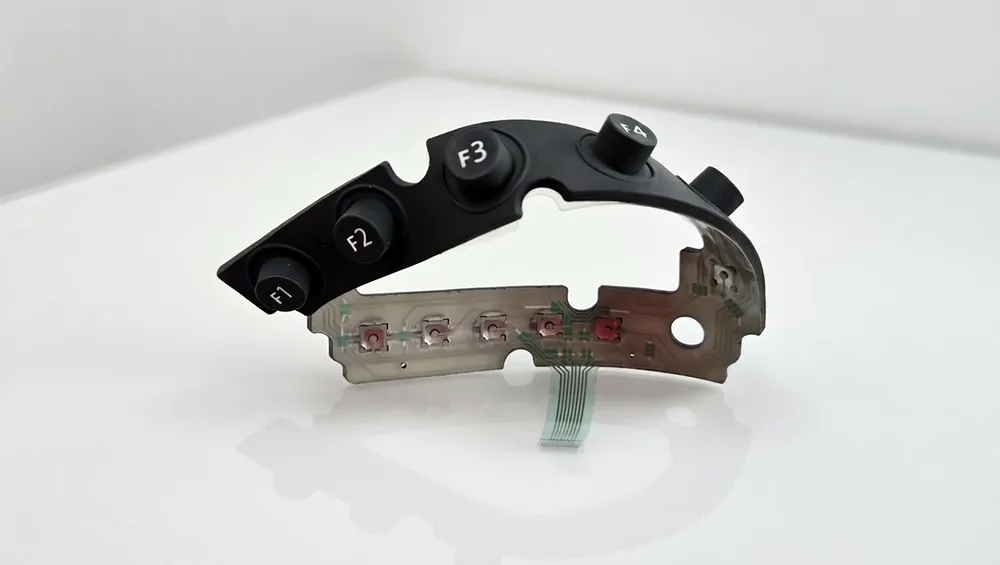

Flexible Folientastatur mit Silikonoverlay und integrierter Leiterfolie für HMI-Bedieneinheiten

Die elektrische Funktion basiert auf dem klassischen Aufbau mehrschichtiger Folientastaturen mit Leiterbahnen, Abstandshaltern und Kontaktflächen. Anstelle der üblichen Dekorfolie wird dabei eine Silikonoberfläche als reine Betätigungsschicht auf das Schaltungspaket aufgeklebt. Dieser Aufbau vereint somit die präzise und stabile Kontaktierung der Folientastatur mit der mechanischen sowie gestalterischen Flexibilität von Silikon. Gleichzeitig eröffnet das Silikonoverlay eine große Designvielfalt, da sich Tasten frei formen lassen und dadurch eine hochwertige, dreidimensionale Optik ermöglichen, die mit klassischen Folientastaturen nur eingeschränkt realisierbar ist.

Die Schaltfunktion erfolgt dabei über Metallschnappscheiben, die ein definiertes taktiles Feedback erzeugen und zugleich eine reproduzierbare Schaltcharakteristik gewährleisten.

Je nach Auslegung sind dabei Lebensdauern von bis zu 1 bis 5 Millionen Betätigungszyklen erreichbar. Im Vergleich zu klassischen Folientastaturen ist jedoch in der Regel eine höhere Betätigungskraft erforderlich. Dies ist materialbedingt und ergibt sich aus den leicht dämpfenden Eigenschaften von Silikon.

Gleichzeitig bietet dieser Umstand jedoch einen entscheidenden Vorteil, da die erhöhte Betätigungskraft die Wahrscheinlichkeit unbeabsichtigter Auslösungen reduziert und somit die Bediensicherheit erhöht. Dies ist insbesondere bei sicherheitskritischen Anwendungen wie Hausnotrufsystemen von großer Bedeutung, bei denen eine klare und bewusste Betätigung zwingend erforderlich ist.

Hygiene und Materialbeständigkeit im klinischen Einsatz

Silikonbeschichtete Folientastaturen verfügen über eine geschlossene Oberfläche, die eine schnelle sowie zuverlässige Reinigung ermöglicht. Das verwendete Silikon ist dabei beständig gegenüber gängigen Desinfektionsmitteln und eignet sich somit für den dauerhaften Einsatz im medizinischen Umfeld. Darüber hinaus zeichnen sich Silikone durch eine hohe Temperatur- und UV-Beständigkeit sowie durch eine langfristige mechanische Stabilität aus.

Haptik und sichere Bedienung durch Silikonoverlays

Ein wesentlicher Vorteil silikonbeschichteter Folientastaturen liegt zudem in ihrer Haptik. Die leicht elastische und zugleich rutschhemmende Oberfläche ermöglicht eine kontrollierte sowie präzise Betätigung.

Auch unter erschwerten Bedingungen – etwa bei Feuchtigkeit, bei der Bedienung mit Handschuhen oder bei eingeschränkter Sicht – bleibt das Bedienverhalten dabei zuverlässig. Durch die gezielte Auslegung von Tastengeometrie und Materialhärte lassen sich zudem über unterschiedliche Shore-Härten sowohl die Kraft-Weg-Charakteristik als auch das Rückstellverhalten exakt einstellen.

Ein entscheidender Unterschied zur klassischen Dekorfolie besteht darüber hinaus in der dreidimensionalen Gestaltungsfreiheit. Tasten können frei geformt, deutlich hervorgehoben oder mit zusätzlichen Führungselementen wie Ringen und Stegen versehen werden. Ebenso lassen sich Piktogramme, Symbole oder auch Braille-Strukturen direkt in das Material integrieren.

Diese Eigenschaften verbessern die taktile Orientierung erheblich. Insbesondere ältere Anwender oder auch Personen mit eingeschränkter Feinmotorik, etwa bei rheumatischen Erkrankungen, können davon deutlich profitieren.

Integration und typische Anwendungen für silikonbeschichtete Folientastaturen

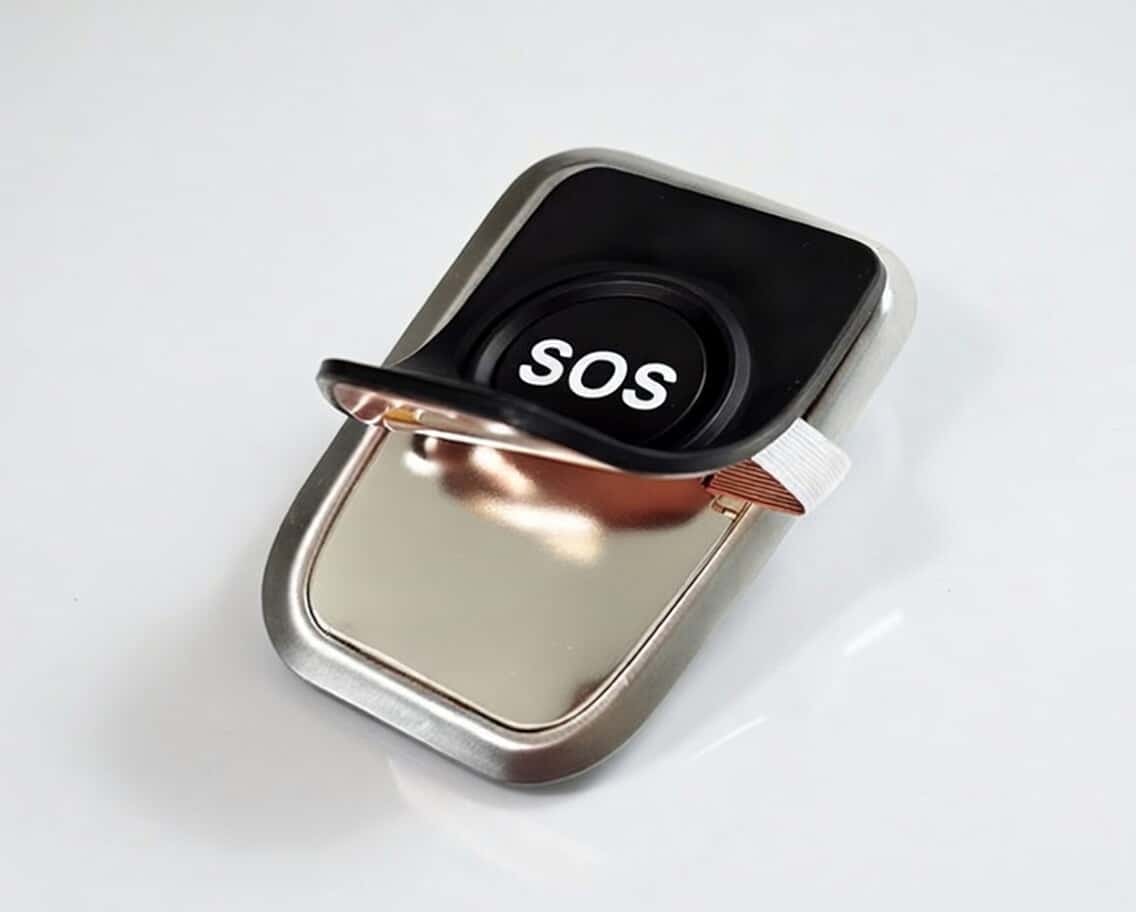

Kunststoffgehäuse mit aufgeklebter Folientastatur und Silikonoverlay für HMI-Anwendungen

Folientastaturen mit Silikonoverlays lassen sich flexibel in unterschiedlichste Gerätekonzepte integrieren. Die elektrische Anbindung erfolgt dabei über Flexleiter oder Steckverbinder und ermöglicht somit eine einfache sowie zuverlässige Einbindung in bestehende Elektroniksysteme.

Funktional lassen sich darüber hinaus vielfältige Erweiterungen realisieren. Dazu zählen unter anderem LED-Statusanzeigen, integrierte Hinterleuchtungen sowie langlebige Kennzeichnungen. Durch den gezielten Einsatz transluzenter Silikonbereiche, eingespritzter transparenter Elemente oder auch durch Lasergravuren in Lackierungen können Beleuchtungslösungen präzise umgesetzt werden – beispielsweise zur Zustandsanzeige oder zur besseren Orientierung bei schlechten Lichtverhältnissen.

Auch gestalterisch bieten sich umfangreiche Möglichkeiten für Produktvariationen, da verschiedenfarbige Silikongranulate sowie zusätzliche Lackierungen eingesetzt werden können.

Typische Einsatzbereiche sind dabei Hausnotrufsysteme, Wearables, Patientenruf- und Lichtrufsysteme, Handbediengeräte, Bettsteuerungen sowie kompakte medizinische Steuerungen, wie sie beispielsweise im Bereich der Heimdiagnostik genutzt werden.

Ein weiterer Vorteil liegt zudem in der wirtschaftlichen Umsetzung. Während eine Silikonschaltmatte in der Regel hohe Projektvolumen erfordert, stellt die hybride Technologie hingegen bereits bei mittleren Stückzahlen eine attraktive und wirtschaftlich sinnvolle Lösung dar.

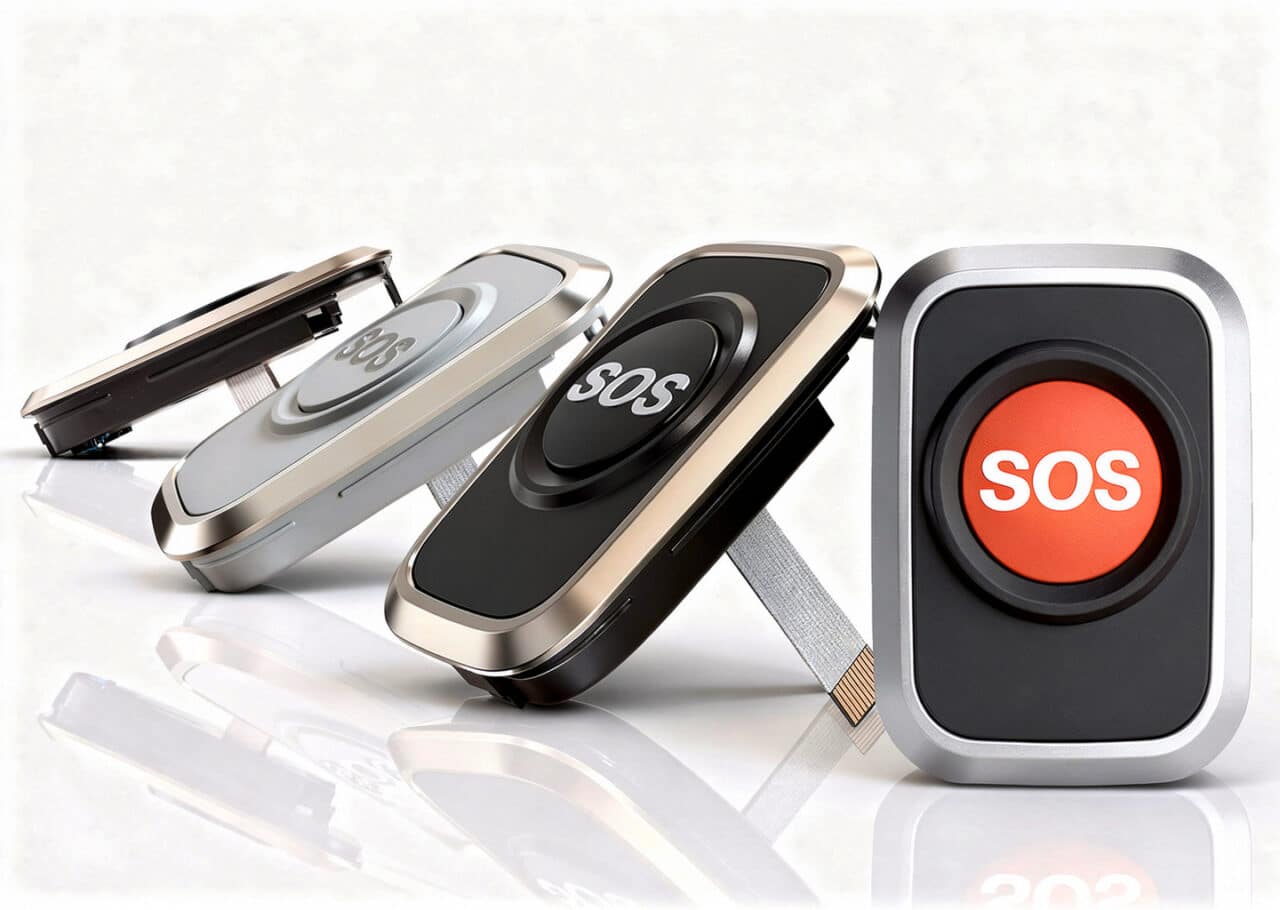

Designvarianten von Hausnotrufsystemen mit Folientastatur und integrierter Elektronik

Beleuchtung von Silikonoverlays bei Folientastaturen

Die Integration von Beleuchtung in Silikonoverlays ermöglicht eine gezielte visuelle Hervorhebung von Tasten, Symbolen und Funktionsbereichen, insbesondere in Umgebungen mit schlechten Lichtverhältnissen oder bei sicherheitskritischen Anwendungen. Durch den Einsatz von LEDs lassen sich dabei unterschiedliche Beleuchtungskonzepte realisieren.

Typisch ist dabei die Hinterleuchtung einzelner Tasten oder Symbole, bei der transluzente Bereiche im Silikon gezielt Licht durchlassen, während umliegende Flächen hingegen lichtdicht ausgeführt sind.

Die Gestaltungsmöglichkeiten sind vielfältig:

  • individuelle Farbkonzepte (z. B. Statusanzeigen oder CI-Farben)
  • selektive Beleuchtung einzelner Icons oder Beschriftungen

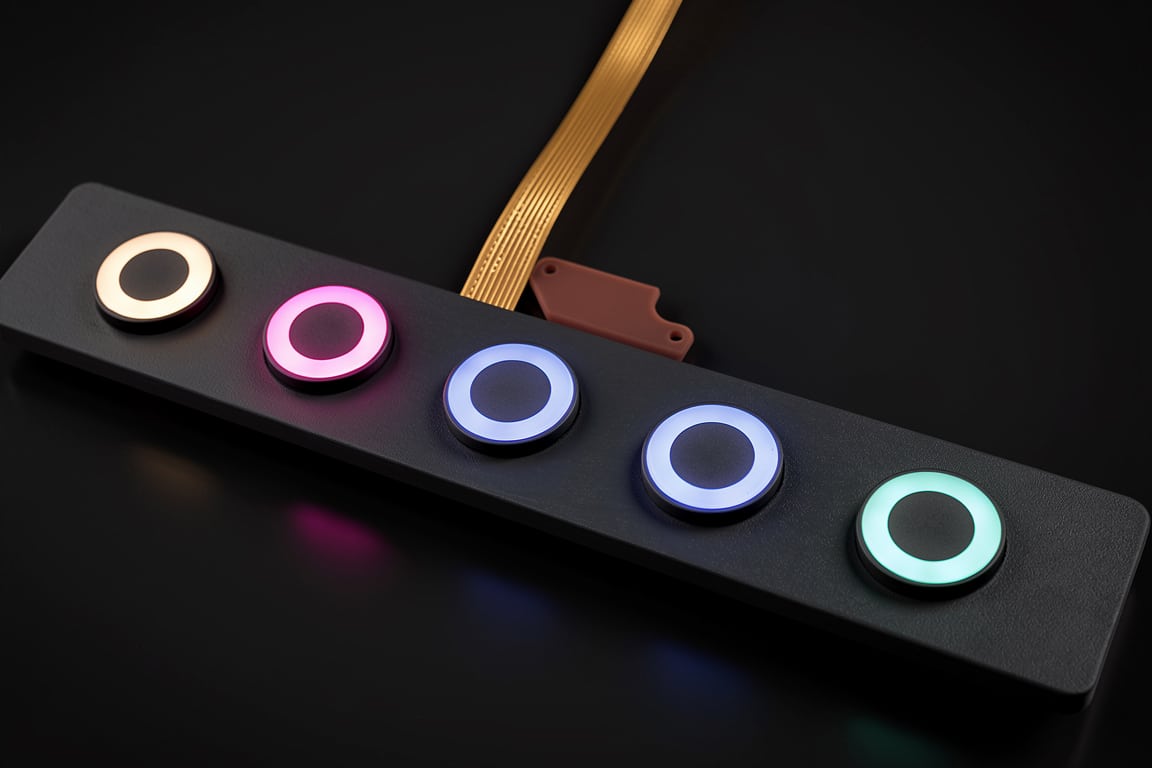

Folientastatur mit integrierter LED-Beleuchtung für HMI-Bedieneinheiten
Integrierte LED-Lösungen für moderne Bedienkonzepte

Fazit und Ausblick

Silikonbeschichtete Folientastaturen bieten eine zukunftssichere HMI-Lösung, die sowohl Hygiene als auch Ergonomie und Design in medizinischer Qualität vereint. Sie eignen sich daher ideal für innovative Konzepte in Pflege und Diagnostik. Kontaktieren Sie SNT für eine kundenspezifische Beratung zu „Folientastaturen mit Silikonoverlay“ – von der ersten Idee über den Prototyp bis hin zur Serie.

Mehr Blog-Artikel

LED-Beleuchtung Folientastatur HMI Bedieneinheit LED Module Backlight Industrie

LED-Beleuchtung in Folientastaturen

LED-Beleuchtung in Folientastaturen Technik und Anwendungen der wichtigsten LED-Typen Lichttechnik für moderne HMI-Bedieneinheiten Die LED-Beleuchtung…

Sound-von-Folientastaturen

Der Sound von Folientastaturen

Der Sound von Folientastaturen Akustisches Feedback als Qualitätsmerkmal Wertigkeit durch Klang: Wenn Technik hörbar wird…

LGF Folientastatur LED Beleuchtung ON Symbole sichtbar HMI Anzeige

Beleuchtung von Folientastaturen

Beleuchtung von Folientastaturen Effiziente Technologien für optimale Sichtbarkeit Die Beleuchtung von Folientastaturen ist ein entscheidender…

Abriebtest von Folientastaturen zur Prüfung der Oberflächenbeständigkeit

Abriebtest bei Folientastaturen

Abriebtest bei Folientastaturen Langlebigkeit von bedruckten Oberflächen im Fokus Von Theorie zu Praxis – Abriebfestigkeit…

Lebensdauertest Prüfstand Folientastatur Mehrfachprüfung Tasten Zyklenprüfung

Lebensdauertest bei Folientastaturen

Der Lebensdauertest / Life Cycle Test Messverfahren zur Qualitätsprüfung von Folientastaturen Zuverlässigkeit unter Dauerbelastung: Lebensdauer…

Industrielles Bedienpanel mit Touchscreen und Folientastatur in Anwendung

Folientastatur mit Touchscreen

Folientastatur mit integriertem Touchscreen Kombination von taktiler Rückmeldung und moderner Touchbedienung Die Kombination aus Folientastatur…

Folientastatur mit Silikontouch und integrierten Funktionstasten für industrielle HMI-Anwendungen

Folientastatur mit Silikontouch

Folientastatur mit Silikontouch Robust, hygienisch und individuell anpassbar Innovative Bedienlösungen: Die Folientastatur mit Silikontouch Moderne…

Folientastatur mit Flexleiter und Dichtung zur Abdichtung gegen Feuchtigkeit

Wasserdichte Folientastaturen

Robuste und wasserdichte Folientastaturen Perfekter Schutz für feuchte Umgebungen Wasserdichte Folientastaturen sind in vielen industriellen…

Folientastaturen Übersicht A bis Z mit verschiedenen Designs und Bedienfeldern

Folientastaturen A-Z

Das A-Z der Folientastaturen (Fast) Alles, was Sie wissen müssen Folientastaturen sind aus zahlreichen Geräten…

HMI Folientastatur auf Frontplatte mit hinterleuchteten Tasten und Funktionslayout

Folientastaturen auf Frontplatten

Folientastaturen auf maßgeschneiderten Frontrahmen Stabilität, Funktionalität und Flexibilität In industriellen Anwendungen müssen Eingabesysteme nicht nur…

Shore-Härten von Silikon

Die Shore-Härte ist ein zentraler Parameter bei der Auslegung von Silikonkomponenten wie Overlays oder Schaltmatten und beschreibt dabei die Elastizität sowie das Verformungsverhalten des Materials. Sie beeinflusst maßgeblich sowohl die Haptik als auch die notwendige Betätigungskraft und das Rückstellverhalten einer Bedieneinheit. Je nach Anwendung – von weichen, abdichtenden Overlays bis hin zu präzise definierbaren Tasterlösungen – kommen dabei unterschiedliche Shore-Härten zum Einsatz. Die folgende Übersicht zeigt daher typische Wertebereiche sowie deren Einordnung in Bezug auf Haptik und Einsatzgebiete.

Shore-HärteBezeichnungHaptik / EindruckTypische AnwendungTechnischer Nutzen
10–20 Shore Asehr weichgelartig, stark nachgiebigDichtlippen, weiche Overlayshohe Flexibilität, geringe Rückstellkraft
20–30 Shore Aweichweich-elastischSilikonoverlays, weiche Tastenangenehme Haptik, gute Abdichtung
30–40 Shore Amittelweichdeutlich spürbar, aber weichStandard-Folientastatur-Overlaysguter Kompromiss aus Haptik & Stabilität
40–50 Shore Amittelfester DruckpunktIndustrielle Bedieneinheitendefinierte Rückmeldung, langlebig
50–60 Shore Amittelhartstraff, präziserobuste HMI-Anwendungenhohe Formstabilität, geringe Verformung
60–70 Shore Ahartdeutlich widerständigmechanisch belastete Komponentenhohe Verschleißfestigkeit
>70 Shore Asehr hartkaum nachgiebigSonderanwendungenmaximale Stabilität, geringe Elastizität
