Aufbau und Konstruktion einer Folientastatur
Schicht für Schicht zur funktionalen HMI-Lösung
Der Aufbau einer Folientastatur ist entscheidend für Funktion, Lebensdauer und Integrationsfähigkeit in das Gesamtsystem. Anders als häufig angenommen handelt es sich nicht um ein einfaches Bauteil, sondern um ein mehrschichtiges, präzise abgestimmtes Eingabesystem, das mechanische, elektrische und gestalterische Anforderungen vereint.
Eine typische Folientastatur besteht aus mehreren funktionalen Ebenen, die gemeinsam ein zuverlässiges und langlebiges Bedienkonzept ermöglichen.

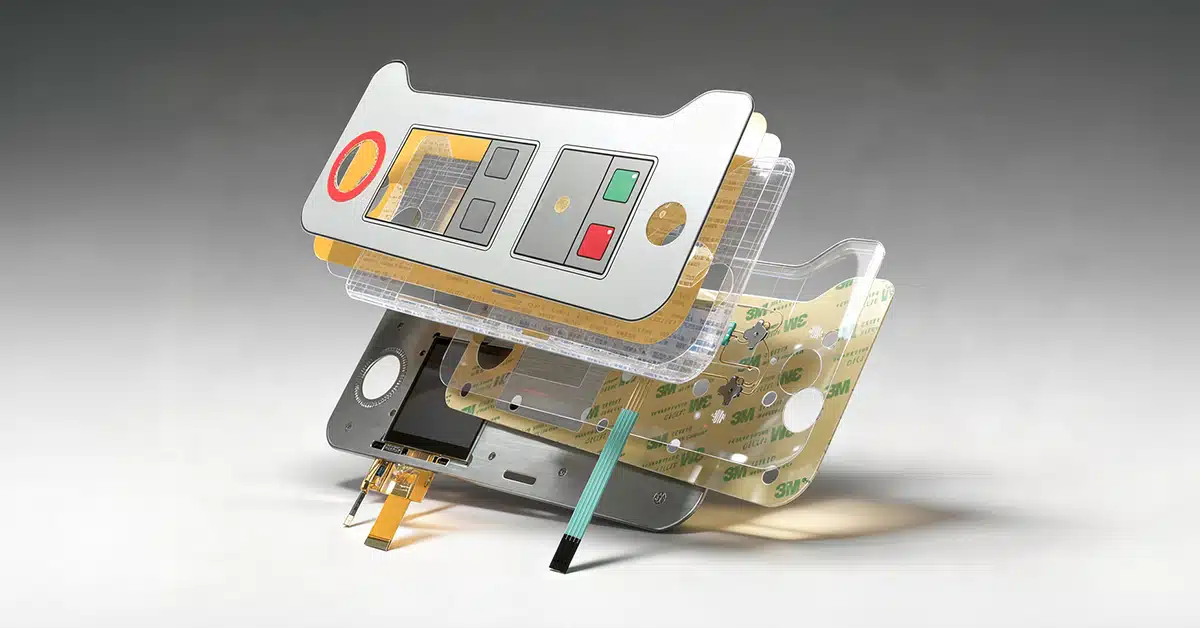

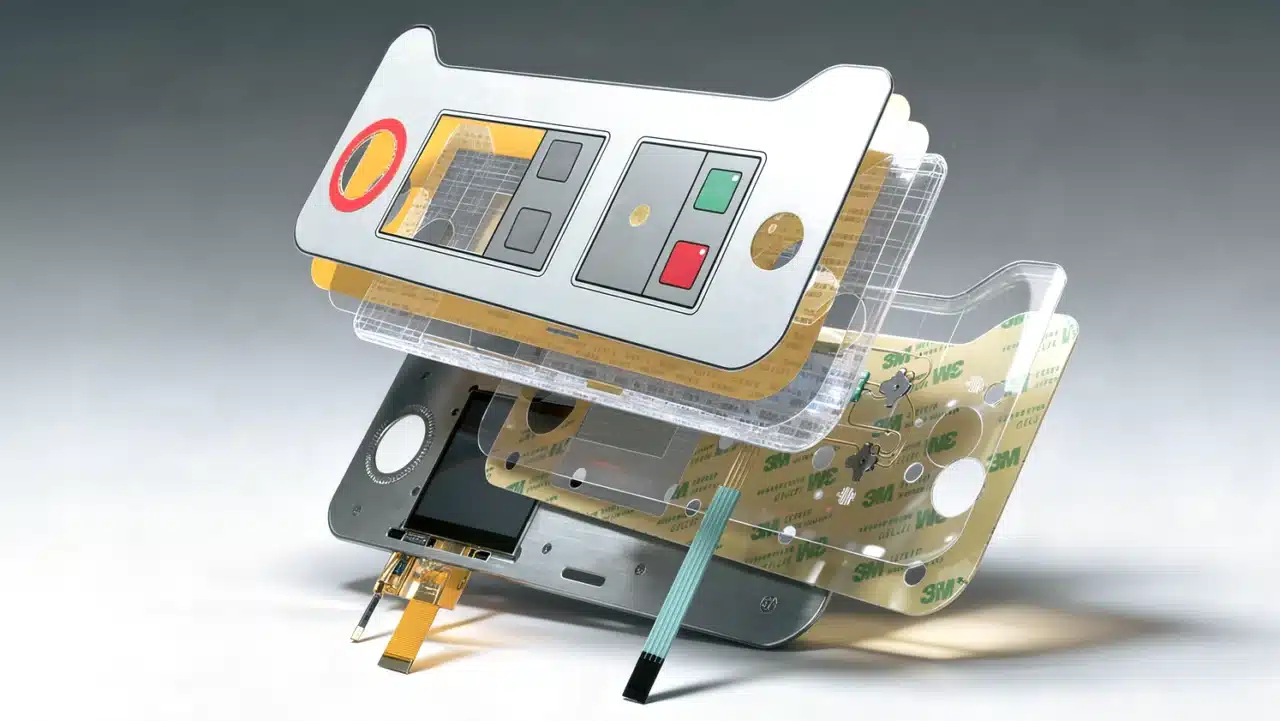

Basisaufbau einer Folientastatur
Der Basisaufbau einer Folientastatur besteht aus fünf Basisteilen: Dekorfolie, obere und untere Schaltfolie, Distanzfolie und Klebefolie / Trägerschicht

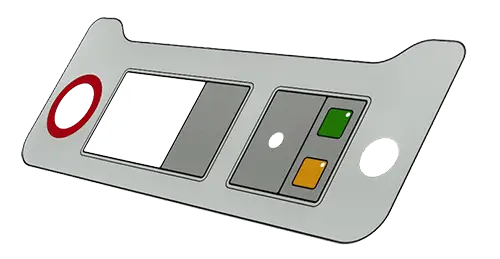

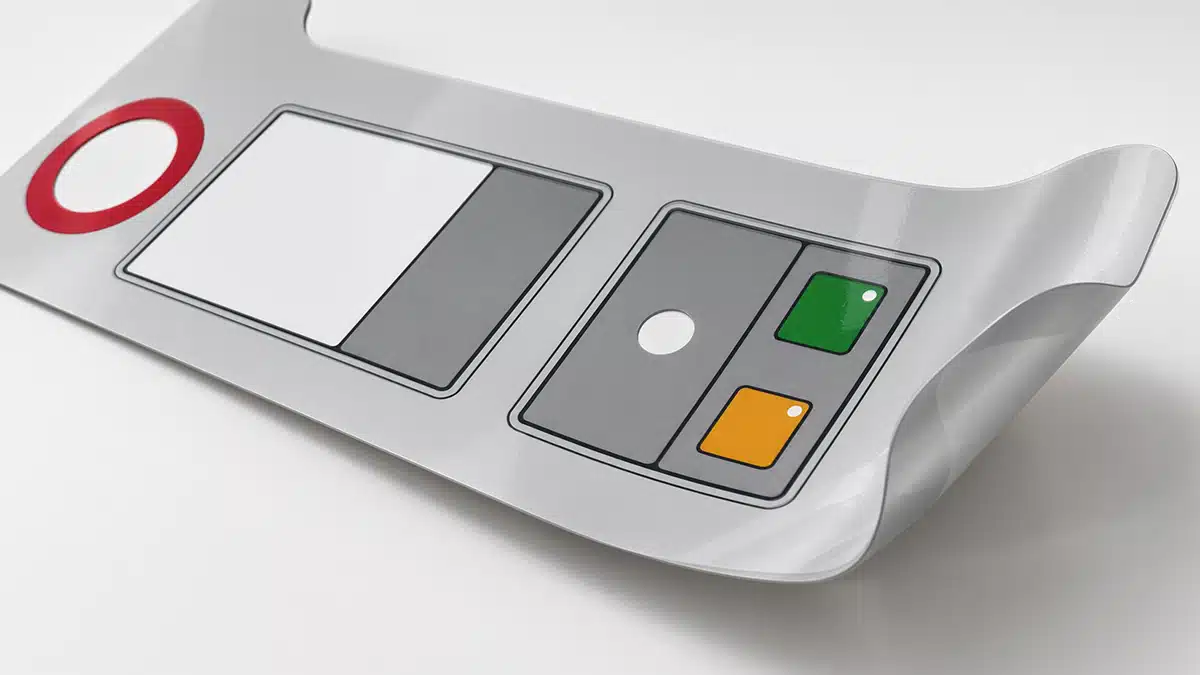

Dekorfolie
Die Dekorfolie bildet die oberste Lage der Tastatur und wird von der Rückseite bedruckt, um einen höchstmöglichen Schutz vor Abrieb zu gewährleisten. Für eine optimale Bedienführung wird die Folie optional geprägt. Anstatt einer Polyesterfolie wird auch gerne eine Silikonmatte oder ein anderes Material eingesetzt.

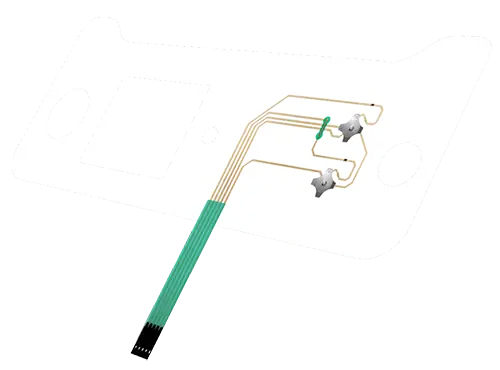

Schaltfolie

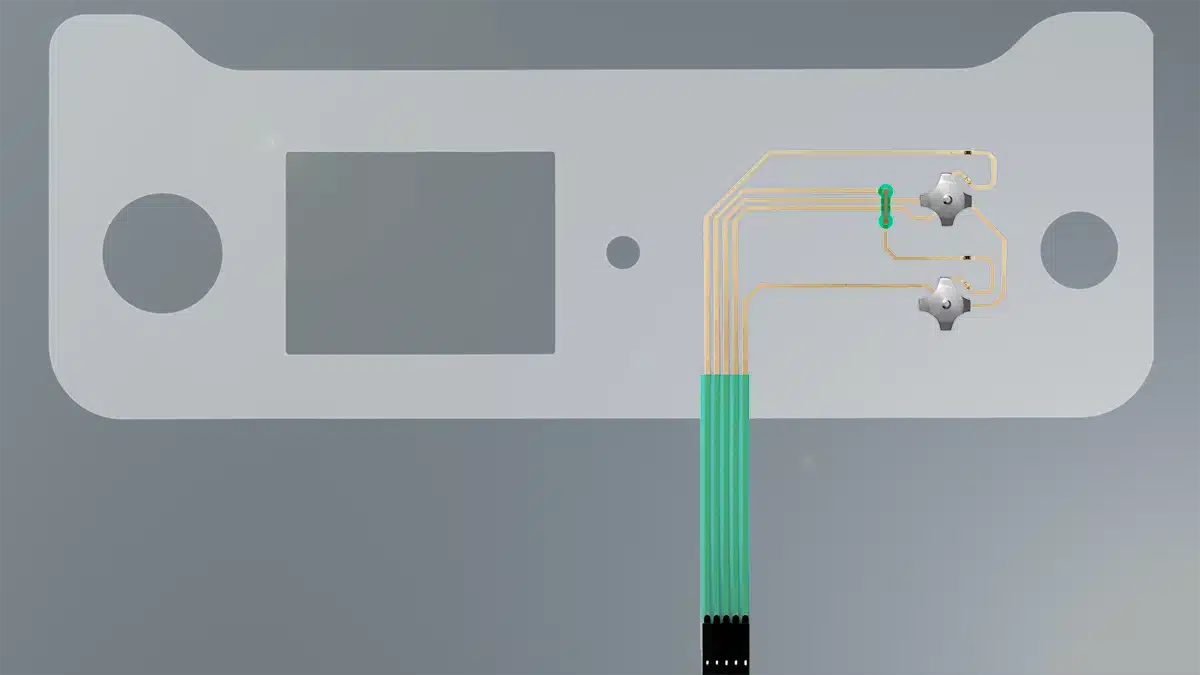

Die Funktionselemente einer Folientastatur sind die obere Schaltfolie mit den Kontaktflächen und die untere Schaltfolie mit den Leiterbahnen, Schaltpunkten und Anschlussfahne.
Metallschnappscheiben oder eine direkter Aufdruck der Kontaktflächen auf die Dekorfolie können die obere Schaltfolie ersetzen. Es ist auch möglich, auf die obere Schaltfolie komplett zu verzichten. Anstelle von Polyester empfiehlt sich auch das Material Polyimid (Kapton).
Bei kapazitiven Folientastaturen befindet sich hier die leitende Schicht mit den kapazitiven Sensoren.

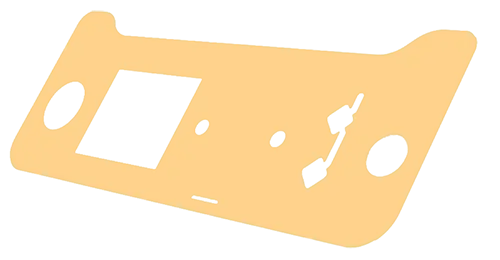

Distanzfolie (Spacer)
Die isolierende Folie trennt die obere und untere Schaltfolie. An den Kontaktflächen sind entsprechend Aussparungen vorgesehen. Bei den Ausführungen mit Metallschnappscheiben dient die Distanzfolie als Abstandshalter und gibt der Metallschnappscheibe den nötigen Raum zur Betätigung.

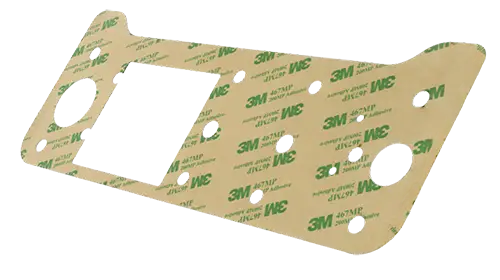

Trägerschicht
Die unterste Schicht der Folientastatur ist die Trägerschicht, die als Basis dient und die gesamte Struktur stabilisiert. Diese Schicht besteht oft aus Kunststoffmaterialien wie Polyester oder Polyimid, die eine hohe mechanische Stabilität bieten. Die Trägerschicht ist mit einem starken Klebeband versehen, um es stabil mit dem Endprodukt zu befestigen.

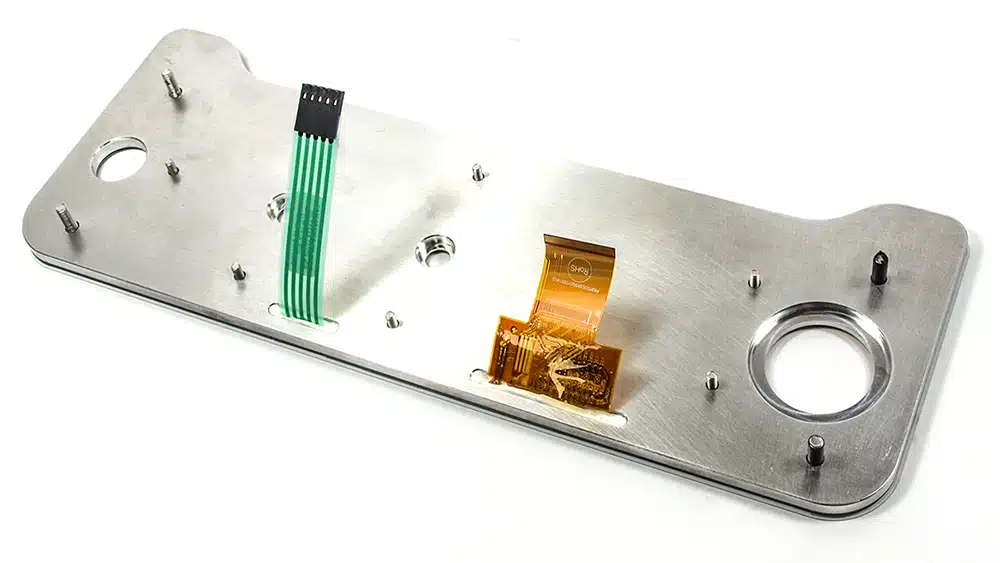

Trägerplatte
Die Folientastatur kann zur zusätzlichen Stabilisierung auf individuell angepassten Trägerplatten montiert werden. Eingebaute Einpressbolzen erleichtern die Montage und sorgen für eine sichere Befestigung. Zudem besteht die Möglichkeit, eine komplette Baugruppe zu integrieren, die sowohl ein Display als auch eine Leiterplatte umfasst. Abhängig von den baulichen Anforderungen kann auch eine Dichtung hinzugefügt werden, um die Tastatur vor äußeren Einflüssen wie Staub und Feuchtigkeit zu schützen und ihre Funktionalität zu maximieren.

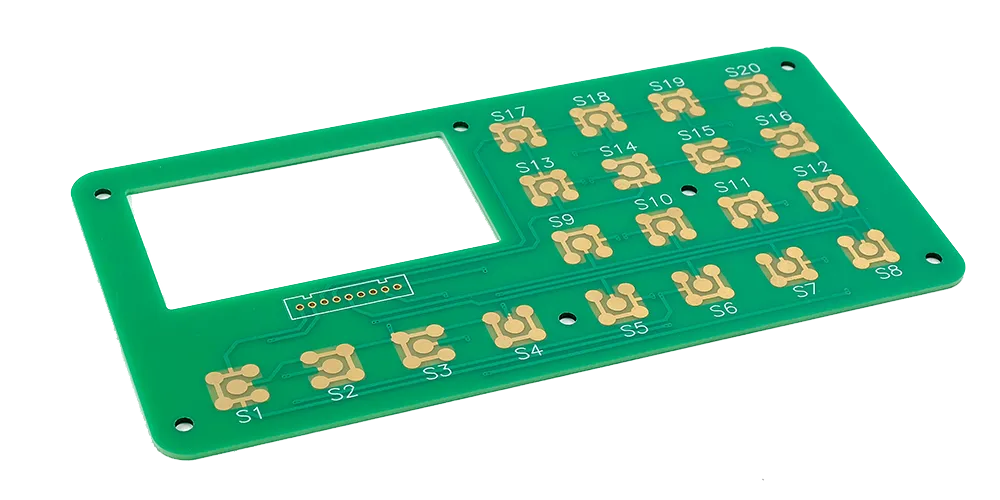

Leiterplatte
Alternativ kann die Folientastatur direkt auf einer Leiterplatte (PCB) aufgebaut werden. In diesem Fall übernimmt die Leiterplatte selbst die Funktion des Trägers und ermöglicht gleichzeitig die Integration elektronischer Bauteile wie LEDs, Widerstände oder Controller. Dadurch entsteht eine besonders kompakte und platzsparende Lösung, die den Montageaufwand reduziert und zusätzliche Baugruppen überflüssig macht.
Abstimmung von Konstruktion, Funktion und Fertigung
Der Aufbau einer Folientastatur richtet sich konsequent nach den Anforderungen der jeweiligen Anwendung. Neben der mechanischen Konstruktion berücksichtigen wir auch elektrische Eigenschaften, Umwelteinflüsse sowie die Integration in das Gesamtsystem.
Bereits in der Entwicklungsphase definieren wir zentrale Parameter wie Betätigungskraft, Dichtigkeit, Beleuchtung sowie EMV- und ESD-Schutz, um eine zuverlässige und anwendungsgerechte Lösung sicherzustellen.
Die technische Auslegung und Projektbetreuung der Folientastaturen erfolgt durch N&H Technology. Auf dieser Basis werden Materialien, Schichtaufbau und Funktionselemente gezielt definiert und aufeinander abgestimmt. Ziel ist eine Lösung, die sowohl funktional als auch fertigungstechnisch optimal umgesetzt werden kann.
Durch die enge Verzahnung von Entwicklung und Fertigung lassen sich Folientastaturen exakt an die jeweilige Anwendung anpassen – von einfachen Die enge Verzahnung von Entwicklung und Fertigung ermöglicht eine exakte Anpassung der Folientastatur an die jeweilige Anwendung – von einfachen Eingabeelementen bis hin zu komplexen HMI-Bedieneinheiten. So entstehen Lösungen, die zuverlässig arbeiten, eine hohe Lebensdauer erreichen und sich wirtschaftlich in Serie fertigen lassen.
