Größen und Formate von Folientastaturen im Überblick
Folientastaturen in individuellen Abmessungen
Zwischen Millimeterpräzision und großformatigem Bedienpanel
Die Größen und Formate von Folientastaturen lassen sich gezielt an die Anforderungen unterschiedlicher Geräte und Anwendungen anpassen. Das Spektrum reicht von kompakten Tastenfeldern für kleine elektronische Geräte bis zu großflächigen Bedienpanels für Maschinen und industrielle Anlagen. Dabei bestimmen nicht nur die verfügbaren Einbaumaße das Design, sondern auch die Anzahl der Tasten, die gewünschte Bedienbarkeit und die technischen Anforderungen.
Kleine Folientastaturen eignen sich besonders für Geräte mit begrenztem Bauraum. Größere Ausführungen bieten dagegen mehr Platz für zusätzliche Funktionen, übersichtliche Tastenanordnungen und integrierte Anzeigeelemente. Zudem ermöglichen individuelle Konturen, Aussparungen und Displayfenster eine gezielte Anpassung an das jeweilige Gehäuse.
Allerdings beeinflussen die Abmessungen auch den konstruktiven Aufbau. Deshalb sollten Entwickler bereits bei der Planung die Tastenabstände, die Position der Anschlussleitung und die verfügbare Montagefläche berücksichtigen. Ebenso spielen die Materialauswahl und das vorgesehene Fertigungsverfahren eine wichtige Rolle.
Eine frühzeitige Abstimmung dieser Faktoren erleichtert die Konstruktion und hilft, technische Einschränkungen zu vermeiden. So entsteht eine kundenspezifische Folientastatur, deren Größe, Form und Bedienkonzept optimal auf die jeweilige Anwendung abgestimmt sind.
Vielseitigkeit in der Abmessung
Die Größe einer Folientastatur ist keineswegs standardisiert – sie entsteht aus der Verbindung von Design, Funktion und Fertigungstechnologie. Moderne Produktionsverfahren ermöglichen heute eine beeindruckende Bandbreite:

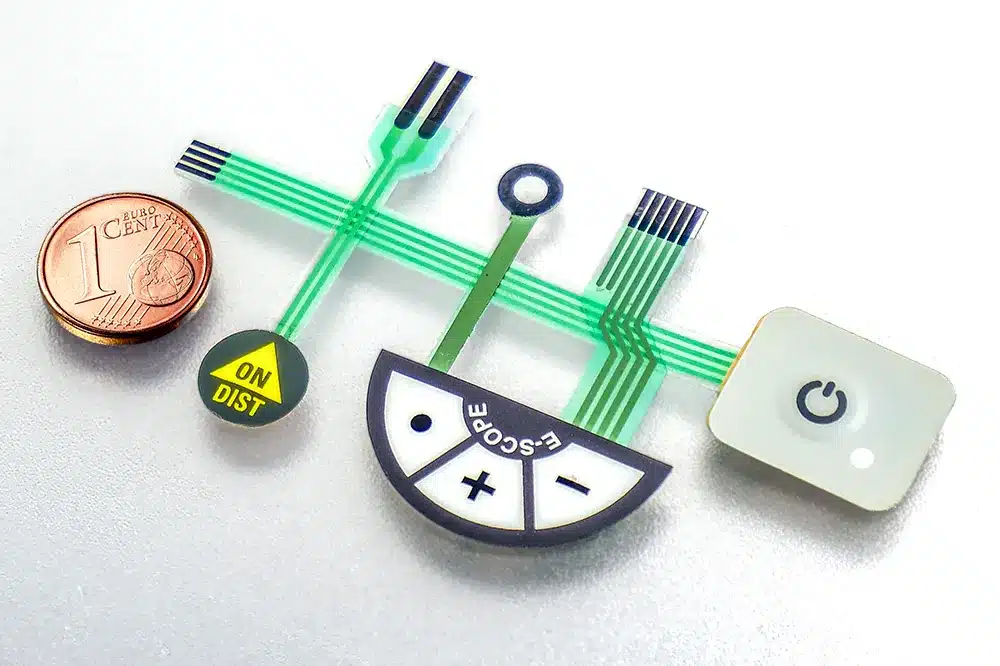

Kleinste Ausführungen:
Bereits ab einer Größe von 10 × 10 mm lassen sich voll funktionsfähige Folientastaturen realisieren. Dank modernster Fertigungstechnologien entstehen ultrakompakte und leistungsfähige Lösungen, die vor allem in mobilen Messgeräten oder Wearables zum Einsatz kommen.
Durch präzise Verfahren wie Laserschneiden und feine Stanztechniken können wir Toleranzen bis ±0,25 mm einhalten und somit eine hohe Maßgenauigkeit gewährleisten. Darüber hinaus beginnt die Gesamtdicke bei nur 0,4 mm, wodurch sich unsere Folientastaturen ideal für Anwendungen eignen, bei denen Platz, Gewicht und Ergonomie eine entscheidende Rolle spielen.
Großformatige Lösungen:
Am anderen Ende des Spektrums befinden sich robuste Industrie- und Maschinenbedienfelder mit Abmessungen von bis zu 600 × 800 mm. In diesen größeren Ausführungen werden häufig mehrere Funktionsbereiche, integrierte Touchsysteme sowie Displays kombiniert, um komplexe Bedienaufgaben effizient abzubilden.
Dank verstärkter Trägerplatten, umlaufender Dichtungen und Schutzarten bis IP67 überzeugen diese Lösungen durch hohe Stabilität, Langlebigkeit und Zuverlässigkeit – selbst unter rauen Industriebedingungen und bei dauerhafter Beanspruchung.
Technische Grenzen – was die Größe bestimmt
Die realisierbare Größe einer Folientastatur hängt nicht nur von der Anwendung, sondern auch von den technischen Fertigungsgrenzen ab.
- Materialbreite: Polyester- und Polycarbonatfolien werden typischerweise auf Rollen mit einer Breite bis 800 mm verarbeitet.

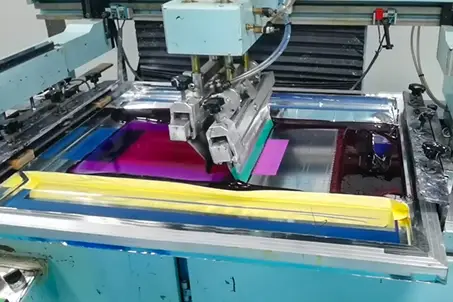

- Maschinenkapazitäten: Standardmäßig liegt die maximale Drucklänge bei 600 mm. Für größere Formate kann der Druck jedoch in zwei Durchläufen erfolgen – so lassen sich Foliengrößen von bis zu 1200 × 800 mm realisieren.
- Designanforderungen: Beleuchtung, Prägung oder Integration von Elektronikkomponenten können die Konstruktionsgröße zusätzlich beeinflussen.
Dank unserer modernen Fertigung realisieren wir Tastaturen im gesamten Spektrum – von 10 × 10 mm bis 600 × 800 mm. Bei Sonderanfertigungen sogar bis 1200 mm Länge – präzise, wirtschaftlich und zuverlässig.
Kontaktieren Sie uns – unsere Experten beraten Sie individuell und praxisorientiert.
Häufige Fragen zu Größen und Formaten von Folientastaturen
Folientastaturen lassen sich in Größe und Form sehr flexibel gestalten – von kompakten Bedieneinheiten mit wenigen Tasten bis hin zu großflächigen Bedienpanels.
Die maximal realisierbaren Abmessungen sind jedoch durch die eingesetzten Fertigungsprozesse und Maschinen begrenzt. Dazu zählen insbesondere Druckformate, Laminierprozesse sowie Stanz- oder Schneidtechnologien. Innerhalb dieser Grenzen kann das Layout individuell an Ihre Anwendung angepasst werden.
Die konkrete Größe ergibt sich somit aus dem Zusammenspiel von Bauraum, ergonomischen Anforderungen und fertigungstechnischen Möglichkeiten. Bei größeren Formaten können zudem mehrteilige Lösungen oder segmentierte Designs sinnvoll sein.
Das Format wird durch mehrere technische und konstruktive Faktoren beeinflusst. Dazu zählen die Anzahl der Tasten, das Layout, die Integration von Displays oder LEDs sowie die Einbausituation im Gerät. Auch Anforderungen an Dichtigkeit, Stabilität und Montage spielen eine wichtige Rolle.
Grundsätzlich sind individuelle Formen möglich, jedoch müssen fertigungstechnische Aspekte berücksichtigt werden. Mindestabstände, Biegeradien, Anschlussbereiche und die Position des Flexanschlusses beeinflussen das Design. Eine enge Abstimmung zwischen Konstruktion und Hersteller ist daher entscheidend.
Größere oder komplexere Formate führen in der Regel zu höheren Material- und Werkzeugkosten. Gleichzeitig können optimierte Designs die Fertigung effizienter machen und Kosten reduzieren. Eine frühzeitige Designoptimierung hilft, ein wirtschaftliches und funktionales Ergebnis zu erzielen.
