Kann man eine Folientastatur eigentlich knicken?

Was bei Folientastaturen technisch geht – und was nicht.

Form folgt Funktion – aber wie flexibel darf eine Folientastatur sein?

Oft werden wir gefragt: Kann man eine Folientastatur eigentlich knicken?

Die Vorstellung klingt zunächst verlockend – eine robuste, ultraflache Tastatur, die sich flexibel in jedes Design einfügt. Doch wie viel Biegung ist tatsächlich möglich? Und wo liegt die Grenze zwischen clever konstruiert und kritisch beansprucht?

Was versteht man unter „Knickbarkeit“ bei Folientastaturen?

Folientastaturen bestehen aus mehreren funktionalen Schichten – darunter Dekorfolie, Schaltfolie, Abstandshalter und Trägerschicht. Diese werden mittels Klebetechnik laminiert und bilden gemeinsam ein Schaltsystem.
Im Unterschied zu klassischen starren Tastaturen sind Folientastaturen von Natur aus flexibel, insbesondere wenn Polyester-Folien verwendet werden. Diese sind biegsam, belastbar und langlebig – ideal für Anwendungen mit eingeschränktem Platzangebot oder auf gebogenen Oberflächen.
Doch „knickbar“ im Sinne eines scharfen Umklappens – wie etwa bei einem Blatt Papier – ist nur in gewissem Rahmen möglich. Ein zu enger Biegeradius kann die Leiterbahnen beschädigen oder zum Bruch einzelner Schichten führen.

Technische Grundlagen: Wie viel Biegung ist möglich?

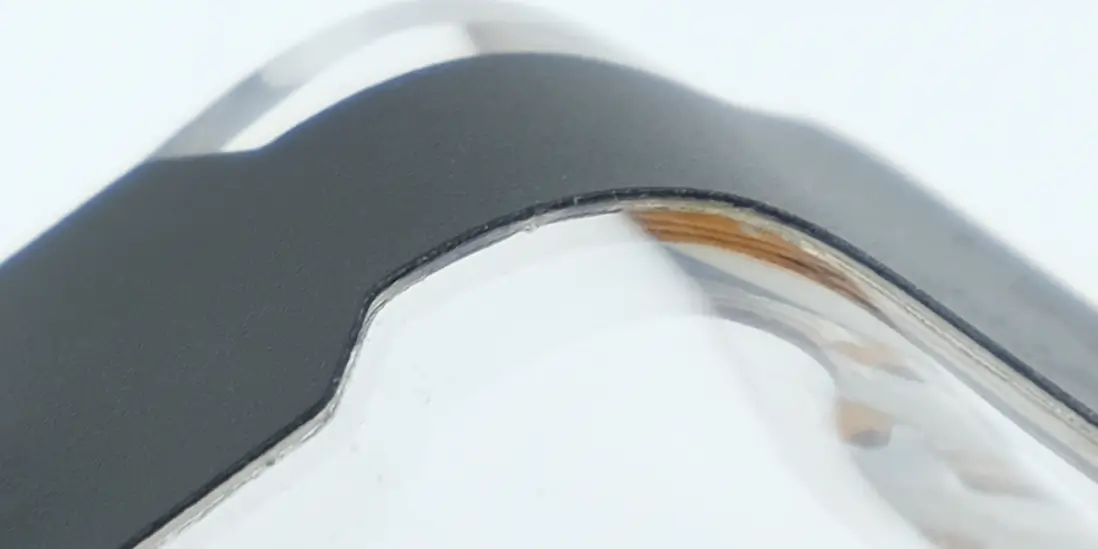

Eine herkömmliche Folientastatur ist deutlich flexibler als klassische mechanische Tastaturen und lässt sich im Rahmen ihrer Bauweise an leicht gebogene Gehäuseformen anpassen. Ein Biegeradius von etwa 5 bis 10 mm gilt dabei als praktikabel und sicher, insbesondere in Bereichen ohne Tastenkonturen, Schnappscheiben oder LED-Integrationen.

Für Anwendungen, die wiederholtes Falten, stark gekrümmte Oberflächen oder enge Radien erfordern, muss die Tastatur jedoch speziell dafür konstruiert werden – mit entsprechend angepasstem Materialaufbau und flexiblen Schaltfolien.

Auch die sogenannte Anschlussfahne (Tail) lässt sich flexibel verlegen – mit einem Biegeradius von 1 mm. Dadurch kann sie selbst auf engem Raum bruchfrei und ohne Leistungsverlust in Gehäuse oder Baugruppen integriert werden – ideal für kompakte Designs mit hohen Anforderungen an Zuverlässigkeit und Funktion.

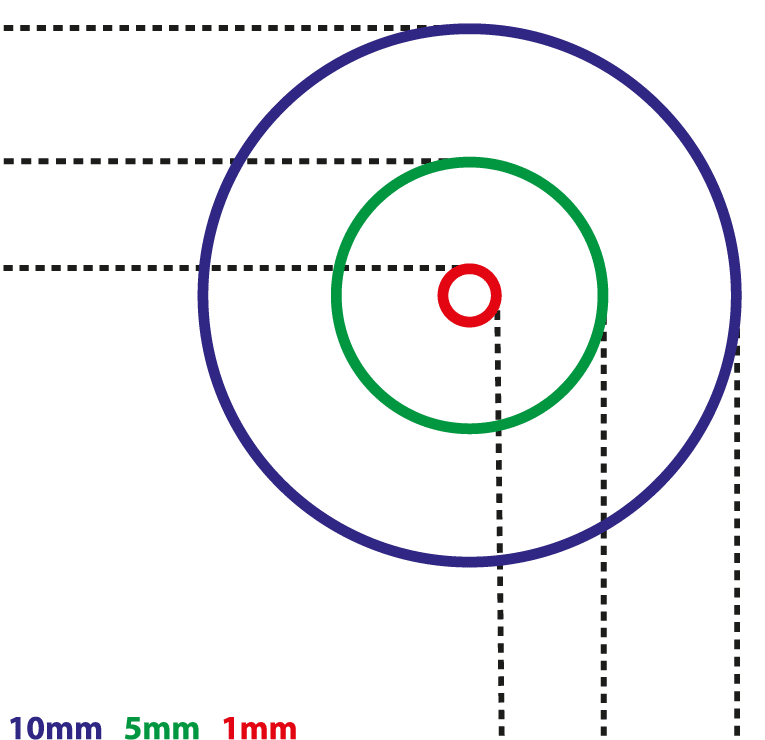

Biegeradius Folientastatur Diagramm Mindestbiegeradius 1mm 5mm 10mm Vergleich

Doch Vorsicht: Wird die Tastatur zu stark gebogen, kann es zum sogenannten Folienbruch kommen. Dabei reißen oder brechen die dünnen Polyesterfolien, aus denen die Tastatur besteht – besonders an stark beanspruchten Stellen wie Gehäusekanten oder im Bereich von Kontaktöffnungen.

Designrichtlinien für die Biegbarkeit

Folgende konstruktive Maßnahmen tragen dazu bei, die mechanische Belastbarkeit und Funktionalität auch unter Biegung zu sichern:

  • Leiterbahnen im Biegebereich möglichst breit, gleichmäßig und mit sanften Übergängen führen
  • Keine LEDs, Schnappscheiben oder Prägungen direkt im Bereich der Biegung platzieren
  • Gezielte Unterbrechung der Klebeschicht im Biegebereich: Um das Material dort beweglicher zu machen und Delamination zu vermeiden, kann die Klebeschicht bewusst ausgespart oder in Segmenten unterbrochen werden. Dies erleichtert eine definierte Biegung und reduziert die mechanische Spannung auf die laminierten Schichten.
  • Optional kann der Biegebereich zusätzlich leicht vorgeprägt werden, um eine definierte, spannungsarme Biegelinie zu erzeugen und die Materialbelastung gezielt zu steuern

Diese Designprinzipien sollten idealerweise bereits in der frühen Entwicklungsphase berücksichtigt werden, um spätere Ausfälle oder teure Nachbesserungen zu vermeiden.

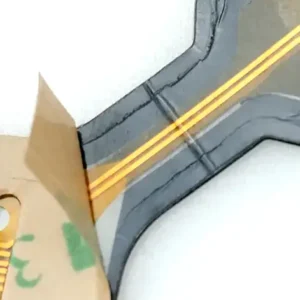

Folientastatur Biegeradius Konstruktion unterbrochene Klebeschicht flexible Zone

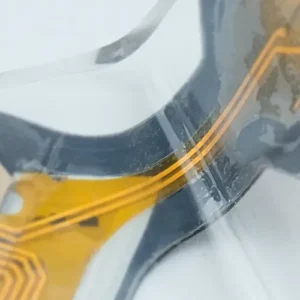

Folientastatur optimaler Biegeradius flexible Leiterbahn sichere Führung

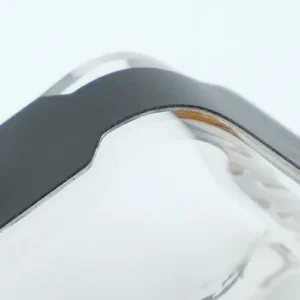

Folientastatur saubere Biegung Design Biegeradius flexible Folie

Typische Schäden bei Überbelastung:

  • Bruch der oberen Folie: Häufig an den Kanten der Kontaktlöcher – dort treffen Biegespannung und Tastendruck zusammen.
  • Unterbrechung der Leiterbahnen: Die gedruckten Silber- oder Kohlenstoffleiter können reißen oder sich ablösen – ganze Tastaturbereiche fallen aus.
  • Verlust der Funktion einzelner Tasten: Defekte Leiterbahnen führen zu dauerhaften Ausfällen oder Fehlsignalen.
  • Delamination: Die laminierten Schichten lösen sich punktuell – mit Einfluss auf Haptik, Optik und elektrische Funktion.

Einmal beschädigt, lässt sich die Tastatur nur schwer reparieren. Zwar können leitfähige Kleber oder Silberleitlack punktuell helfen – die ursprüngliche Flexibilität und Funktionssicherheit wird jedoch meist nicht vollständig wiederhergestellt. Für Anwendungen mit engen Biegeradien oder häufiger Verformung empfehlen wir daher eine speziell darauf ausgelegte Konstruktion – beispielsweise mit hochflexiblen Schaltfolien, optimierten Klebeschichten oder segmentierten Biegebereichen.

Flexible Einsatzmöglichkeiten – aber mit Plan

Ob in der Medizintechnik, Industrieautomation oder Gebäudeleittechnik – dort, wo flexible Bedienlösungen gefragt sind, spielen biegbare Folientastaturen ihre Stärken aus:

  • Integration in gewölbte Gehäuseformen
  • Anwendungen mit begrenztem Bauraum
  • Geräte, bei denen die Tastatur nachträglich eingepasst oder gebogen montiert werden muss

Aber Achtung: Eine geplante Knickstelle sollte bereits im Designprozess berücksichtigt und gegebenenfalls mit verstärkten Materialien oder speziellen Faltlinien konstruiert werden.

Wann wird es kritisch?

Folientastaturen können nicht „unendlich“ gebogen oder gefaltet werden. Kritisch wird es, wenn:

  • der Knick zu eng oder abrupt ist
  • die Leiterbahnen überdehnt werden
  • sich Klebeschichten ablösen
  • die Tastenbereiche selbst geknickt werden (insbesondere mit Metallschnappscheiben)

Solche Belastungen können die Funktionalität dauerhaft beeinträchtigen oder sogar zum Ausfall der Tastatur führen.

Wir unterstützen Sie von Anfang an!

Wenn Sie eine Anwendung planen, bei der Ihre Folientastatur gebogen oder flexibel geführt werden muss, sprechen Sie uns frühzeitig an. Gemeinsam realisieren wir ein Design, das sowohl technisch als auch ästhetisch überzeugt – und dabei den entscheidenden Bogen raus hat.
