Tastenprägung bei Folientastaturen
Prägearten, Haptik und konstruktive Möglichkeiten
Geprägte Tasten verleihen einer Folientastatur eine fühlbare Tastenstruktur und erleichtern die Orientierung auf der Bedienoberfläche. Durch die gezielte Verformung der Dekorfolie können einzelne Tasten, Symbole oder Bedienbereiche gegenüber der umliegenden Fläche hervorgehoben werden. Dadurch lassen sich Haptik, Fingerführung und Bediensicherheit gezielt an die jeweilige Anwendung anpassen. Welche Rolle Tastengröße, Tastenabstände und Anordnung dabei spielen, erläutern wir ergänzend im Beitrag zum Tastaturdesign von Folientastaturen.
Für die Tastenprägung stehen unterschiedliche Prägeformen zur Verfügung. Je nach Tastengröße, gewünschter Tastenhöhe, Betätigungskraft und eingesetztem Schaltelement kommen beispielsweise Dom-, Kissen-, Rahmen-, Terrassen- oder Symbolprägungen infrage. Dabei beeinflussen Prägungsform und Folienstärke auch die erforderliche Betätigungskraft einer Folientastatur.
Für einen klar definierten Druckpunkt können Tastenprägungen zusätzlich mit Metallschnappscheiben kombiniert werden. Die Abstimmung zwischen Prägung, Schnappscheibe und Betätigungskraft bestimmt dabei wesentlich die spätere haptische Charakteristik der Taste.
In diesem Beitrag zeigen wir die wichtigsten Prägearten für Folientastaturen, ihre konstruktiven Unterschiede und welche Faktoren bei der Auswahl einer geeigneten Tastenprägung berücksichtigt werden sollten.
Flache oder geprägte Tasten – wo liegt der Unterschied?
Flache Tasten
Bei einer flachen Folientastatur bleibt die Bedienoberfläche weitgehend eben. Die einzelnen Tasten werden durch aufgedruckte Symbole, Farben oder Konturen gekennzeichnet. Diese Ausführung ermöglicht eine geringe Aufbauhöhe und eine geschlossene, leicht zu reinigende Oberfläche. Da keine fühlbare Erhebung vorhanden ist, erfolgt die Orientierung hauptsächlich visuell.
Geprägte Tasten
Bei geprägten Folientastaturen werden einzelne Tastenbereiche durch eine gezielte Verformung der Dekorfolie hervorgehoben. Dadurch können Tasten leichter ertastet und einzelne Bedienbereiche haptisch voneinander unterschieden werden. Form und Höhe der Prägung lassen sich dabei an Tastengröße, Bedienkonzept und Einbausituation anpassen.
Für einen definierten Druckpunkt kann die Prägung mit einer Metallschnappscheibe kombiniert werden. Die Schnappscheibe erzeugt beim Betätigen ein deutlich wahrnehmbares taktiles Feedback. Die gewünschte Betätigungskraft kann dabei entsprechend den Anforderungen der Anwendung ausgewählt werden.
Welche Ausführung geeignet ist, hängt von der jeweiligen Bediensituation ab. Während flache Tasten insbesondere für geschlossene, reduzierte Bedienoberflächen geeignet sind, bieten Prägungen zusätzliche Möglichkeiten zur haptischen Orientierung und Kennzeichnung einzelner Funktionen.
Für die Gestaltung stehen verschiedene Prägeformen zur Verfügung. Neben Dom- bzw. Kuppelprägungen können unter anderem Kissen-, Rahmen-, Terrassen- und Symbolprägungen eingesetzt werden. Welche Variante sinnvoll ist, hängt von der Tastengeometrie, der gewünschten Haptik und dem verwendeten Schaltelement ab.
Welche Prägearten gibt es bei Folientastaturen?

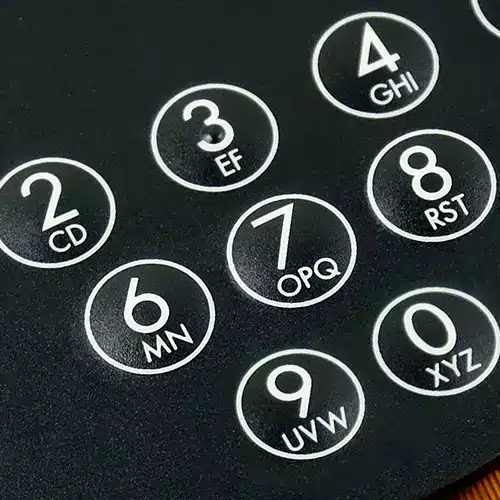

Domprägung / Kuppelprägung für taktiles Feedback
Bei der Dom- bzw. Kuppelprägung wird die Dekorfolie im Bereich der Taste kuppelförmig verformt. Beim Betätigen gibt die gewölbte Folie nach und erzeugt dadurch eine spürbare taktile Rückmeldung. Im Gegensatz zu Ausführungen mit Metallschnappscheiben kann dieser Effekt allein durch die Geometrie und elastische Verformung der geprägten Folie erzeugt werden.
Domprägungen lassen sich für runde und eckige Tastenflächen realisieren. Die resultierende Haptik wird unter anderem durch die Geometrie der Prägung, die Tastenabmessungen sowie Material und Stärke der Dekorfolie beeinflusst. Diese Faktoren wirken sich auch auf die erforderliche Betätigungskraft und das Rückstellverhalten der Taste aus.
Neben der fühlbaren Rückmeldung kann die Verformung der Folie auch ein akustisch wahrnehmbares Schaltgeräusch erzeugen. Im Vergleich zu einer Metallschnappscheibe fällt dieses typischerweise weniger metallisch aus. Welche Faktoren den Klang einer Taste beeinflussen, erläutern wir ausführlicher im Beitrag zum Sound von Folientastaturen.
Terrassenprägung für kleine Tastenflächen
Die Terrassenprägung eignet sich insbesondere für kleinere Tastenflächen, bei denen eine klar abgegrenzte haptische Struktur gewünscht ist. Dabei wird der Tastenbereich gegenüber der umliegenden Bedienoberfläche erhöht ausgeführt, sodass die Position der Taste mit dem Finger leichter ertastet werden kann.
Im Unterschied zu einer Dom- oder Kuppelprägung steht bei der Terrassenprägung weniger die gewölbte Tastenform als vielmehr die erhabene Abgrenzung des Bedienbereichs im Vordergrund. Dadurch eignet sie sich für kompakte Tastenlayouts und Anwendungen, bei denen einzelne Funktionen auf begrenztem Raum haptisch voneinander unterschieden werden sollen.
Die konkrete Ausführung sollte auf Tastengröße, Folienmaterial, Prägegeometrie und das darunterliegende Schaltelement abgestimmt werden. Diese Faktoren beeinflussen sowohl die Haptik als auch die Betätigungskraft der Taste.

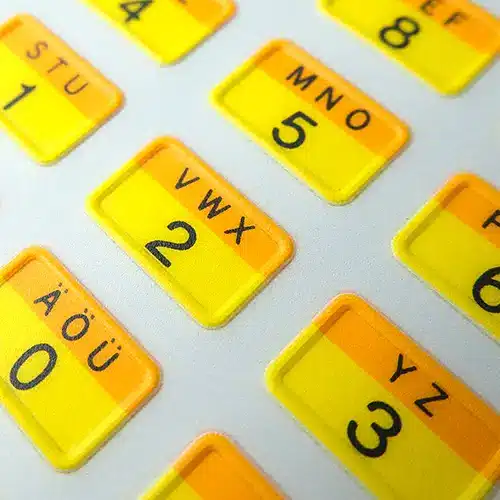

Rahmenprägung für eine gezielte Fingerführung
Bei der Rahmenprägung wird nicht die gesamte Tastenfläche angehoben, sondern lediglich ein umlaufender Bereich entlang der Tastenkontur geprägt. Dadurch entsteht eine fühlbare Abgrenzung zwischen der Taste und der umliegenden Bedienoberfläche, während die eigentliche Tastenfläche weitgehend eben bleibt.
Die erhabene Kontur unterstützt die haptische Orientierung und Fingerführung auf der Folientastatur. Einzelne Tasten oder Funktionsbereiche lassen sich dadurch leichter ertasten und voneinander unterscheiden – insbesondere bei Bedienfeldern mit mehreren nebeneinanderliegenden Tasten.
Die Rahmenprägung kann mit unterschiedlichen Schaltelementen kombiniert werden. Wird zusätzlich eine Metallschnappscheibe eingesetzt, übernimmt die Prägung vor allem die haptische Kennzeichnung der Tastenposition, während die Schnappscheibe für den definierten Druckpunkt und das taktile Schaltfeedback sorgt.

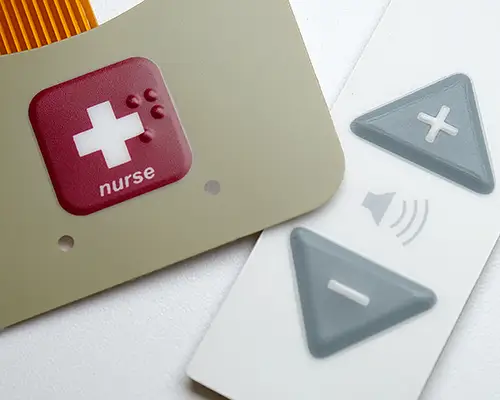

Symbolprägung zur haptischen Kennzeichnung
Bei der Symbolprägung werden einzelne Symbole, Zeichen oder Konturen gezielt aus der Oberfläche der Folientastatur hervorgehoben. Im Gegensatz zu einer vollflächigen Tastenprägung wird dabei nur das jeweilige grafische Element geprägt. Dadurch entsteht eine fühlbare Kennzeichnung bestimmter Funktionen oder Bedienbereiche.
Symbolprägungen können die haptische Orientierung unterstützen und lassen sich mit anderen Prägeformen kombinieren. So kann beispielsweise eine Taste mit einer Rahmen- oder Kissenprägung versehen und zusätzlich ein Symbol innerhalb der Tastenfläche hervorgehoben werden.
Welche Symbole sich für eine Prägung eignen, hängt unter anderem von Größe, Linienbreite, Geometrie und Folienmaterial ab. Sehr feine Strukturen oder komplexe Grafiken können die fertigungstechnische Umsetzung begrenzen und sollten daher bereits bei der Entwicklung und Konstruktion der Folientastatur berücksichtigt werden.
Symbolprägungen kommen insbesondere dann infrage, wenn Funktionen nicht nur visuell, sondern zusätzlich haptisch unterscheidbar sein sollen. Typische Einsatzbereiche sind beispielsweise industrielle Bedienfelder, medizinische Geräte und andere HMI-Anwendungen, bei denen eine eindeutige Orientierung auf der Bedienoberfläche erforderlich ist.
Welche Tastenprägung eignet sich für welche Anwendung?
Die geeignete Prägeform hängt von der Tastengröße, dem gewünschten Bediengefühl, der Tastenanordnung und dem eingesetzten Schaltelement ab. Auch Material und Stärke der Dekorfolie müssen bei der konstruktiven Auslegung berücksichtigt werden.
| Prägeart | Charakteristik | Typische Anwendung |
|---|---|---|
| Dom-/Kuppelprägung | Gewölbte Tastenfläche, taktile Verformung der Folie | Tasten mit eigenständigem taktilem Feedback |
| Kissenprägung | Flächig angehobener Tastenbereich | Größere, deutlich hervorgehobene Bedienflächen |
| Terrassenprägung | Erhöhter, klar abgegrenzter Tastenbereich | Kleine und kompakte Tasten |
| Rahmenprägung | Nur die Tastenkontur wird hervorgehoben | Haptische Orientierung und Fingerführung |
| Symbolprägung | Einzelne Zeichen oder Symbole werden geprägt | Haptische Kennzeichnung bestimmter Funktionen |
Eine Prägeform kann zudem mit Metallschnappscheiben kombiniert werden. In diesem Fall übernimmt die Prägung beispielsweise die haptische Kennzeichnung und Fingerführung, während die Schnappscheibe den definierten Druckpunkt erzeugt.
Konstruktionsrichtwerte für Tastenprägungen
Bei der konstruktiven Auslegung geprägter Tasten müssen neben der gewünschten Prägeform auch Prägehöhe, Abstände, Betätigungskraft und Tastenhub berücksichtigt werden. Die folgenden Werte dienen als Richtwerte für die Entwicklung einer Folientastatur:
Die konkreten Werte hängen von der jeweiligen Prägegeometrie, Tastengröße, Materialauswahl und dem Schaltaufbau ab. Insbesondere Betätigungskraft und Hub sollten deshalb gemeinsam mit dem gewünschten Bediengefühl betrachtet werden. Weitere Informationen dazu finden Sie in unserem Beitrag zur Betätigungskraft bei Folientastaturen.
Auch die Mindestabstände sollten bereits bei der Gestaltung des Tastaturdesigns berücksichtigt werden. Ein ausreichender Abstand zwischen benachbarten Prägungen und zum Folienrand schafft die konstruktive Grundlage für eine fertigungsgerechte Umsetzung.
Für die konkrete Auslegung einer kundenspezifischen Bedieneinheit sollten diese Parameter bereits bei der Planung und Konstruktion der Folientastatur abgestimmt werden.
| Parameter | Richtwert |
|---|---|
| Prägehöhe | 0,1–2,0 mm |
| Min. Prägung für Braille | 0,3 mm |
| Betätigungskraft | 200–450 g |
| Tastenhub | 0,2–1,0 mm |
| Abstand zur nächsten Prägung | min. 2 mm |
| Abstand zum Folienrand | min. 3 mm |
| Max. Lebensdauer | bis zu 1.000.000 Betätigungen |
Durch die frühzeitige Abstimmung von Prägeform, Tastengeometrie, Betätigungskraft und Schaltelement lässt sich die Tastenprägung bereits bei der Planung und Konstruktion der Folientastatur gezielt auf die Anforderungen der jeweiligen Anwendung auslegen.
