Integration von Displayfenstern in Folientastaturen

Optimale Gestaltung für präzise und robuste Anwendungen

Die Integration von Displayfenstern in Folientastaturen bietet enorme Vorteile in der Gestaltung und Funktionalität moderner HMI-Systeme (Human-Machine-Interface). Die Wahl der richtigen Lösung spielt eine entscheidende Rolle, um zuverlässige und langlebige Bedienoberflächen zu schaffen, die gleichzeitig präzise und anwenderfreundlich sind. Dieser Artikel beleuchtet die wichtigsten technischen Aspekte und Anwendungsmöglichkeiten von Displayfenstern in Folientastaturen, darunter die Integration von LEDs als Indikatoren, die Verklebung von Folientastaturen mit Touch-Panels sowie die Verwendung von Hochglanz- und Matt-Oberflächen.

Displayfenster: Präzise Sichtbarkeit und Schutz

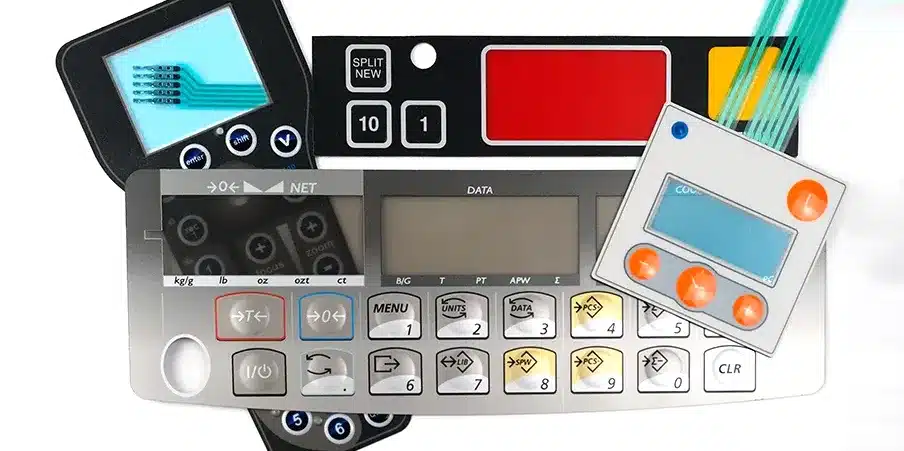

Muster-Folientastatur mit verschiedenen Designoptionen wie Prägung, Metallschnappscheiben und Oberflächen

Displayfenster in Folientastaturen dienen der klaren Darstellung von Informationen auf LCD- oder LED-Anzeigen und spielen eine zentrale Rolle für die Benutzerfreundlichkeit und Langlebigkeit der Tastatur. Sie ermöglichen eine ungehinderte Sicht auf Anzeigen, während sie gleichzeitig Schutz vor Staub, Feuchtigkeit und mechanischen Belastungen bieten.

Matte Oberflächen bieten aufgrund ihrer Kratzfestigkeit und blendfreien Eigenschaften Vorteile in Umgebungen mit hohem Lichteinfall. Eine matte Oberfläche kann jedoch die Klarheit der Anzeige beeinträchtigen, wenn das Display weiter als 0,60 Zoll entfernt ist.

Glänzende Oberflächen hingegen sorgen für eine klarere Darstellung, sind jedoch anfälliger für Kratzer und Reflexionen. Die Wahl zwischen glänzenden und matten Displayfenstern hängt daher von den spezifischen Anforderungen an die Nutzung und das Einsatzumfeld ab.

LED-Statusleuchten: Funktionalität und visuelles Feedback

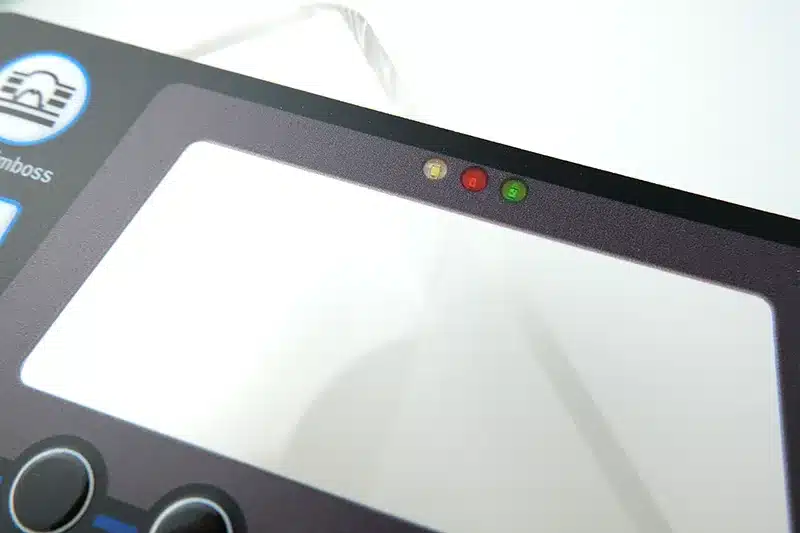

Folientastatur mit integrierten LED-Statusleuchten zur visuellen Rückmeldung

LED-Statusleuchten sind ein integraler Bestandteil vieler Folientastaturen, die in technischen und industriellen Anwendungen verwendet werden. Sie bieten eine klare, visuelle Rückmeldung, ohne dass mechanische Anzeigen oder Schalter notwendig sind. In Folientastaturen können LEDs für verschiedene Funktionen verwendet werden:

  • Statusanzeigen (z. B. ob ein Gerät eingeschaltet ist oder sich im Fehlerzustand befindet).
  • Funktionsanzeigen (z. B. ob bestimmte Modus-Funktionen aktiviert sind).
  • Berührungsrückmeldung (z. B. wenn ein Tastendruck erfolgt ist).

Die LEDs werden oft unterhalb der Folie in speziellen, transluzenten Bereichen oder Displayfenstern platziert, sodass sie gut sichtbar bleiben und gleichzeitig optimal geschützt sind. LEDs können mit unterschiedlichen Farben und Helligkeiten ausgestattet werden, um in verschiedenen Lichtverhältnissen gut lesbar zu bleiben. Für optimale Ergebnisse empfehlen sich farbige Filter, die je nach Lichtverhältnissen und LED-Farbe die Lesbarkeit und Klarheit der Anzeige verbessern.

Transluzente Tinten und Filter für LED-Anzeigen

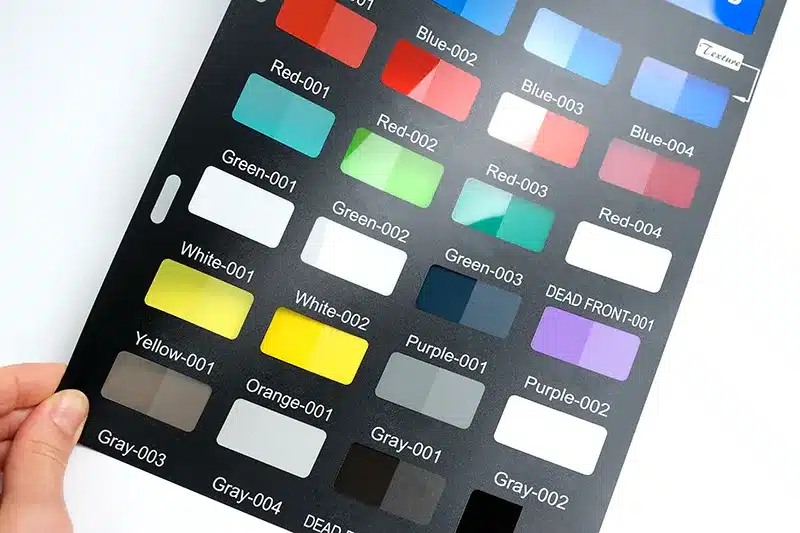

Farbmuster für transluzente Tinten und Filter zur Optimierung von LED-Anzeigen in Folientastaturen

Um die Sichtbarkeit und Funktionalität von LED-Anzeigen weiter zu optimieren, können lichtdurchlässige Tinten oder Filterfarben auf das Displayfenster aufgebracht werden. Diese Technik verbessert den Kontrast und sorgt dafür, dass Anzeigen auch bei schlechten Lichtverhältnissen klar erkennbar sind. Dabei gilt:

  • Rote LEDs profitieren von roten oder rauchgrauen Filtern, die die Lesbarkeit bei unterschiedlichen Lichtverhältnissen erhöhen.
  • Grüne und gelbe LEDs werden durch entsprechende Filterfarben verstärkt, um die Sichtbarkeit und den Kontrast zu verbessern.

Die Verwendung solcher Filterfarben sorgt dafür, dass LEDs auch bei schwierigen Umgebungsbedingungen, wie starker Sonneneinstrahlung oder dunklen Arbeitsbereichen, optimal funktionieren. Die Musterkarte für Fensterfarben ist in unserem Musterset enthalten >

Deadfronting: Unsichtbar, bis es leuchtet

Der Deadfront-Effekt oder auch Verschwinde-Effekt bietet eine elegante Möglichkeit, Symbole und Anzeigen auf Folientastaturen unsichtbar zu halten, bis sie durch Hintergrundbeleuchtung aktiviert werden. Diese Technologie lässt sich an die spezifischen Anforderungen der jeweiligen Anwendung anpassen und bietet unterschiedliche Farbkombinationen, Symbole, Texte und Transparenzstufen. Dies ermöglicht nicht nur eine klare und minimalistische Benutzeroberfläche, sondern auch vielseitige Designoptionen.

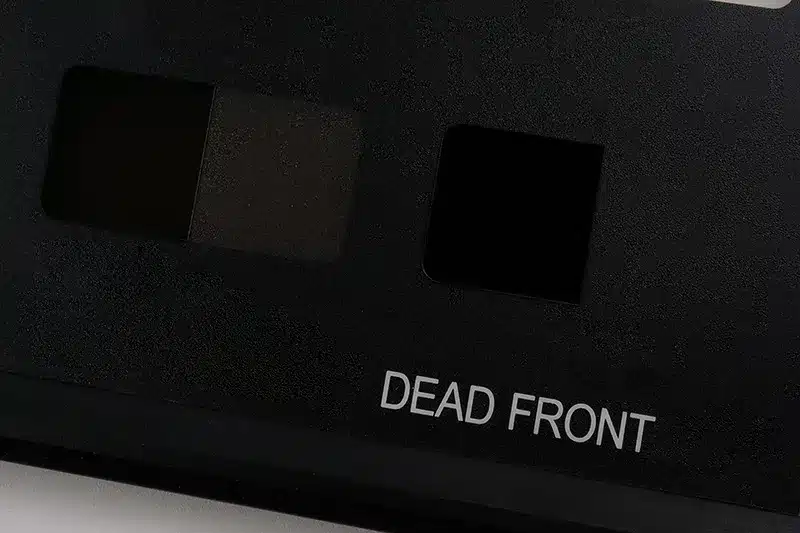

Deadfront Folientastatur ohne Beleuchtung mit unsichtbaren Symbolen
Unsichtbare Anzeigeelemente im ausgeschalteten Zustand

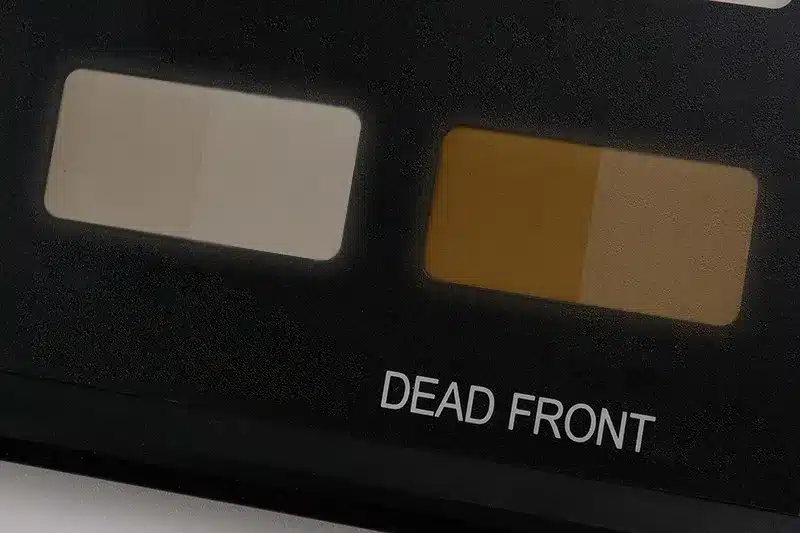

Deadfront Folientastatur mit aktiver Hintergrundbeleuchtung und sichtbaren Anzeigeelementen
Sichtbare Bereiche durch aktivierte Hintergrundbeleuchtung

Direkte Verklebung von Displayfenstern mit Touch-Panels

Folientastaturen können direkt mit Touch-Panels zu einer Einheit verklebt werden. Diese Technik, auch als Optical Bonding bekannt, eliminiert die Luftschicht zwischen Displayfenster und Touch-Panel, was mehrere Vorteile bietet:

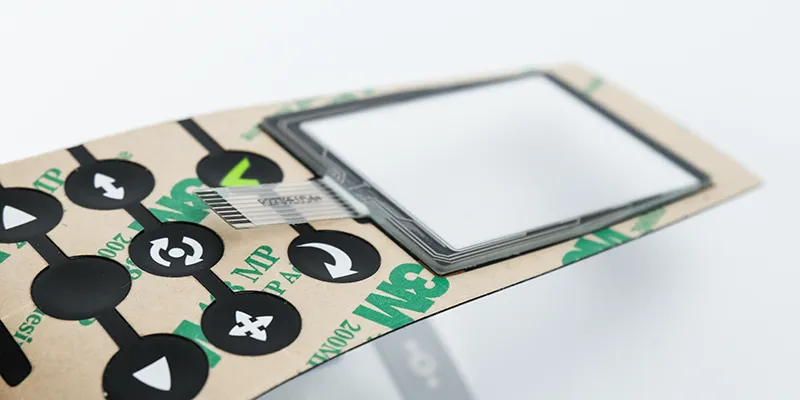

Folientastatur mit verklebtem Displayfenster und Touch-Panel durch Optical Bonding
Optical Bonding für robuste und optisch optimierte HMI-Systeme
  1. Erhöhte Haltbarkeit: Die Verklebung schützt das Display vor Staub, Feuchtigkeit und mechanischen Schäden. Dies ist besonders wichtig für technische Anwendungen in rauen Umgebungen.
  2. Reduzierte Reflexion und verbesserte Lesbarkeit: Durch das Fehlen der Luftschicht werden Reflexionen minimiert und die Lesbarkeit unter starkem Lichteinfall verbessert.
  3. Flaches, kompaktes Design: Die Verklebung ermöglicht ein extrem flaches Design, das besonders in modernen, kompakten Geräten gefragt ist.
  4. Ergonomie und Benutzerfreundlichkeit: Touch-Panels in Kombination mit Displayfenstern bieten eine intuitive Bedienoberfläche, die leicht zu reinigen und resistent gegenüber Verschmutzungen ist.

Die direkte Verklebung wird häufig in kapazitiven oder resistiven Touch-Panels verwendet, die eine nahtlose Integration in Folientastaturen ermöglichen. Besonders in der Automobilindustrie, der Medizintechnik und in Industrieanwendungen werden solche Systeme wegen ihrer Robustheit und Benutzerfreundlichkeit bevorzugt eingesetzt.

Musterfolientastaturen und Musterkarte Farbfilter

Um die verschiedenen Optionen der Displayfenster und deren Oberflächen besser zu verstehen, bieten wir zwei spezialisierte Musterlösungen an:

  1. Musterfolientastatur mit Displayfenster in Hochglanz- und Mattoptik: Dieses Muster zeigt, wie unterschiedlich die Anzeige je nach Oberflächenbeschaffenheit des Displayfensters wirken kann. Kunden können die Wirkung von glänzenden und matten Oberflächen in realen Anwendungen vergleichen.
  2. Musterblatt mit verschiedenen Displayfarben in Hochglanz- und Mattoptik: Dieses Musterblatt zeigt die Wirkung unterschiedlicher Filterfarben und Oberflächen auf LED-Anzeigen und ermöglicht es, die ideale Kombination für spezifische Anwendungen zu wählen.

Diese Muster helfen technischen Einkäufern, Konstrukteuren und Produktdesignern, fundierte Entscheidungen über die ideale Gestaltung und Materialauswahl für ihre spezifischen Anwendungen zu treffen.  Beide können Sie gerne bei uns anfordern.

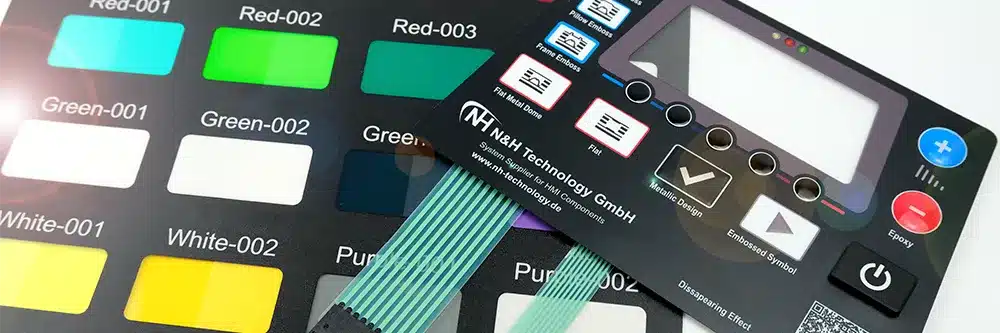

Musterfolientastatur mit Displayfenster und Farbfilter Musterkarte für LED-Anzeigen
Vergleich von Displayoberflächen und Filterfarben für optimale LED-Sichtbarkeit

Mehr Blog-Artikel

LED-Beleuchtung Folientastatur HMI Bedieneinheit LED Module Backlight Industrie

LED-Beleuchtung in Folientastaturen

LED-Beleuchtung in Folientastaturen Technik und Anwendungen der wichtigsten LED-Typen Lichttechnik für moderne HMI-Bedieneinheiten Die LED-Beleuchtung…

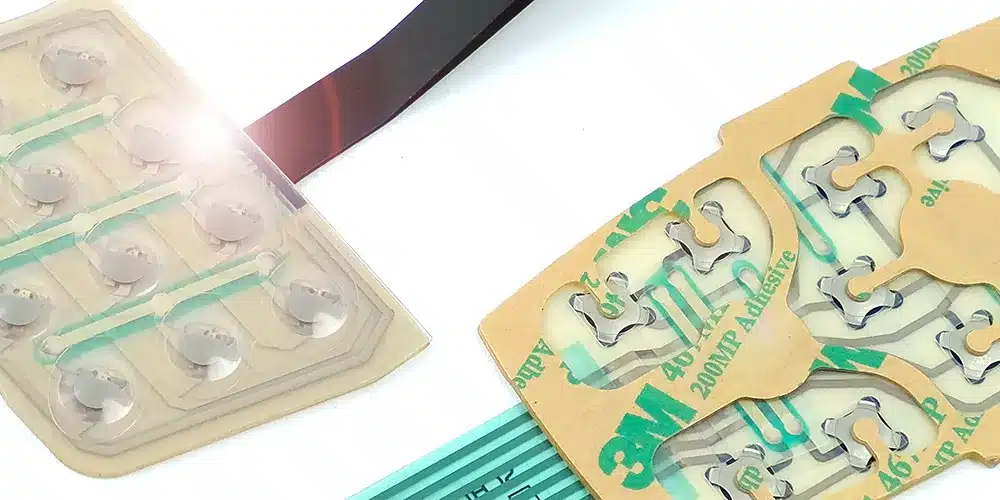

Sound-von-Folientastaturen
