Warum die Anschlussart entscheidend für Funktion und Integration ist

Typische Anschlussmöglichkeiten für Folientastaturen

Folientastaturen sind in industriellen und kommerziellen Anwendungen aufgrund ihrer Flexibilität, Zuverlässigkeit und Kosteneffizienz weit verbreitet. Ein entscheidender Aspekt bei der Auswahl und Integration dieser Tastaturen ist die Wahl der geeigneten Anschlussmöglichkeit. Diese hängt stark von den verwendeten Materialien, den mechanischen Anforderungen und den Umgebungsbedingungen ab.

In diesem Artikel werden die gängigsten Anschlussoptionen für Folientastaturen vorgestellt, ihre Vor- und Nachteile erläutert sowie deren Einsatzbereiche diskutiert. Dabei berücksichtigen wir auch wichtige technische Parameter wie Kosten, Widerstand, Kontaktwiderstand, Oxidationsbeständigkeit, Feuchtigkeitsbeständigkeit, Flexibilität, minimale Leiterbahnbreite, Substratdicke und Temperaturbereiche.

Die wichtigsten Materialien und ihre technischen Eigenschaften

Das Schaltungslayout der Folientastaturen kann aus verschiedenen Materialien hergestellt werden, wobei die drei Hauptmaterialien PET (Polyethylenterephthalat), FPC (Flexible Printed Circuit) und PCB (Printed Circuit Board) sind. Jedes dieser Materialien bringt spezifische Vor- und Nachteile mit sich, die bei der Wahl der Anschlussmöglichkeit berücksichtigt werden müssen:

EigenschaftPETFPCPCB
KostenNiedrigHochHoch
Widerstand< 200Ω< 20Ω< 20Ω
KontaktwiderstandHochNiedrigNiedrig
OxidationsbeständigkeitGeringGutGut
FeuchtigkeitsbeständigkeitGeringGutGut
FlexibilitätJaJaNein
Minimale Leiterbahnbreite0,25 mm0,1 mm0,1 mm
Substratdicke0,1 mm bis 0,188 mm0,125 mm & 0,175 mm*0,2 mm bis 2,0 mm
Temperaturbereich-40°C bis 100°C-40°C bis 300°C-40°C bis 300°C
*Durch Verwendung von FPC mit Polyimid (PI)-Material wird die Gesamtdicke um 0,035mm reduziert.

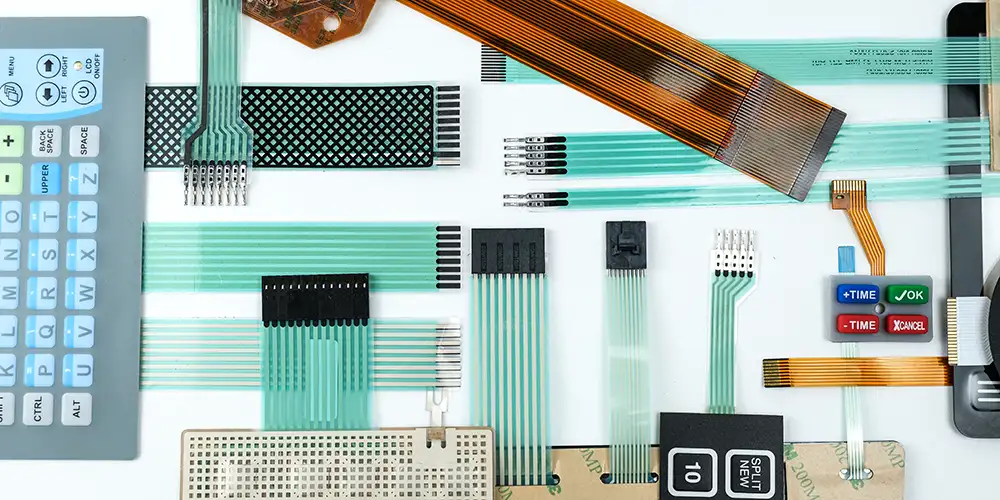

Gängige Anschlussmöglichkeiten für Folientastaturen

Die Wahl der geeigneten Anschlussmöglichkeit ist ein wesentlicher Aspekt bei der Integration von Folientastaturen in elektronische Systeme. Je nach Anforderung an die Anwendung, die verwendeten Materialien und die Umgebungsbedingungen bieten verschiedene Verbindungstypen spezifische Vorteile.
Die richtige Anschlusslösung gewährleistet nicht nur eine zuverlässige Signalübertragung, sondern auch die mechanische Stabilität und Langlebigkeit des gesamten Systems. In diesem Abschnitt stellen wir die gängigsten Anschlussmöglichkeiten für Folientastaturen vor und erläutern deren Vor- und Nachteile sowie typische Einsatzbereiche.
Ob ZIF-Steckverbinder für präzise und leicht zu handhabende Verbindungen, Male- und Female-Connectors für robuste und zuverlässige Anwendungen oder Hot-Bar-Lötverbindungen für eine dauerhafte Integration – jede Verbindungslösung hat ihre eigenen Stärken, die je nach Designanforderung ausgewählt werden sollten.

SteckertypVorteileNachteileEinsatzbereiche
ZIF-Steckverbinder Einfache Montage, geringer Platzbedarf, Flexibilität bei verschiedenen Pitch-Größen Höhere Kosten, empfindlich gegenüber Verschmutzungen, weniger mechanisch robust Medizintechnik, tragbare Geräte, Steuerungen mit kompaktem Design
Female Connector
(Standard / Latching)		 Kostengünstig, einfache Montage, Latching-Optionen für sichere Verbindung Höhere mechanische Belastung, größerer Platzbedarf, weniger geeignet für häufiges An- und Abstecken Industrielle Steuerungen, Anwendungen mit moderater mechanischer Beanspruchung
Male Connector
(Standard / Latching)		 Kompaktes Design, vielseitige Einsatzmöglichkeiten, stabile mechanische Verbindung Kein Schutz vor unbeabsichtigtem Lösen, höherer Verschleiß bei häufigem An- und Abstecken Elektronische Steuergeräte, industrielle Anwendungen
Hot-Bar Lötverbindung Hohe Stabilität und Zuverlässigkeit, platzsparend, gute thermische Beständigkeit Aufwändige Montage, schwierige Wartung und Reparatur PCB-basierte Tastaturdesigns, dauerhafte Installationen
DrähteMaximale Flexibilität, einfache IntegrationPlatzbedarf, Montageaufwand, Anfälligkeit für FehlerPrototypenbau, individuelle Sonderlösungen

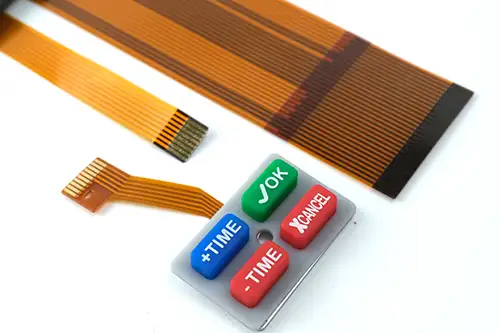

Folientastatur Anschluss mit FPC-Flachbandkabel für ZIF-Steckverbinder

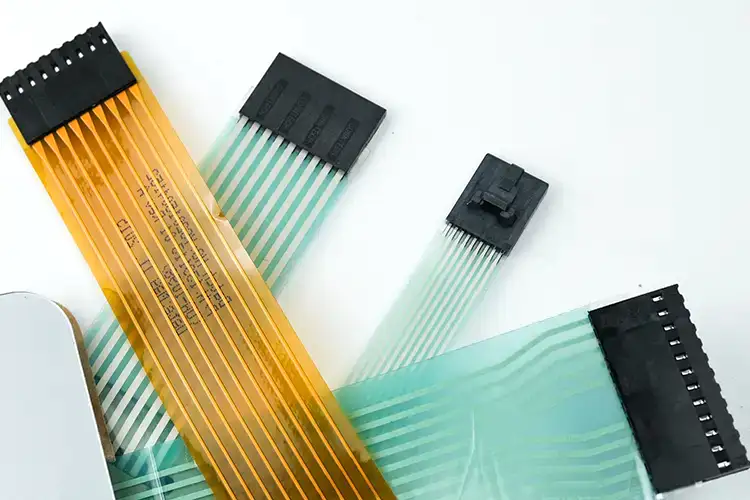

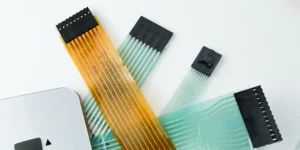

Folientastatur mit FPC-Flachbandkabel und Female-Steckverbinder

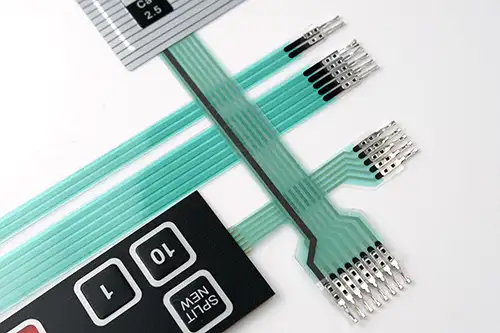

Folientastatur Anschlussfahne mit freigelegten Kontaktpins und Leiterbahnen

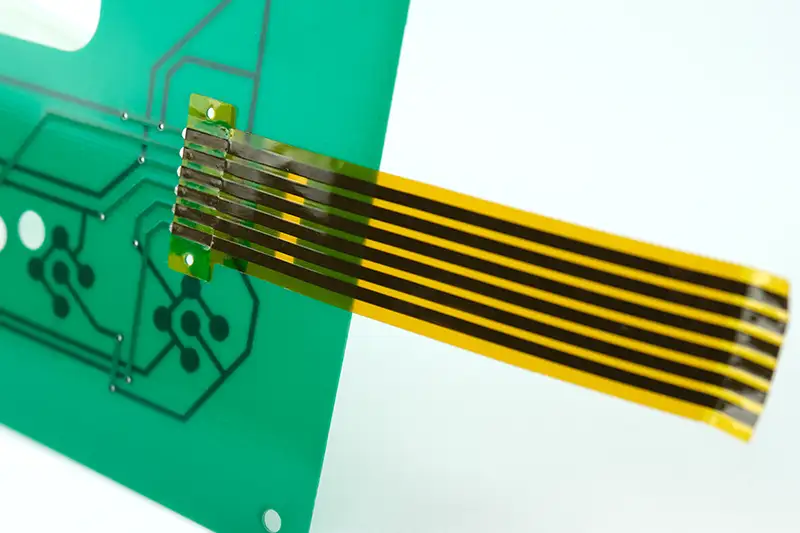

FPC-Flachbandkabel einer Folientastatur auf Leiterplatte kontaktiert

Integration technischer Eigenschaften in die Material- und Verbindungswahl

Bei der Auswahl der passenden Anschlussmöglichkeit für Folientastaturen spielen die spezifischen Materialeigenschaften eine entscheidende Rolle. Unterschiedliche Kombinationen aus Materialien und Verbindertypen ermöglichen eine optimale Anpassung an die jeweiligen Anforderungen:

MaterialEmpfohlene SteckertypenBemerkung
PETZIF-Steckverbinder
ZIF-Steckverbinder können zwischen 2 und 30 Positionen haben.		Pitch=1.00mm
Pitch=1.27mm
Pitch=2.54mm
FPCZIF-Steckverbinder,
Crimpflex-Verbinder,
Female/Male Connector		Pitch=0.50mm
Pitch=1.00mm
Pitch=1.27mm
Pitch=2.54mm
PCBHot-Bar Lötverbindungen,
Male/Female Connector		Löten verschiedener Steckverbinder mit unterschiedlichen Abständen

Durch die richtige Wahl der Anschlussmöglichkeiten können technische Herausforderungen effektiv gemeistert und innovative Produkte geschaffen werden, die den hohen Anforderungen industrieller Anwendungen gerecht werden. Wir beraten Sie gerne umfassend zu diesem Thema.
