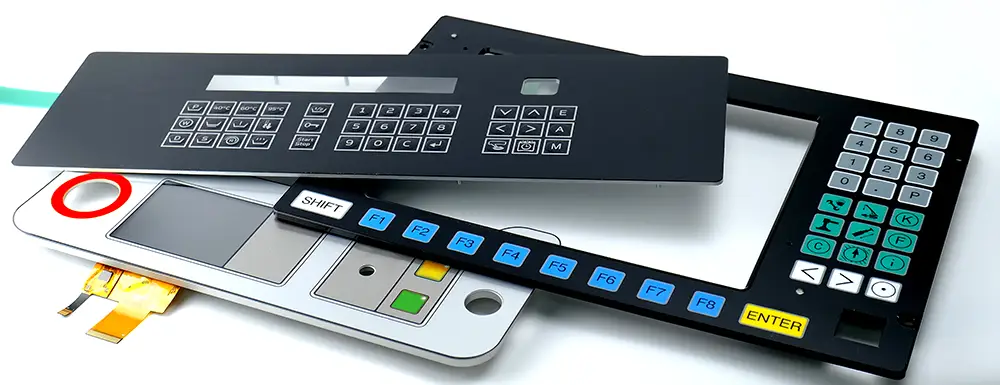

Folientastaturen auf maßgeschneiderten Frontplatten
Stabilität, Funktionalität und Flexibilität
Vorteile individueller Frontplatten mit Folientastatur
Folientastaturen auf maßgeschneiderten Frontplatten verbinden eine kompakte Bedieneinheit mit einer stabilen Trägerkonstruktion. Besonders im Maschinenbau, in der Industrieautomation und im Gerätebau müssen Eingabesysteme zuverlässig funktionieren und mechanischen Belastungen standhalten.
Eine individuell gefertigte Frontplatte aus Aluminium oder einem anderen geeigneten Material ermöglicht die passgenaue Integration der Folientastatur in das Gerätegehäuse. Abmessungen, Ausschnitte, Befestigungspunkte und Oberflächengestaltung lassen sich auf die jeweilige Anwendung abstimmen.

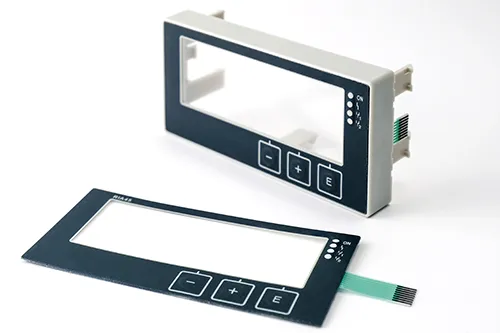

Je nach Konstruktion kommen auch kundenspezifische Frontrahmen zum Einsatz. Sie unterstützen die mechanische Integration und können zusätzliche Funktionen wie Displayausschnitte oder Befestigungselemente aufnehmen. So entstehen robuste Bedienlösungen, die Funktionalität, Stabilität und gestalterische Flexibilität vereinen.
Stabilität durch maßgeschneiderte Frontplatten

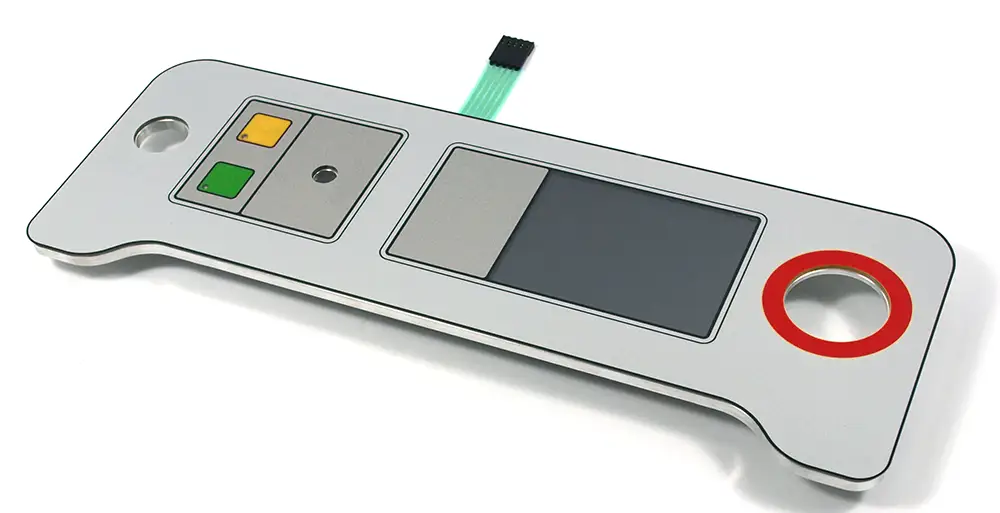

Für Anwendungen, bei denen mechanische Belastbarkeit und langfristige Haltbarkeit eine Rolle spielen, bieten Trägerplatten eine wertvolle Verstärkung. Die Folientastaturen werden dabei auf individuell angepasste Platten montiert, die aus verschiedenen Materialien wie Aluminium oder Kunststoff bestehen können, je nach den spezifischen Anforderungen des Einsatzbereichs. Diese Trägerplatten verleihen der Tastatur zusätzliche Stabilität und sorgen dafür, dass sie auch in anspruchsvollen Umgebungen ihre Form und Funktion bewahrt.

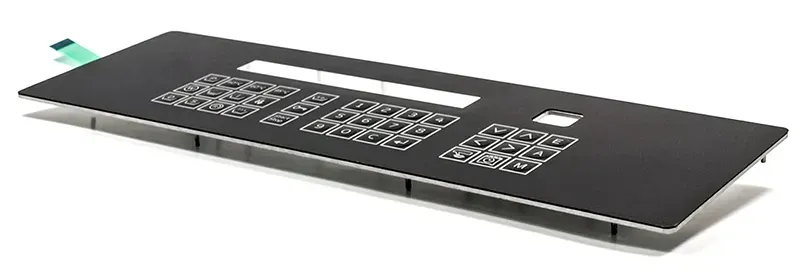

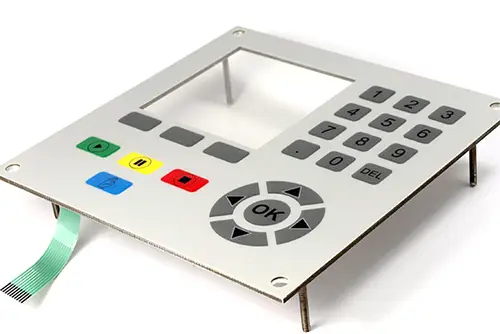

Ein besonderer Vorteil dieser Bauweise ist die Möglichkeit, die Folientastatur direkt mit Einpressbolzen zu versehen. Diese integrierten Befestigungselemente erleichtern die nachträgliche Montage erheblich. Dadurch entfällt aufwendiges Schrauben oder Kleben, was die Installation nicht nur vereinfacht, sondern auch die Befestigung besonders stabil und zuverlässig macht. Gerade in industriellen Anwendungen, bei denen schnelle und sichere Montagen gefordert sind, ist dies ein großer Pluspunkt.
Integration von kompletten Baugruppen für maximale Funktionalität

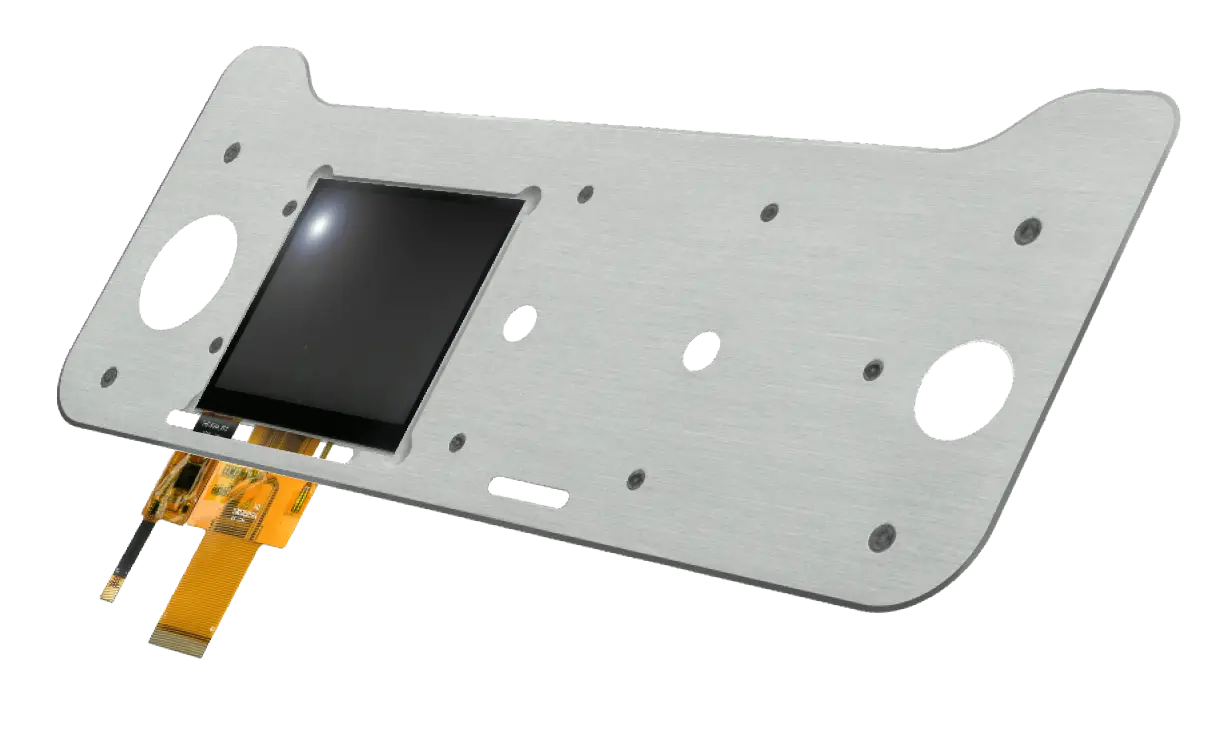

Ein weiterer Vorteil von Folientastaturen auf Trägerplatten ist die Möglichkeit, komplette Baugruppen zu integrieren. So können neben der Tastatur selbst auch Displays, Leiterplatten und weitere elektronische Komponenten in die Lösung eingebaut werden. Diese All-in-One-Lösungen sind besonders dann von Vorteil, wenn der Platz begrenzt ist und eine kompakte, funktionale Einheit gefordert wird.
Die nahtlose Integration der verschiedenen Komponenten spart nicht nur Platz, sondern optimiert auch den gesamten Fertigungsprozess. Statt mehrere einzelne Elemente zu verbauen, erhalten Unternehmen eine fertige Baugruppe, die sofort einsatzbereit ist. Dies reduziert den Aufwand in der Produktion und sorgt für eine höhere Effizienz.

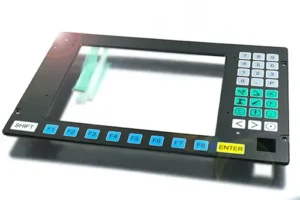

Frontplatten für eine präzise Tastenintegration
Eine kundenspezifische Frontplatte bildet die mechanische Grundlage für die passgenaue Integration einer Folientastatur. Deshalb stimmen wir bereits bei der Konstruktion Tastenpositionen, Displayausschnitte, Anschlussdurchführungen und Befestigungspunkte sorgfältig aufeinander ab.
Dabei berücksichtigen wir sowohl das Layout der Folientastatur als auch die technischen Anforderungen an die Frontplatte. So können wir die Bedienbereiche gezielt anordnen und gleichzeitig die verfügbaren Einbauflächen optimal nutzen. Darüber hinaus integrieren wir je nach Anwendung zusätzliche Ausschnitte, Gewindebolzen oder andere Befestigungselemente.
Für die Fertigung bearbeiten wir Aluminium oder Kunststoff nach den individuellen Projektvorgaben. Dadurch entsteht eine montagegerechte Frontplatte, die sich passgenau in das jeweilige Geräte- oder Maschinenkonzept einfügt. Gleichzeitig erleichtert die abgestimmte Konstruktion die spätere Montage der gesamten Bedieneinheit.
Welche Anforderungen die Auflagefläche im Gerätegehäuse erfüllen muss, erläutern wir im Beitrag „Folientastatur ins Gehäuse integrieren“
Typische Einsatzfelder der Aluminium- oder Kunststoffträgerplattenlösung:
- Maschinensteuerungen mit großen Bedienfeldern und hoher mechanischer Belastung
- Outdoor-Systeme wie Tankautomaten oder Zutrittskontrollen, die Witterungseinflüssen ausgesetzt sind
- Medizintechnik, bei der stabile und leicht zu reinigende Oberflächen gefordert sind
Schutz vor äußeren Einflüssen: Integrierte Dichtungen
Je nach Einbausituation und den Umgebungsbedingungen, in denen die Tastatur verwendet wird, kann zusätzlicher Schutz erforderlich sein. Staub, Feuchtigkeit oder andere äußere Einflüsse können die Funktionalität einer Tastatur beeinträchtigen, insbesondere in industriellen oder Außenanwendungen. Hier kommt eine integrierte Dichtung ins Spiel, die den Schutz der Baugruppe erheblich erhöht.

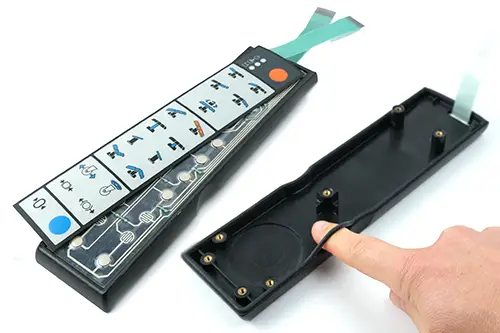

Durch den Einsatz einer passenden Dichtung am Gehäuse wird die gesamte Baugruppe vor schädlichen Umwelteinflüssen wie Staub und Feuchtigkeit geschützt. Dies verlängert nicht nur die Lebensdauer der Tastatur, sondern stellt auch eine zuverlässige Funktionalität sicher, selbst unter extremen Bedingungen. Besonders in Bereichen, in denen Sauberkeit und Hygiene entscheidend sind, wie in der Medizintechnik oder der Lebensmittelindustrie, ist dieser zusätzliche Schutz von großer Bedeutung.
Alternative zur Frontplatte: Folientastatur auf Leiterplatte
Neben klassischen Frontplatten aus Aluminium oder Kunststoff lassen sich Folientastaturen auch direkt auf einer Leiterplatte (FR4) integrieren. Diese Bauweise kann den Platzbedarf reduzieren und die elektrische Anbindung vereinfachen. Sie eignet sich besonders für kompakte Geräte und Anwendungen, bei denen die Elektronik unmittelbar hinter der Bedienoberfläche sitzt.
Welche Trägerlösung die richtige ist, hängt von den mechanischen Anforderungen, dem verfügbaren Bauraum und dem gewünschten Bedienkonzept ab.
Lesen Sie dazu unseren Beitrag:
Folientastaturen mit Leiterplatte oder Aluminium – Eigenschaften und Anwendungen
Häufige Fragen zur Folientastatur auf Frontplatte
Eine Folientastatur auf einer Frontplatte verbindet eine flache Bedienoberfläche mit einer stabilen Trägerkonstruktion. Die Frontplatte erleichtert die mechanische Befestigung und ermöglicht eine passgenaue Integration in Maschinen und Geräte. Abmessungen, Ausschnitte und Befestigungspunkte lassen sich individuell gestalten.
Häufig kommen Aluminium und geeignete Kunststoffe zum Einsatz. Aluminium bietet eine hohe Steifigkeit bei vergleichsweise geringem Gewicht. Kunststoff ermöglicht zusätzliche Gestaltungsoptionen und kann elektrische Isolationsanforderungen unterstützen. Die Materialwahl hängt von der mechanischen Belastung, den Umgebungsbedingungen und der Einbausituation ab.
Ja. Eine Folientastatur kann mit einer geeigneten Klebeschicht direkt auf einer Aluminium-Frontplatte befestigt werden. Wichtig sind eine saubere, ausreichend ebene Oberfläche sowie eine auf die Materialien und Einsatzbedingungen abgestimmte Verklebung. Auch Ausschnitte für Displays und Durchführungen für Anschlussleitungen müssen bei der Konstruktion berücksichtigt werden.
Für einen zuverlässigen Feuchtigkeitsschutz müssen Folientastatur, Klebeschicht, Frontplatte und Gehäuse aufeinander abgestimmt sein. Besonders wichtig sind die Abdichtung von Kanten, Ausschnitten und Anschlussdurchführungen sowie eine geeignete Montage. Welche IP-Schutzart erreicht wird, hängt von der gesamten Konstruktion ab und sollte bei Bedarf geprüft werden.
Für die Planung sind vor allem Außenmaße, Material, Materialstärke, Befestigungspunkte und erforderliche Ausschnitte wichtig. Hinzu kommen Angaben zum Tastenlayout, zur elektrischen Anbindung und zu den Einsatzbedingungen. Eine technische Zeichnung oder Skizze hilft dabei, die Folientastatur und die Frontplatte frühzeitig aufeinander abzustimmen.
