Kraft-Weg-Messung bei Folientastaturen

Messverfahren zur Analyse von Betätigungskraft und Druckpunktverhalten Oberflächen

Präzise Haptik messbar machen

Bei Folientastaturen entscheidet nicht allein die elektrische Funktion über die Qualität einer Bedieneinheit. Ebenso wichtig ist das mechanische Verhalten einer Taste während der Betätigung, da es maßgeblich die Bedienqualität und das Nutzererlebnis beeinflusst. Der Anwender erwartet dabei nicht nur eine zuverlässige Schaltfunktion, sondern auch eine reproduzierbare Rückmeldung, einen klar definierten Druckpunkt sowie eine gleichbleibende Betätigungskraft über die gesamte Lebensdauer der Tastatur.

Bereits geringe Abweichungen dieser Parameter können das Bediengefühl spürbar verändern. Dadurch steigt nicht nur das Risiko von Fehlbedienungen, sondern langfristig auch die Wahrscheinlichkeit von erhöhtem Verschleiß und einer sinkenden Nutzerakzeptanz. Um diese Eigenschaften objektiv zu bewerten und miteinander vergleichen zu können, wird der sogenannte Kraft-Weg-Test durchgeführt.

Der Kraft-Weg-Test zählt zu den wichtigsten Prüfverfahren bei der Entwicklung und Qualitätssicherung von Folientastaturen. Er ermöglicht eine präzise Analyse der Betätigungskraft, des Schaltpunktes, des Tastenhubs sowie des taktilen Feedbacks. Dadurch können Konstrukteure und Entwickler frühzeitig erkennen, ob das gewünschte Bedienverhalten erreicht wird und ob die Tastatur die definierten Anforderungen hinsichtlich Ergonomie, Haptik und Funktionalität erfüllt.

Was ist ein Kraft-Weg-Test?

Der Kraft-Weg-Test misst den Zusammenhang zwischen der auf eine Taste wirkenden Betätigungskraft und dem dabei zurückgelegten Weg. Dadurch lässt sich das mechanische Verhalten einer Folientastatur objektiv erfassen und bewerten.

Während ein Prüfstempel die Taste mit einer definierten Geschwindigkeit betätigt, zeichnet ein hochauflösendes Messsystem kontinuierlich sowohl die aufgebrachte Kraft als auch den zurückgelegten Verfahrweg auf. Aus diesen Messdaten entsteht ein Kraft-Weg-Diagramm, das den gesamten Betätigungszyklus der Taste detailliert abbildet und das mechanische Verhalten sichtbar macht.

Anhand dieser Kennlinie können Entwickler und Qualitätsingenieure die Haptik, den Druckpunkt sowie die Bediencharakteristik einer Folientastatur präzise analysieren. Gleichzeitig lassen sich unterschiedliche Tastenkonzepte, Materialien oder Metallschnappscheiben objektiv miteinander vergleichen.

Dabei können unter anderem folgende Parameter ausgewertet werden:

  • Betätigungskraft
  • Schaltpunkt
  • Rückstellkraft
  • Hubweg
  • Schnappverhalten
  • Taktilitätsgrad
  • Hysterese
  • mechanische Wiederholgenauigkeit

Das Diagramm liefert damit eine objektive Grundlage zur Bewertung der Haptik und Funktion einer Folientastatur.

Wie funktioniert die Messung?

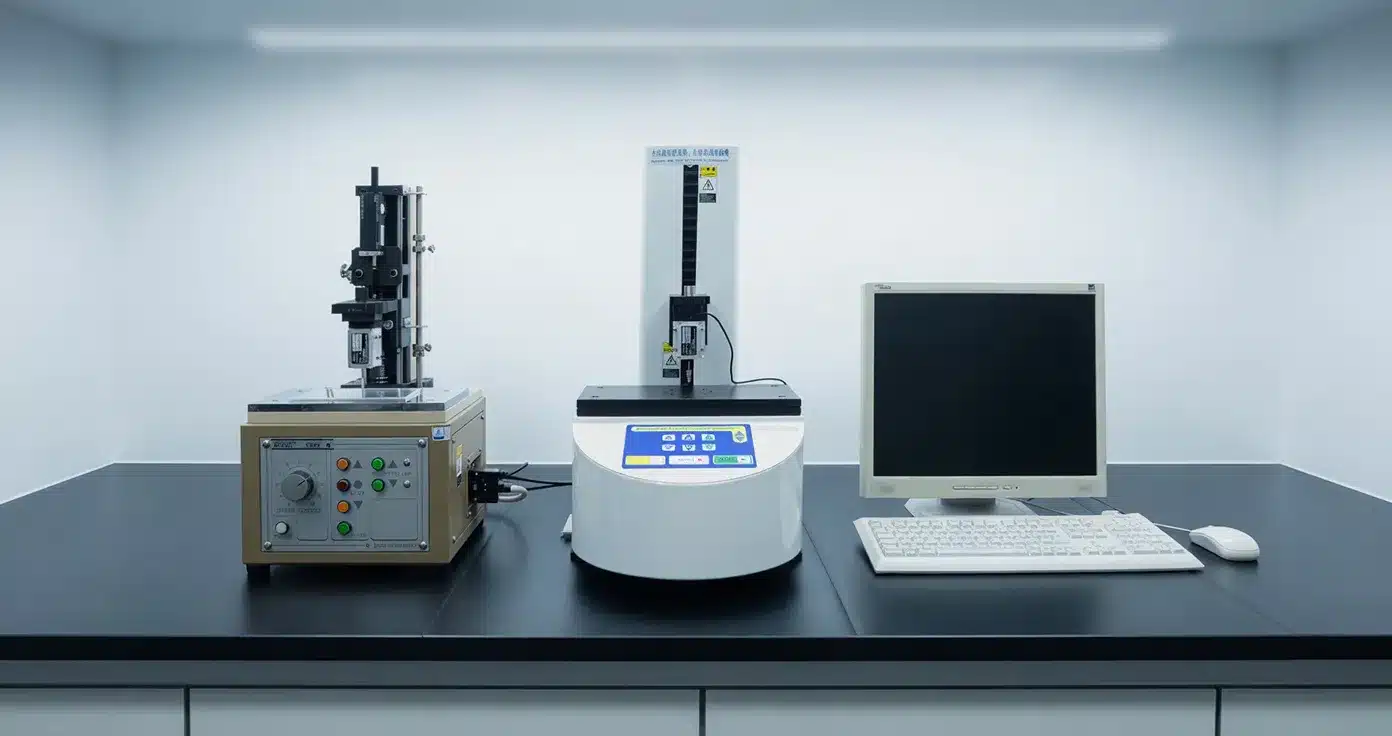

Für die Prüfung wird die Folientastatur auf einem Kraft-Weg-Messsystem fixiert. Ein Prüfkopf bewegt sich senkrecht auf die Taste zu und belastet diese mit einer definierten Geschwindigkeit.

  • Kraft (N oder g)
  • Weg (mm)

Während der Betätigung werden kontinuierlich zwei Größen erfasst:

Sobald die Metallschnappscheibe oder die geprägte Tastenkonstruktion auslöst, fällt die erforderliche Kraft kurzfristig ab. Dieser charakteristische Verlauf wird im Diagramm sichtbar. Nach der vollständigen Betätigung wird die Taste wieder entlastet und die Rückstellbewegung ebenfalls aufgezeichnet. So entsteht eine vollständige Analyse des Betätigungszyklus.

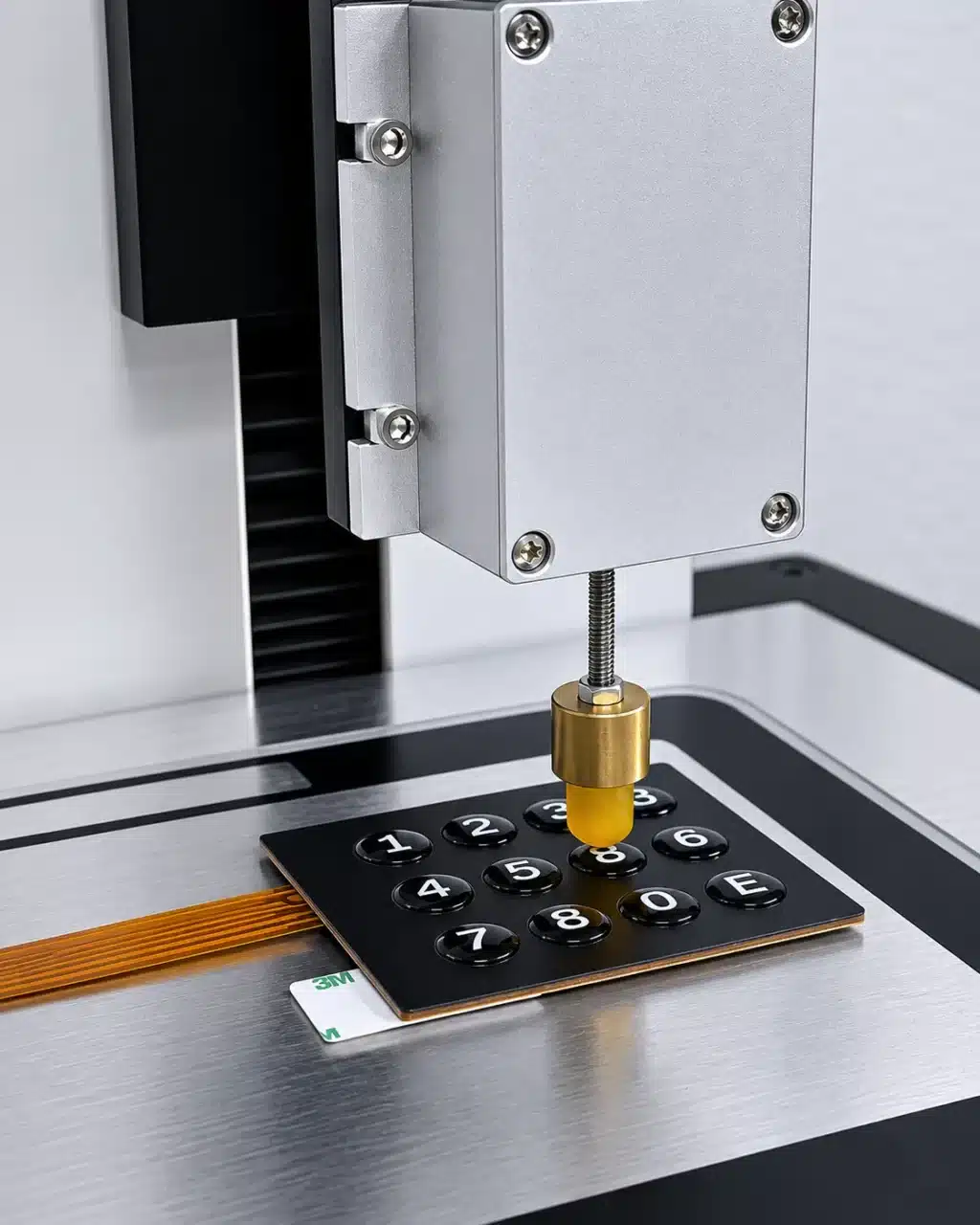

Kraft-Weg-Messung an einer Folientastatur mit Nummernfeld zur Analyse von Betätigungskraft, Hubweg und Druckpunktverhalten

Das Kraft-Weg-Diagramm verstehen

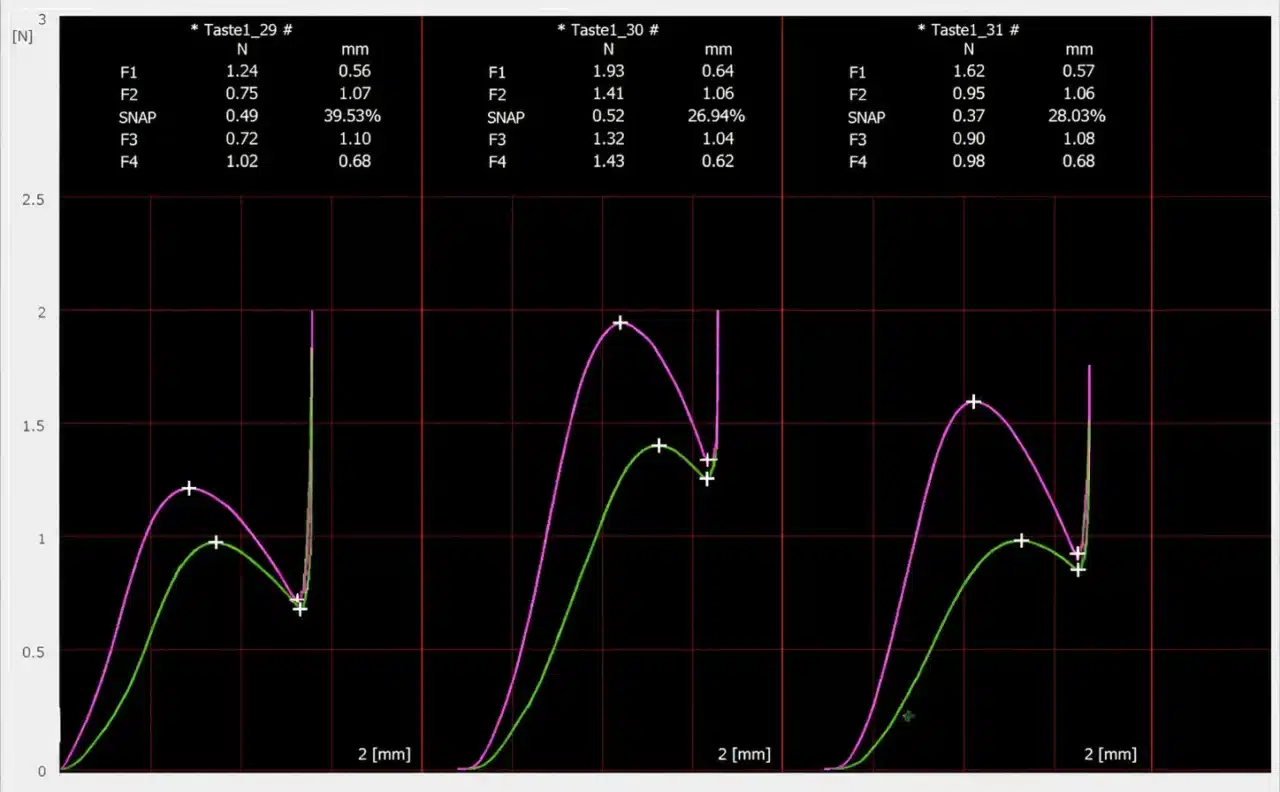

Kraft-Weg-Diagramm einer Folientastatur mit unterschiedlichen Schaltcharakteristiken zur Analyse von Betätigungskraft, Druckpunkt und Tastenhub.

Das Kraft-Weg-Diagramm einer Folientastatur visualisiert die Beziehung zwischen Betätigungskraft, Tastenhub und Schaltpunkt. Es dient der Analyse von Druckpunktcharakteristik, taktilem Feedback und Bedienkomfort und unterstützt die Entwicklung hochwertiger HMI-Bedieneinheiten. Durch die Auswertung der Kraft-Weg-Kennlinie können Metallschnappscheiben, Tastenprägungen und Schaltkräfte gezielt optimiert werden.

Kraft-Weg-Messungen sind ein zentrales Werkzeug zur Qualitätsprüfung, Produktentwicklung und Lebensdauerbewertung von Folientastaturen und Membranschaltern für Industrie, Medizintechnik und Gerätebau.

Wie liest man ein Kraft-Weg-Diagramm?

ParameterBedeutung
F1Erste Betätigungskraft
Peak ForceMaximale Auslösekraft
Snap PointUmschaltpunkt der Schnappscheibe
TravelTastenhub
Return ForceRückstellkraft
Snap RatioStärke des taktilen Feedbacks

Je größer die Differenz zwischen Spitzenkraft und Rückstellpunkt ausfällt, desto deutlicher wird das taktile Feedback wahrgenommen.

Typische Kennwerte sind:

Peak Force

Die maximale Kraft unmittelbar vor dem Auslösen der Taste. Sie bestimmt maßgeblich die wahrgenommene Betätigungskraft.

Typische Werte:

  • leichte Bedienung: 150–250 g
  • Standard Industrieanwendungen: 250–450 g
  • sicherheitsrelevante Anwendungen: 450–700 g

Snap Ratio

Die Snap Ratio beschreibt die Stärke des Druckpunktes. Je höher dieser Wert ausfällt, desto deutlicher nimmt der Anwender das taktile Feedback wahr.

Typische Bereiche:

  • 30–40 %: weiches Feedback
  • 40–60 %: ausgewogenes Feedback
  • 60 %: sehr prägnanter Druckpunkt

Hubweg

Der Hub beschreibt den Weg zwischen Ruheposition und vollständiger Betätigung.

Typische Werte bei Folientastaturen:

  • 0,2 mm bis 1,5 mm

Rückstellkraft

Nach dem Loslassen muss die Taste zuverlässig in ihre Ausgangsposition zurückkehren. Die Rückstellkraft beeinflusst die Bediengeschwindigkeit und Wiederholgenauigkeit.

Warum ist der Kraft-Weg-Test so wichtig?

Die elektrische Funktion einer Folientastatur kann zwar bereits vollständig gegeben sein, dennoch bedeutet dies nicht automatisch, dass auch die Haptik den Anforderungen der Anwendung entspricht. Denn selbst wenn ein Schaltvorgang zuverlässig ausgelöst wird, können Abweichungen bei Betätigungskraft, Druckpunkt oder Rückstellverhalten das Bediengefühl negativ beeinflussen.

Insbesondere in industriellen Anwendungen, der Medizintechnik oder bei mobilen Bediengeräten spielt die taktile Rückmeldung eine entscheidende Rolle. Anwender erwarten nicht nur eine sichere Funktion, sondern auch eine konsistente und eindeutig wahrnehmbare Bestätigung jeder Betätigung. Fehlt diese Rückmeldung oder verändert sie sich zwischen einzelnen Tasten, kann dies zu Unsicherheiten, Fehlbedienungen und einer geringeren Nutzerakzeptanz führen.

Insbesondere bei industriellen Bediengeräten, Medizintechnik oder mobilen Steuerungen spielt das Bediengefühl eine entscheidende Rolle.

Der Kraft-Weg-Test ermöglicht:

  • Vergleich verschiedener Metallschnappscheiben
  • Bewertung von Polydome- und Metalldome-Lösungen
  • Optimierung der Betätigungskraft
  • Analyse von Fertigungstoleranzen
  • Überprüfung von Muster- und Serienchargen
  • Qualitätskontrolle während der Serienfertigung

Dadurch können potenzielle Probleme bereits in einer frühen Entwicklungs- oder Musterphase erkannt und gezielt behoben werden, bevor sie in die Serienfertigung übernommen werden. Dies reduziert nicht nur den Aufwand für nachträgliche Anpassungen, sondern minimiert gleichzeitig das Risiko von Qualitätsabweichungen, Reklamationen oder kostenintensiven Korrekturmaßnahmen im laufenden Produktionsprozess.

Gerade bei kundenspezifischen Folientastaturen trägt die frühzeitige Analyse des Kraft-Weg-Verhaltens dazu bei, die gewünschte Haptik und Bediencharakteristik zuverlässig abzusichern. Entwickler und Qualitätsverantwortliche erhalten dadurch eine belastbare Grundlage, um Konstruktionen zu optimieren und eine gleichbleibend hohe Produktqualität von der Musterphase bis zur Serie sicherzustellen.

Welche Faktoren beeinflussen das Messergebnis bei der Kraft-Weg-Messung?

EinflussfaktorParameterAuswirkung auf die Kraft-Weg-Kennlinie
MetallschnappscheibeDurchmesser, Material, Geometrie, AuslösekraftBeeinflusst Betätigungskraft, Hubweg, Taktilität und Klickgeräusch. Größere Domes erzeugen häufig einen längeren Hub und eine weichere Betätigung.
TastenprägungKissenprägung, Rahmenprägung, Domprägung, BlasenprägungVerändert die haptische Wahrnehmung, die Fingerführung sowie die erforderliche Betätigungskraft.
DekorfolieMaterial (PET, PC, TPU) und FoliendickeDickere Folien erhöhen die notwendige Betätigungskraft und beeinflussen die Druckpunktcharakteristik.
SchichtaufbauDistanzfolien, Spacer, KlebeschichtenBestimmt den verfügbaren Hub und das mechanische Verhalten der Taste. Bereits geringe Änderungen können die Kraft-Weg-Kurve verändern.
LeiterbahnaufbauPET-, FPC- oder PCB-SchaltungBeeinflusst Stabilität, Rückstellverhalten und die mechanische Gesamtcharakteristik der Tastatur.
TemperaturKälte- und WärmeeinwirkungMaterialien verändern ihre Elastizität. Dadurch können Betätigungskraft und Rückstellverhalten variieren.
LuftfeuchtigkeitFeuchte UmgebungenKann Materialeigenschaften beeinflussen und wird deshalb bei qualifizierten Prüfungen berücksichtigt.
Montage auf dem EndgerätTrägerplatte, Gehäuse, VerklebungDie Einbausituation kann die gemessene Haptik beeinflussen und sollte möglichst seriennah geprüft werden.
Alterung und BelastungSchaltzyklen, UmwelteinflüsseLangfristige Belastungen können das Druckpunktverhalten verändern und werden durch Lebensdauer- und Kraft-Weg-Tests überwacht.

Warum diese Faktoren wichtig sind

Das Kraft-Weg-Verhalten einer Folientastatur wird nicht durch eine einzelne Komponente bestimmt. Vielmehr entsteht es durch das Zusammenspiel verschiedener Einflussfaktoren wie Metallschnappscheibe, Tastenprägung, Folienaufbau und Montagekonzept. Auch das Tastendesign spielt eine wichtige Rolle. Tastergröße, Prägungsform, Tastenabstände und die ergonomische Anordnung der Bedienelemente beeinflussen die wahrgenommene Haptik und das Bedienverhalten. Mehr dazu erfahren Sie in unserem Beitrag über die Grundlagen eines funktionalen Tastendesigns für Folientastaturen. Erst das harmonische Zusammenwirken dieser Komponenten führt zu einer definierten Betätigungskraft, einem klaren Druckpunkt und einer reproduzierbaren Haptik.

Aus diesem Grund werden Kraft-Weg-Messungen häufig bereits in der Prototypenphase durchgeführt. Auf diese Weise lassen sich unterschiedliche Konstruktionsvarianten objektiv miteinander vergleichen und die gewünschte Bediencharakteristik frühzeitig absichern. Gleichzeitig können potenzielle Optimierungspotenziale identifiziert und konstruktive Anpassungen vorgenommen werden, bevor die Serienfertigung beginnt.

Darüber hinaus ermöglicht die Analyse eine gezielte Abstimmung von Betätigungskräften, Hubwegen und Dome-Geometrien auf die jeweilige Anwendung. Je nach Einsatzbereich können beispielsweise besonders leichtgängige Tasten für Laborgeräte oder bewusst höhere Betätigungskräfte für industrielle Anwendungen mit Handschuhbedienung realisiert werden. Typische Metallschnappscheiben bewegen sich dabei – abhängig von Durchmesser, Material und Einsatzgebiet – in einem Bereich von etwa 160 g bis über 600 g Betätigungskraft.

Einsatzbereiche des Kraft-Weg-Tests in Entwicklung und Qualitätssicherung

Der Kraft-Weg-Test begleitet Folientastaturen über den gesamten Produktlebenszyklus – von der ersten Musterphase bis zur laufenden Serienfertigung. Die Messergebnisse liefern objektive Daten über Betätigungskraft, Hubweg und Druckpunktverhalten und ermöglichen eine reproduzierbare Bewertung der Bedienqualität.

In der Produktentwicklung

Bereits während der Prototypenphase stellt die Kraft-Weg-Messung ein wichtiges Werkzeug zur Analyse und Optimierung der Haptik sowie der Bediencharakteristik einer Folientastatur dar. Durch die objektive Erfassung von Betätigungskraft, Hubweg und Druckpunktverhalten können unterschiedliche Konstruktionsvarianten frühzeitig bewertet und miteinander verglichen werden.

Dadurch erhalten Entwickler wertvolle Informationen darüber, wie sich verschiedene Metallschnappscheiben, Prägungsformen oder Materialkombinationen auf das spätere Bediengefühl auswirken. Gleichzeitig können konstruktive Anpassungen gezielt vorgenommen werden, um die gewünschte taktile Rückmeldung und Betätigungskraft bereits vor der Serienfreigabe zu erreichen.

Auf diese Weise trägt die Kraft-Weg-Messung dazu bei, Entwicklungsrisiken zu reduzieren, Iterationsschleifen zu verkürzen und die Bedienqualität einer Folientastatur von Beginn an auf die Anforderungen der jeweiligen Anwendung auszurichten.

Dabei können unterschiedliche Konstruktionsvarianten objektiv miteinander verglichen werden:

  • verschiedene Metallschnappscheiben
  • Polydome- und Metalldome-Konzepte
  • unterschiedliche Prägungsformen
  • alternative Folienstärken
  • verschiedene Schichtaufbauten

Auf Basis der Messergebnisse lässt sich die gewünschte Betätigungskraft und taktile Rückmeldung frühzeitig definieren. Entwickler erhalten dadurch eine belastbare Entscheidungsgrundlage, anstatt sich ausschließlich auf subjektive Benutzertests zu verlassen. Zudem können potenzielle Schwachstellen bereits vor der Serienfreigabe erkannt und behoben werden.

In der Serienfertigung

Nach der Entwicklungsphase dient die Kraft-Weg-Messung als Referenzprüfung zur Sicherstellung einer gleichbleibenden Produktqualität.

Regelmäßige Stichproben helfen dabei, Abweichungen frühzeitig zu erkennen, beispielsweise durch:

  • Materialschwankungen
  • Fertigungstoleranzen
  • Änderungen bei Metallschnappscheiben
  • Abweichungen im Laminierungsprozess
  • Veränderungen bei Folien- oder Klebstoffchargen

Dadurch wird sichergestellt, dass jede produzierte Folientastatur dieselbe Bediencharakteristik aufweist wie das freigegebene Referenzmuster. Dies ist insbesondere bei industriellen HMI-Systemen, Laborgeräten und medizintechnischen Anwendungen von großer Bedeutung.

Ergänzung zum Lebensdauertest

Der Kraft-Weg-Test und der Lebensdauertest verfolgen unterschiedliche Ziele und ergänzen sich ideal.

PrüfverfahrenBewerteter Aspekt
Kraft-Weg-TestBetätigungskraft, Hubweg, Druckpunktverhalten und Taktilität
LebensdauertestLangzeitbeständigkeit und Funktionssicherheit über viele Schaltzyklen
Kombination beider PrüfungenUmfassende Bewertung von Bedienqualität und Zuverlässigkeit

Eine Taste kann selbst nach mehreren Millionen Betätigungen weiterhin elektrisch einwandfrei funktionieren und dennoch Veränderungen in ihrem mechanischen Verhalten aufweisen. So können sich beispielsweise die erforderliche Betätigungskraft, der Tastenhub oder die Ausprägung des Druckpunktes im Laufe der Zeit verändern. Solche Veränderungen sind für den Anwender häufig direkt spürbar und können die Bedienqualität sowie die wahrgenommene Produktqualität beeinflussen.

Genau an dieser Stelle liefert die Kraft-Weg-Messung wertvolle Erkenntnisse. Sie macht selbst geringfügige Veränderungen im Kraftverlauf sichtbar und ermöglicht einen objektiven Vergleich zwischen Neuzustand und Langzeitbeanspruchung. Dadurch können Entwickler und Qualitätsverantwortliche beurteilen, ob eine Folientastatur auch nach hoher mechanischer Belastung noch die gewünschten Eigenschaften hinsichtlich Haptik, Bedienkomfort und Funktionalität erfüllt.

In Kombination mit einem Lebensdauertest liefert die Kraft-Weg-Messung somit wichtige Informationen für die Bewertung der Langzeitqualität und Zuverlässigkeit von Folientastaturen und trägt dazu bei, die Leistungsfähigkeit einer Bedieneinheit über ihren gesamten Produktlebenszyklus hinweg abzusichern.

Warum die Kraft-Weg-Messung ein wichtiger Baustein der Qualitätssicherung ist

Der Kraft-Weg-Test ist eines der wichtigsten Analysewerkzeuge bei der Entwicklung und Qualitätssicherung von Folientastaturen.

Durch die präzise Messung von Betätigungskraft, Hubweg und Druckpunktverhalten lassen sich Haptik, Bedienkomfort und Prozesssicherheit objektiv bewerten.

Insbesondere bei hochwertigen HMI-Bedieneinheiten für Industrie, Medizintechnik und Gerätebau schafft die Kraft-Weg-Messung die Grundlage für reproduzierbare Qualität und ein konsistentes Bedienerlebnis.

Die N&H Technology GmbH führt Kraft-Weg-Messungen im eigenen Testlabor durch und unterstützt Kunden bereits in der Entwicklungsphase bei der Optimierung von Betätigungskraft, Haptik und Schaltverhalten kundenspezifischer Folientastaturen.

Häufige Fragen zum Kraft-Weg-Test bei Folientastaturen

Was misst ein Kraft-Weg-Test bei Folientastaturen?

Der Kraft-Weg-Test misst die Betätigungskraft, den Hubweg, den Schaltpunkt sowie das taktile Verhalten einer Taste. Die Ergebnisse werden in einem Kraft-Weg-Diagramm dargestellt.

Warum wird eine Kraft-Weg-Messung durchgeführt?

Sie dient der objektiven Bewertung von Haptik, Bedienkomfort und mechanischer Qualität. Zudem unterstützt sie die Entwicklung und Serienüberwachung von Folientastaturen.

Welche Betätigungskräfte sind bei Folientastaturen üblich?

Je nach Anwendung liegen typische Werte zwischen 150 g und 700 g. Industrieanwendungen bewegen sich häufig im Bereich von 250 g bis 450 g.

Was ist die Snap Ratio?

Die Snap Ratio beschreibt die Stärke des taktilen Druckpunktes einer Taste. Sie gibt an, wie deutlich der Anwender das Auslösen der Taste wahrnimmt.

Können Kraft-Weg-Messungen auch an Prototypen durchgeführt werden?

Ja. Gerade in frühen Entwicklungsphasen werden verschiedene Dome-, Prägungs- und Materialvarianten mithilfe von Kraft-Weg-Analysen miteinander verglichen, um die optimale Haptik zu definieren.

Wir testen Ihre Tastatur

Möchten Sie die Abriebfestigkeit Ihrer Folientastaturen prüfen lassen oder eine maßgeschneiderte Lösung für Ihr Produkt entwickeln?
Kontaktieren Sie uns – unser Team berät Sie gerne persönlich!

Ausblick: Weitere Prüfverfahren zur Qualitätssicherung

Die Kraft-Weg-Messung ist ein zentrales Werkzeug, um die Beständigkeit von Folientastaturen zu bewerten – doch sie bildet nur einen Teil unseres umfassenden Prüfkonzepts. Um die Zuverlässigkeit und Langlebigkeit unserer Eingabelösungen in unterschiedlichsten Anwendungen sicherzustellen, setzen wir auf ein breites Spektrum weiterer Testmethoden. In den kommenden Blogartikeln stellen wir Ihnen unter anderem folgende Verfahren näher vor:

Wie widerstandsfähig ist eine Folientatstatur im täglichen Einsatz?
Der Abriebtest simuliert jahrelange mechanische Belastungen und zeigt, wie beständig Dekorfolie, Bedruckung und Oberflächenbeschichtung tatsächlich sind. Erfahren Sie, warum diese Prüfung ein wichtiger Bestandteil der Qualitäts- und Lebensdauerbewertung moderner HMI-Bedieneinheiten ist.

Lebensdauertests unter Praxisbedingungen
Hierbei simulieren wir Millionen von Betätigungszyklen, um die Funktionsstabilität über die gesamte Lebensdauer hinweg zu überprüfen. So wird sichergestellt, dass die Tasten auch nach intensiver Nutzung zuverlässig reagieren und ihre haptische Qualität bewahren.
