UV-Beständigkeit bei Folientastaturen
Materialien, Drucksysteme und Konstruktion im Zusammenspiel
Wie UV-Beständigkeit bei Folientastaturen direkt im Planungsprozess mitgedacht werden kann
Nicht ein einzelnes Material bestimmt die UV-Beständigkeit einer Folientastatur. Entscheidend ist das Zusammenspiel aus Dekorfolie, Druckfarben, Schutzbeschichtung, Klebstoffen, Sichtfenstern und konstruktivem Aufbau. Für Außenanwendungen müssen Entwickler diese Komponenten auf UV-Strahlung, Temperatur, Feuchtigkeit und mechanische Belastungen abstimmen und möglichst praxisnah prüfen.
Warum UV-Beständigkeit wichtig ist
Bei der Entwicklung einer Folientastatur konzentrieren sich die Verantwortlichen häufig auf elektrische Eigenschaften, Haptik, Schutzart und mechanische Integration. Die Beständigkeit gegenüber UV-Strahlung und Sonnenlicht berücksichtigen sie dagegen nicht selten erst in einer späteren Projektphase.

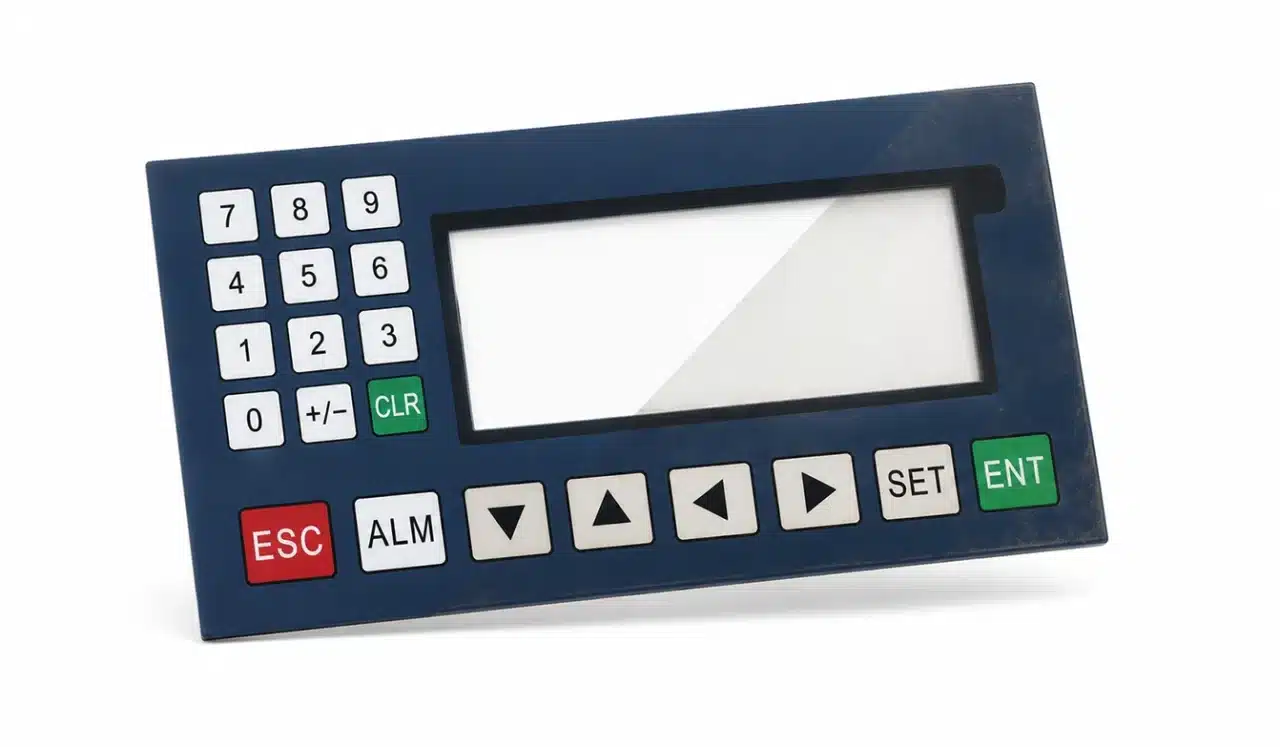

Dabei kann die UV-Beständigkeit entscheidend dafür sein, ob eine HMI-Bedieneinheit ihre Funktion, Lesbarkeit und optische Qualität über viele Jahre hinweg beibehält. UV-bedingte Alterungsprozesse entwickeln sich meist schleichend. Farben verlieren an Brillanz, transparente Sichtfenster können sich verfärben oder vergilben, Oberflächen verspröden und Klebstoffe können unter dem kombinierten Einfluss von UV-Strahlung, Wärme und Feuchtigkeit an Haftkraft verlieren.
Die elektrische Funktion einer Folientastatur kann dabei zunächst weiterhin gegeben sein. Dennoch können sich Bedienkomfort, Kontrast, Lesbarkeit und die wahrgenommene Qualität des gesamten Geräts deutlich verschlechtern. Eine Folientastatur kann also elektrisch noch funktionieren, obwohl ihre optische und mechanische Gebrauchstauglichkeit bereits beeinträchtigt ist.
Die UV-Beständigkeit ist deshalb keine isolierte Eigenschaft eines einzelnen Werkstoffs. Sie entsteht aus dem Zusammenspiel von Dekorfolie, Druckfarben, Pigmenten, Schutzbeschichtungen, Klebstoffen, transparenten Sichtfenstern, Dichtungen und dem konstruktiven Aufbau der gesamten HMI-Bedieneinheit.
Je früher Entwickler diese Einflussgrößen im Entwicklungsprozess berücksichtigen, desto gezielter können sie eine langlebige Bedienoberfläche auslegen.
Welche Anwendungen sind besonders anspruchsvoll?
Die Anforderungen an die UV-Beständigkeit ergeben sich unmittelbar aus dem späteren Einsatzbereich. Eine Folientastatur in einer geschlossenen Produktionsanlage ist in der Regel anderen Belastungen ausgesetzt als eine Bedieneinheit an einer Baumaschine oder einer Ladesäule.

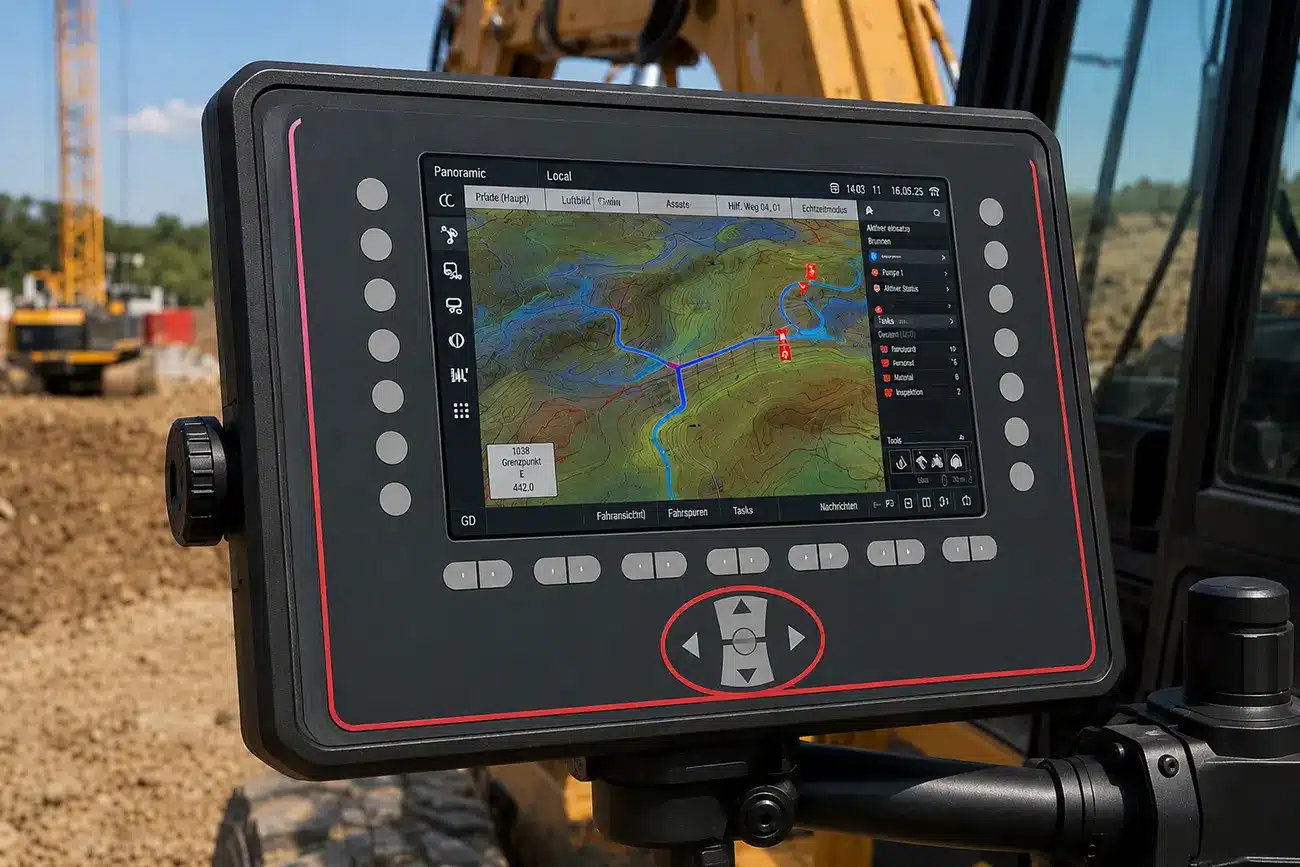

Besonders anspruchsvoll sind Anwendungen mit direkter oder regelmäßig wiederkehrender Sonneneinstrahlung. Dazu zählen beispielsweise Land- und Baumaschinen, Ladeinfrastruktur, Verkehrstechnik, Gebäudeautomation, maritime Anwendungen sowie mobile Mess- und Diagnosesysteme. Auch Geräte in Außen- und Fernüberwachungssystemen können über viele Jahre erheblichen Licht- und Witterungseinflüssen ausgesetzt sein.
Praxis-Tipp: Große Fensterflächen oder eine ungünstige Einbausituation können auch Geräte in Produktionshallen und Laboren einer erhöhten Lichtbelastung aussetzen. Bei künstlicher Beleuchtung sollten Entwickler jedoch genauer prüfen, ob die verwendeten Lichtquellen tatsächlich relevante UV-Anteile emittieren. Moderne LED-Leuchten erzeugen in der Regel keine UV-Belastung, die sich mit direkter Sonneneinstrahlung vergleichen lässt. Spezielle UV-Leuchten oder bestimmte Entladungslampen erfordern jedoch möglicherweise eine gesonderte Bewertung.
UV-Strahlung wirkt nicht allein
In der Praxis wirkt UV-Strahlung nur selten isoliert. Häufig kommt es gleichzeitig zu einer Belastung durch erhöhte Oberflächentemperaturen, Temperaturwechsel, Feuchtigkeit, Kondensat, Reinigungs- und Desinfektionsmittel sowie mechanische Betätigung und Abrieb.
Dunkle Gehäuse- oder Bedienoberflächen können sich bei direkter Sonneneinstrahlung deutlich über die Umgebungstemperatur erwärmen. Abhängig von Farbe, Ausrichtung, Gehäusekonstruktion, Luftbewegung und Wärmeabfuhr sind auch Oberflächentemperaturen von über 70 °C möglich. Dieser Wert ist jedoch kein allgemeingültiger Betriebswert, sondern hängt von den konkreten Einsatzbedingungen ab.
UV-Strahlung und Wärme können chemische Alterungsprozesse in Kunststoffen, Druckfarben, Schutzbeschichtungen und Klebstoffen beschleunigen. Deshalb sollten Entwickler nicht nur die erwartete UV-Dosis berücksichtigen. Entscheidend ist vielmehr das gesamte Belastungsprofil der geplanten Anwendung.
Welche Komponenten beeinflussen die UV-Beständigkeit?
Dekorfolie
Die Dekorfolie bildet bei vielen Folientastaturen die äußere Bedienoberfläche. Sie beeinflusst, wie viel Licht und UV-Strahlung in die darunterliegenden Druck- und Funktionsschichten gelangt.
Für die Auswahl der Folie sind neben der Licht- und UV-Beständigkeit auch Temperaturbeständigkeit, Chemikalienbeständigkeit, Oberflächenhärte, Kratz- und Abriebfestigkeit, Formbarkeit sowie optische Langzeitstabilität relevant.
Eine Folie mit guter UV-Beständigkeit garantiert jedoch noch keine langlebige Folientastatur. Entwickler müssen auch Druckfarben, Schutzlacke, Klebstoffe und die Konstruktion auf die späteren Einsatzbedingungen abstimmen.
Druckfarben und Pigmente
Bei vielen industriellen Folientastaturen bedrucken Hersteller die Dekorfolie auf der Rückseite. Dadurch liegen die Druckschichten unterhalb der Folienoberfläche, sodass mechanischer Abrieb, Fingerkontakt und Reinigungsmedien die Druckschichten weniger stark angreifen.
Dieser Aufbau bietet einen wichtigen Schutz für die Bedruckung. Er verhindert jedoch nicht vollständig, dass UV- oder sichtbare Strahlung die Druckschichten erreicht. Ein Teil der Strahlung kann transparente Folienmaterialien durchdringen und über längere Zeit auf Pigmente und Bindemittel einwirken.
Einzelne Farbtöne reagieren unterschiedlich empfindlich. Bestimmte Gelb-, Orange- und Rottöne weisen bei vielen Druckfarbensystemen eine geringere Lichtbeständigkeit auf als zahlreiche schwarze oder blaue Farbtöne. Maßgeblich ist jedoch immer die konkrete Pigment- und Bindemittelformulierung und nicht allein die sichtbare Farbbezeichnung. Auch Mischfarben und Grautöne können sich unter ungünstigen Bedingungen verändern.
Für Anwendungen mit hohen Anforderungen an die Langzeitstabilität eignen sich speziell formulierte Siebdruckfarben mit geeigneter Licht- und Wetterbeständigkeit. Entwickler sollten die Auswahl auf den konkreten Farbton, das Substrat, die Druckschicht, die Aushärtung und die zu erwartende Belastung abstimmen.
Worauf sollten Entwickler bei der Auswahl von Druckfarben achten?
| Auswahlkriterium | Warum es wichtig ist |
|---|---|
| UV- und Lichtbeständigkeit | Verhindert Farbveränderungen und Ausbleichen über die Produktlebensdauer. |
| Witterungsbeständigkeit | Schützt die Bedruckung vor Feuchtigkeit, Temperaturwechseln und Sonneneinstrahlung. |
| Chemikalienbeständigkeit | Gewährleistet eine dauerhaft lesbare Beschriftung trotz regelmäßiger Reinigung. |
| Haftung auf der Dekorfolie | Verhindert Ablösungen oder Beschädigungen der Druckschichten. |
| Kompatibilität mit Schutzlack | Nur abgestimmte Materialsysteme erreichen eine hohe Langzeitbeständigkeit. |
| Farbkonstanz | Sichert ein gleichbleibendes Erscheinungsbild über viele Jahre. |
Schutzlacke und Hardcoats
Schutzlacke können die Kratz-, Abrieb- und Reinigungsbeständigkeit der Bedienoberfläche verbessern. Darüber hinaus beeinflussen sie Haptik, Glanzgrad, Reflexionsverhalten und Ablesbarkeit.
Ein Standard-Schutzlack bietet jedoch nicht automatisch einen ausreichenden UV-Schutz. Wenn eine Beschichtung die darunterliegenden Druckschichten zusätzlich vor lichtbedingter Alterung schützen soll, muss sie entsprechend formuliert sein, beispielsweise mit geeigneten UV-Absorbern oder Stabilisatoren.
Entwickler sollten bei der Auswahl einer Schutzbeschichtung Oberflächenhärte, Kratz- und Abriebfestigkeit, Chemikalien- und Reinigungsbeständigkeit, UV- und Witterungsbeständigkeit sowie die gewünschte Haptik und den Glanzgrad gemeinsam bewerten.
Klebstoffe und Sichtfenster
Auch Klebstoffsysteme beeinflussen die Lebensdauer einer Folientastatur. UV-Strahlung, erhöhte Temperaturen, Feuchtigkeit und Reinigungsmedien können je nach Klebstoff zu Haftungsverlust, Verfärbung oder Veränderungen der Elastizität führen.
Besonders kritisch sind Klebestellen an Sichtfenstern, Randbereichen, Gehäuseübergängen und Dichtflächen. Entwickler sollten für Außenanwendungen oder Geräte mit erhöhten Temperatur- und Feuchtebelastungen ein Klebstoffsystem auswählen, das zur jeweiligen Materialkombination und den konkreten Einsatzbedingungen passt.
Auch transparente Sichtfenster stellen besondere Anforderungen. Entwickler müssen ihre Lichtdurchlässigkeit, UV-Beständigkeit und Chemikalienbeständigkeit auf das Folienmaterial, die Druckfarben und die Schutzbeschichtung abstimmen.

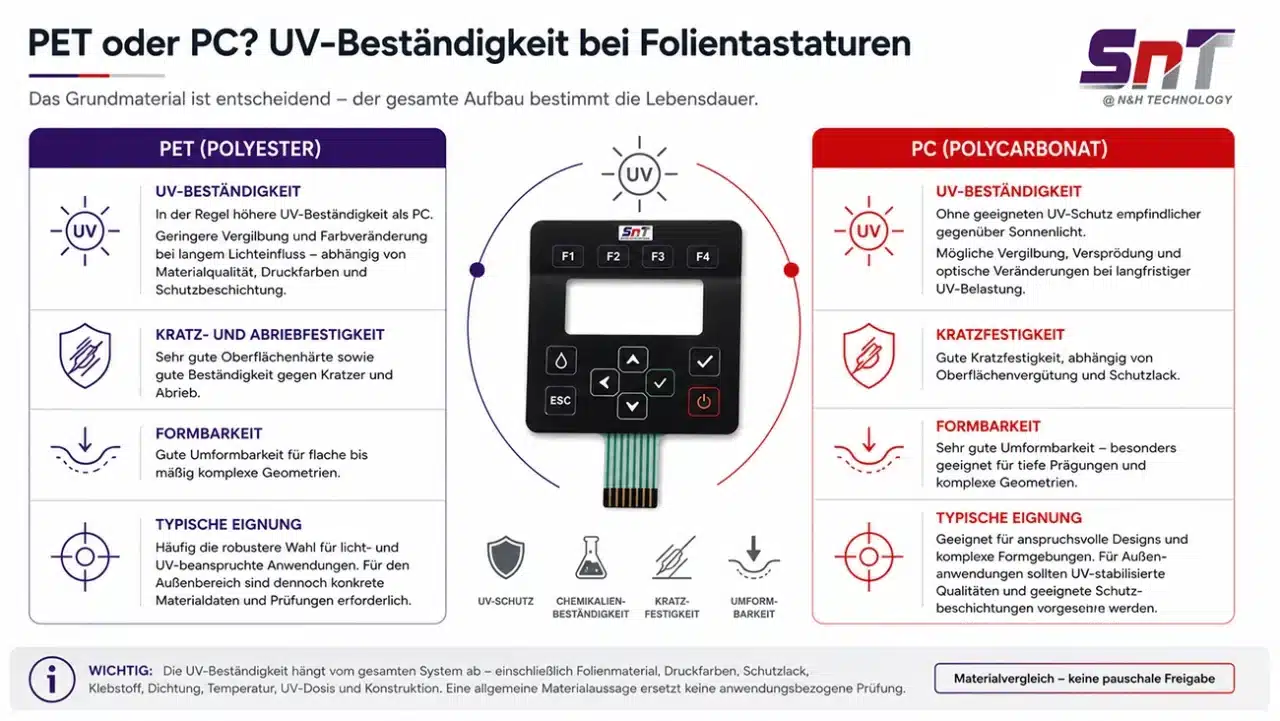

Welche Rolle spielen PET und PC?
PET und PC gehören zu den am häufigsten eingesetzten Folienmaterialien für Folientastaturen. Entwickler sollten die Materialauswahl jedoch nicht allein am Grundmaterial orientieren. Stattdessen müssen sie die Anforderungen der jeweiligen Anwendung und den gesamten Schichtaufbau in ihre Entscheidung einbeziehen.
Polyesterfolien
Polyester, kurz PET, gehört zu den am häufigsten eingesetzten Materialien für industrielle Folientastaturen. Geeignet spezifizierte PET-Folien bieten in vielen Anwendungen eine gute Kombination aus mechanischer Stabilität, Formstabilität, Oberflächenhärte und Chemikalienbeständigkeit.
Auch hinsichtlich der Licht- und UV-Beständigkeit weist PET häufig günstige Eigenschaften auf. Im Vergleich zu Standard-Polycarbonat zeigen geeignete PET-Folien unter langfristiger Lichteinwirkung in vielen Anwendungen geringere Vergilbungs- und Alterungserscheinungen.
Daraus lässt sich jedoch keine uneingeschränkte Eignung für jede Außenanwendung ableiten. Entscheidend sind unter anderem die konkrete Folienqualität, die Druckfarben, die Schutzbeschichtung, der Klebstoff und die thermische Belastung.
PET eignet sich häufig für Anwendungen im Maschinenbau, in der Industrieautomation, der Mess- und Prüftechnik sowie in Geräten, die regelmäßig gereinigt oder desinfiziert werden. Die erreichbare Lebensdauer bei hohen Betätigungszahlen bestimmen jedoch auch die Foliendicke, die Prägegeometrie, die Betätigungskraft und die mechanische Konstruktion.
Polycarbonatfolien
Polycarbonat, kurz PC, wird insbesondere dann eingesetzt, wenn eine sehr gute Umformbarkeit und anspruchsvolle dreidimensionale Geometrie gefragt sind. Das Material eignet sich für tiefe Prägungen, komplexe Tastenkonturen und markante Designmerkmale.
Standard-Polycarbonat reagiert gegenüber langfristiger UV-Belastung jedoch häufig empfindlicher als geeignete PET-Folien. Ohne UV-Stabilisierung oder geeignete Schutzbeschichtung können im Laufe der Nutzungsdauer Vergilbung, Transparenzverlust, Oberflächenveränderungen oder Versprödung auftreten.
Für erhöhte UV-Belastungen können speziell stabilisierte PC-Qualitäten und abgestimmte Schutzbeschichtungen eingesetzt werden. PC ist daher nicht grundsätzlich für Außenanwendungen ungeeignet. Die Materialqualität und der vollständige Schichtaufbau müssen jedoch zur erwarteten Belastung passen.
Die Auswahl zwischen PET und PC sollte deshalb nicht als reine Entscheidung zwischen „Langlebigkeit“ und „Designfreiheit“ verstanden werden. Neben der UV-Beständigkeit müssen auch Prägung, Chemikalienbeständigkeit, Oberflächenhärte, Temperaturverhalten, Transparenz und gewünschte Lebensdauer berücksichtigt werden.
Was ist bei Hinterleuchtung und Dead-Front-Designs zu beachten?
Besondere Anforderungen entstehen bei hinterleuchteten Folientastaturen und sogenannten Dead-Front-Designs. Bei einem Dead-Front-Design sollen Symbole oder Anzeigen bei ausgeschalteter Beleuchtung möglichst unsichtbar bleiben. Bei eingeschalteter Beleuchtung müssen sie klar, gleichmäßig und kontrastreich erscheinen.
Dafür müssen Transparenz, Opazität, Lichtstreuung, Farbwirkung, Druckschichten, Druckregistrierung und das LED- oder Lichtleiterkonzept genau aufeinander abgestimmt werden.
Bereits geringe Veränderungen von Farbton, Transparenz oder Opazität können die Homogenität der Hinterleuchtung beeinträchtigen. Auch die Unsichtbarkeit der Symbole im ausgeschalteten Zustand kann durch Alterungsprozesse verändert werden.
Für die Entwicklung sind deshalb nicht nur UV-beständige Materialien relevant. Ebenso wichtig sind die optische Abstimmung der einzelnen Druckschichten, die Lichtquelle, die Lichtverteilung und die gewünschte Anzeigequalität während der gesamten Produktlebensdauer.
Wie beeinflussen Konstruktion und Einbausituation die UV-Beständigkeit bei Folientastaturen?
Die UV-Beständigkeit einer Folientastatur wird nicht ausschließlich durch die verwendeten Materialien bestimmt. Auch die konstruktive Integration in das Endgerät beeinflusst die tatsächliche Belastung.
Geräte, die dauerhaft nach Süden ausgerichtet oder ohne Verschattung montiert werden, können einer höheren UV- und Temperaturbelastung ausgesetzt sein als vergleichbare Geräte in geschützten Einbaulagen. Transparente Abdeckungen, Gehäusegeometrien, reflektierende Flächen, dunkle Oberflächen und die Wärmeabfuhr beeinflussen ebenfalls das Alterungsverhalten.
Konstruktive Maßnahmen wie eine geeignete Einbaulage, Verschattung, ausreichende Wärmeabfuhr und ein abgestimmter Dichtungsaufbau können dazu beitragen, die Belastung zu reduzieren. Auch die Position der Folientastatur auf dem Gerät, der Neigungswinkel und die Möglichkeit einer direkten Bewitterung sollten bereits in der Konzeptphase berücksichtigt werden.
Die Materialauswahl sollte daher immer gemeinsam mit der Konstruktion betrachtet werden. Eine besonders UV-beständige Dekorfolie kann ihre Vorteile nur dann vollständig ausspielen, wenn auch die übrigen Komponenten und die Einbausituation zur Anwendung passen.
Wie wird die UV-Beständigkeit geprüft?
Materialdatenblätter liefern wichtige Kennwerte, ersetzen jedoch keine anwendungsbezogene Bewertung. In der Praxis wirken UV-Strahlung, Temperatur, Feuchtigkeit, Reinigungschemikalien und mechanische Beanspruchung gleichzeitig auf die Folientastatur ein.
Künstliche Bewitterungsverfahren können eingesetzt werden, um unterschiedliche Materialkombinationen unter reproduzierbaren Bedingungen miteinander zu vergleichen. Prüfungen auf Grundlage der ISO-4892-Reihe oder ASTM G154 können beispielsweise die kombinierte Einwirkung von UV-Strahlung, Temperatur und Feuchtigkeit untersuchen. Die konkrete Prüfmethode muss jedoch zum Materialsystem und zum späteren Einsatzprofil passen.
Beschleunigte Bewitterungsprüfungen erlauben keine pauschale Umrechnung von Prüfzeit in eine bestimmte reale Lebensdauer. Eine definierte Anzahl von Prüfstunden entspricht nicht automatisch einer bestimmten Anzahl von Jahren im Außenbereich. Aussagekräftig werden die Ergebnisse vor allem dann, wenn Prüfzyklen, Materialaufbau, Bewertungsmerkmale und Akzeptanzkriterien vorher festgelegt werden.
Je nach Anwendung können Farb- und Glanzveränderungen, Vergilbung, Transparenz, Haftfestigkeit, Oberflächenhärte, Abriebverhalten, Rissbildung, Versprödung sowie die mechanische und elektrische Funktion untersucht werden. Bei hinterleuchteten Bedieneinheiten sollten zusätzlich Lichtverteilung, Kontrast und Symbolwirkung bewertet werden.
Im SNT Test- und Prüflabor können Folientastaturen und ihre Komponenten projektspezifisch untersucht werden. Dazu gehören beispielsweise elektromechanische Prüfungen, Lebensdauertests, elektrische Funktionsprüfungen sowie Untersuchungen von Material- und Oberflächeneigenschaften. So lassen sich unterschiedliche Materialaufbauten bereits in frühen Entwicklungsphasen vergleichen und mögliche Schwachstellen erkennen.
Wollskala (Blue Wool Scale) – Standard für Lichtbeständigkeit
| Messgröße | Aussage |
|---|---|
| Blue Wool Scale (1–8) | Bewertet die Lichtbeständigkeit von Farbpigmenten. Höhere Werte kennzeichnen eine höhere Lichtbeständigkeit. Die Aussage gilt jedoch nur für das jeweilige Drucksystem und ersetzt keine anwendungsbezogene Bewitterungsprüfung. |
Das wichtigste auf einen Blick
Die UV-Beständigkeit einer Folientastatur ist keine einzelne Materialeigenschaft
Sie entsteht aus dem Zusammenspiel von Dekorfolie, Druckfarben, Schutzbeschichtung, Klebstoffen, Sichtfenstern, Dichtungen und konstruktiver Integration.
PET und PC können je nach Anwendung unterschiedliche Vorteile bieten. Geeignet spezifizierte PET-Folien weisen häufig eine gute Licht- und UV-Beständigkeit auf. PC bietet besondere Vorteile bei tiefen Prägungen, komplexen Geometrien und anspruchsvollen Designkonzepten. Standard-PC ist gegenüber langfristiger UV-Belastung jedoch häufig empfindlicher und sollte für anspruchsvolle Anwendungen entsprechend stabilisiert oder beschichtet werden.
Für Entwickler und technische Einkäufer bedeutet dies, dass die Materialauswahl nicht isoliert erfolgen sollte. Entscheidend ist vielmehr, welche Belastungen während der gesamten Produktlebensdauer auftreten und welche Eigenschaften dauerhaft erhalten bleiben müssen.
Ein abgestimmtes Gesamtkonzept aus Materialauswahl, Drucksystem, Schutzbeschichtung, Klebstoff, Konstruktion und praxisnaher Prüfung schafft die Grundlage für langlebige HMI-Bedieneinheiten. So lassen sich Entwicklungsrisiken reduzieren und Funktion, Lesbarkeit, Bedienkomfort sowie optische Qualität auch unter anspruchsvollen Einsatzbedingungen möglichst lange erhalten.
Häufige Fragen zur UV-Beständigkeit von Folientastaturen
Eine UV-beständige Folientastatur ist so ausgelegt, dass ihre Funktion, Lesbarkeit, Farbwirkung und Oberflächenqualität auch unter definierter UV- und Lichtbelastung möglichst lange erhalten bleiben. Dafür müssen nicht nur die Dekorfolie, sondern auch Druckfarben, Schutzbeschichtungen, Klebstoffe und der konstruktive Aufbau berücksichtigt werden.
Eine pauschale Antwort ist nicht möglich. Geeignet spezifizierte PET-Folien weisen häufig eine gute Licht- und UV-Beständigkeit auf, während PC besondere Vorteile bei tiefen Prägungen und komplexen Geometrien bietet. Für die Auswahl sind jedoch immer die konkrete UV-Belastung, Temperatur, Chemikalien, mechanische Beanspruchung und gewünschte Lebensdauer entscheidend.
Eine Folientastatur kann für den Außenbereich geeignet sein, wenn sämtliche Komponenten auf UV-Strahlung, Temperatur, Feuchtigkeit und mechanische Belastung abgestimmt sind. Eine allgemeine Freigabe allein aufgrund des Folienmaterials ist nicht ausreichend.
Der Rückseitendruck schützt die Druckschichten vor direktem mechanischem Abrieb und reduziert den direkten Kontakt mit Reinigungsmedien. UV- und sichtbare Strahlung können transparente Folien jedoch teilweise durchdringen. Deshalb müssen auch die Druckfarben und Pigmente entsprechend ausgewählt werden.
Nein. Ein Schutzlack verbessert häufig Kratz-, Abrieb- und Reinigungsbeständigkeit. Einen zusätzlichen Schutz vor UV-bedingter Alterung bietet eine Beschichtung nur dann, wenn sie dafür entsprechend formuliert ist, beispielsweise durch geeignete UV-Absorber oder Stabilisatoren.
Die Prüfung kann unter anderem durch künstliche Bewitterung mit UV-Strahlung, Temperatur und Feuchtigkeit erfolgen. Je nach Anwendung werden zusätzlich Farbveränderung, Vergilbung, Transparenz, Haftung, Abrieb, mechanische Funktion und elektrische Eigenschaften bewertet.
