Designoptionen für Folientastaturen und HMI-Bedieneinheiten
Layout, Materialien und Designoptionen für Folientastaturen

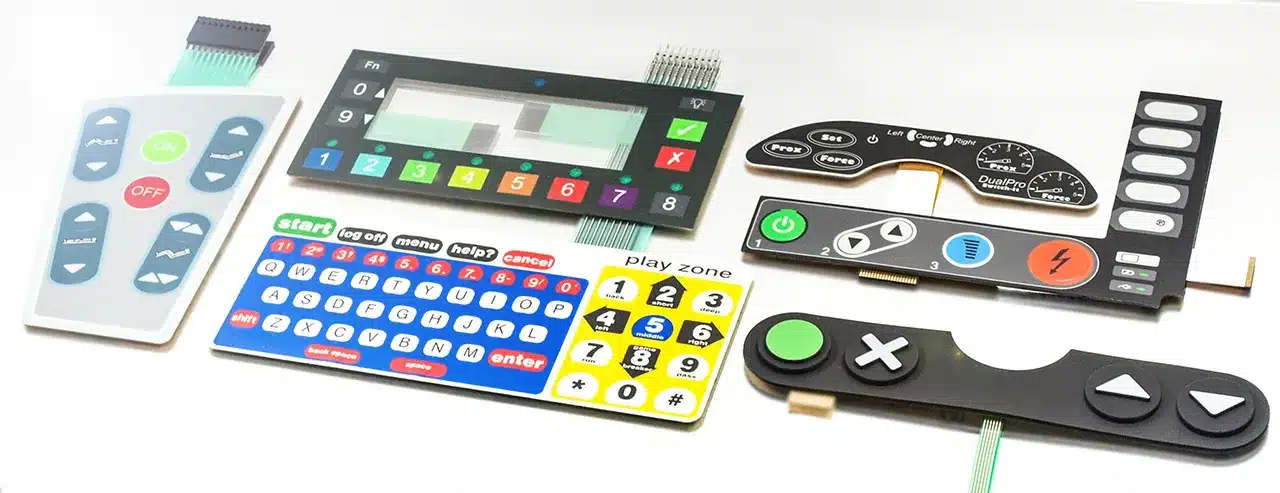

Folientastaturen bieten vielfältige Designoptionen in Bezug auf Materialien, Layout, Tastenstruktur und Funktionalität. Dadurch lassen sich kundenspezifische HMI-Bedieneinheiten entwickeln, die exakt auf die Anforderungen von Industrie, Medizintechnik und Gerätebau abgestimmt sind.
Ihre flexible Bauweise ermöglicht eine präzise Integration in unterschiedlichste Anwendungen – von einfachen Bedienfeldern bis hin zu komplexen Eingabesystemen mit Beleuchtung, Displayintegration oder kapazitiver Touchfunktion.
Blogartikel: Tastaturdesign von Folientastaturen / Was ein gutes Tastaturdesign ausmacht >>
Druckverfahren
Die Beschriftung von Folientastaturen erfolgt mittels Druckverfahren auf der Rückseite der Dekorfolie. Dieses sogenannte Hinterdrucken schützt die grafische Oberfläche dauerhaft vor Abrieb, Chemikalien und mechanischer Beanspruchung und sorgt für eine hohe Lebensdauer im industriellen Einsatz.
Für die Bedruckung kommen vor allem zwei Verfahren zum Einsatz: Siebdruck und Digitaldruck.
Siebdruck

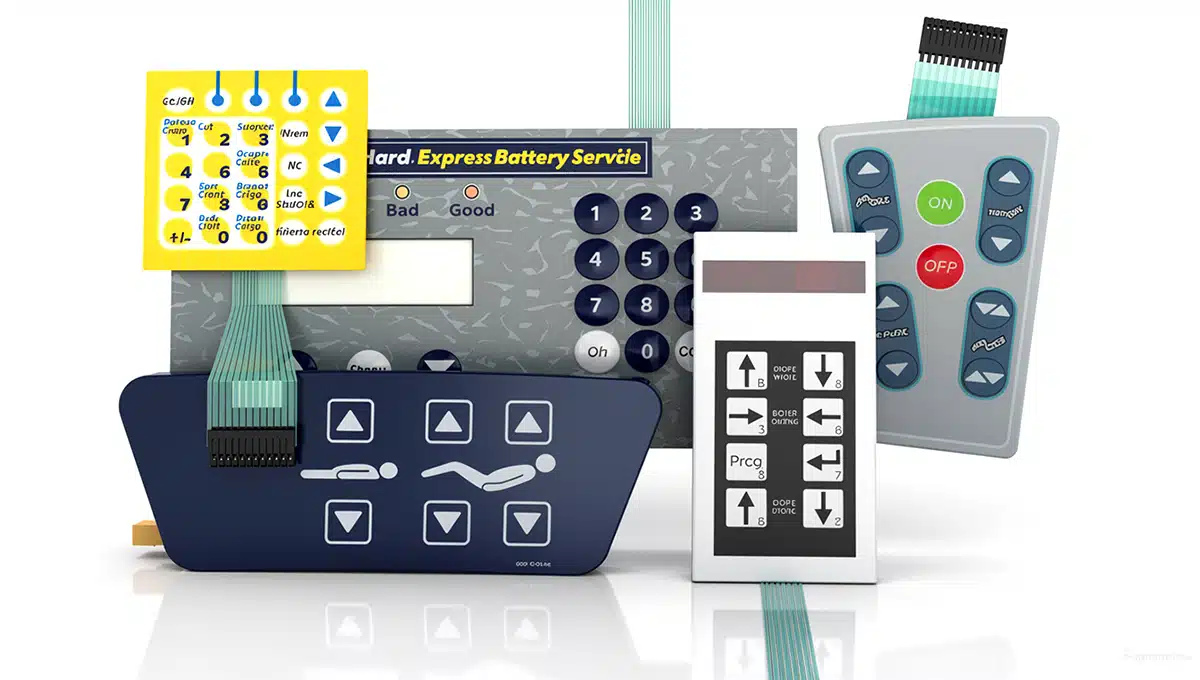

Der Siebdruck ist das bevorzugte Verfahren für Serienanwendungen. Dabei werden Farben durch ein Drucksieb auf die Folie aufgebracht, wodurch eine hohe Farbdeckung, exakte Konturen und eine besonders robuste Oberfläche entstehen. Diese Technik bietet eine hohe Beständigkeit gegenüber Umwelteinflüssen und ist zugleich wirtschaftlich für mittlere und große Stückzahlen.
Digitaldruck

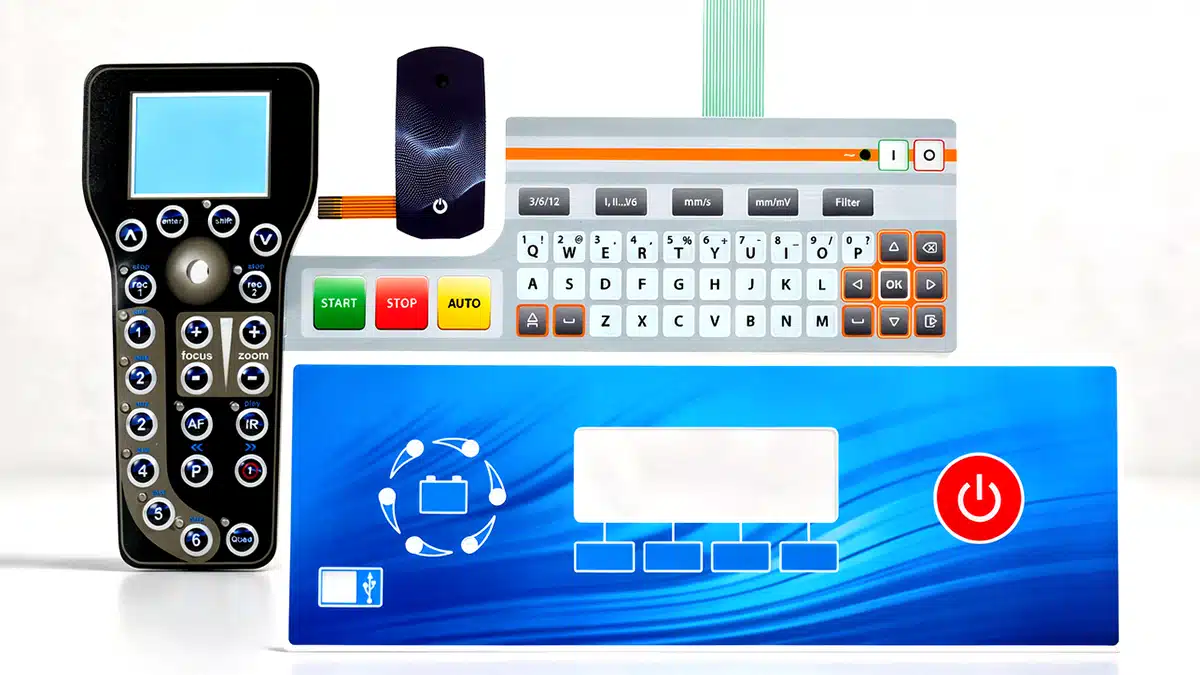

Der Digitaldruck stellt eine flexible Alternative zum Siebdruck dar und eignet sich insbesondere für Prototypen, Kleinserien sowie designorientierte Anwendungen. Da keine Drucksiebe erforderlich sind, entfallen Rüstkosten, wodurch sich auch kurzfristige Anpassungen wirtschaftlich umsetzen lassen.
Besonders bei komplexen Layouts mit Farbverläufen oder fotorealistischen Grafiken bietet der Digitaldruck deutliche Vorteile. Die Technologie ermöglicht eine hohe gestalterische Freiheit und eignet sich ideal für individuelle Bedienoberflächen mit anspruchsvollem Design.
Im Vergleich zum Siebdruck ist die Schichtdicke geringer, wodurch die mechanische Beständigkeit etwas niedriger ausfallen kann. Daher wird der Digitaldruck bevorzugt in Anwendungen eingesetzt, bei denen Flexibilität und Design im Vordergrund stehen.
Folientastatur mit Silikon
Als Alternative zu einer bedruckten Dekorfolie ersetzt eine vollflächige Silikonschicht die klassische Frontfolie. Dadurch entstehen erhabene Tasten mit freier Formgebung sowie integrierte Führungselemente wie abgesetzte Tastenringe, Braille-Beschriftungen oder ausgeprägte Cursortasten.
Die Silikonabdeckung erhöht die mechanische Widerstandsfähigkeit und verbessert gleichzeitig die taktile Orientierung. Solche robusten Folientastaturen mit Silikonoberfläche kommen besonders in industriellen Anwendungen mit hoher Beanspruchung zum Einsatz.

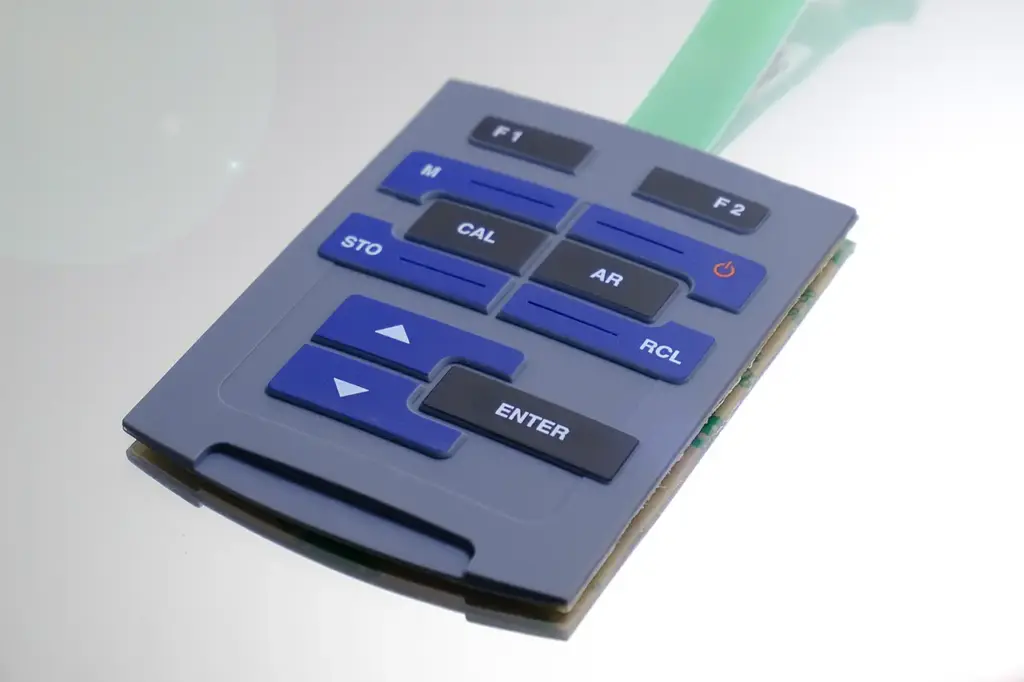

Neben einer vollflächigen Silikonabdeckung lassen sich auch einzelne Tasten gezielt in Silikon ausführen. Eine Folientastatur mit Silikontasten bietet eine griffige Oberfläche und vermittelt eine deutlich hochwertigere Haptik als eine reine Dekorfolie. Unterschiedliche Tastenformen und Geometrien ermöglichen eine klare taktile Führung und verbessern die Bedienbarkeit. So entsteht eine funktionale und zugleich ergonomische Eingabelösung für anspruchsvolle Anwendungen.
Folientastatur mit Metalltasten

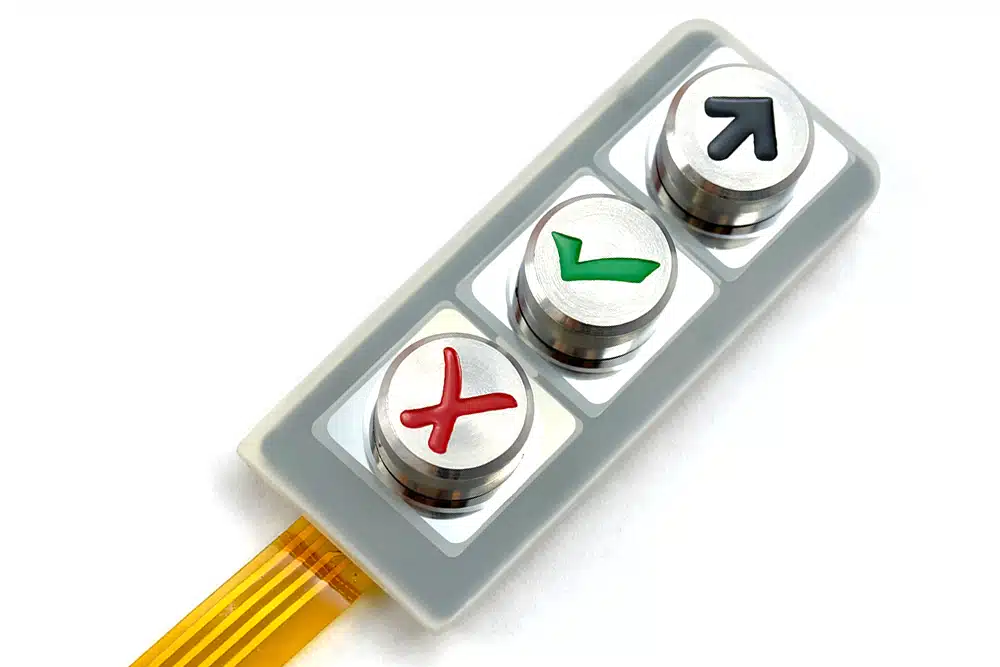

Metalltasten auf Folientastaturen stellen eine durchdachte Hybridlösung dar, die die flache Bauweise der Folientechnologie mit der mechanischen Stabilität massiver Metallkappen kombiniert. So entsteht eine kompakte, robuste und optisch hochwertige Bedienlösung.
Die Metallkappen integrieren sich präzise in den mehrlagigen Folienaufbau. Die Folienstruktur übernimmt die elektrische Kontaktierung und sorgt für eine sichere Integration in die Baugruppe. Die Metalltaste bestimmt dabei Haptik, Oberflächenbeständigkeit und mechanische Belastbarkeit.
Form, Größe und Betätigungseigenschaften passen sich exakt an die projektspezifischen Anforderungen an.
Folientastatur mit Doming / Epoxy
Eine effektvolle Methode zur Umsetzung dreidimensionaler Tasten ist die Epoxy-Veredelung. Hierbei wird, anstelle der Prägung, ein Epoxidmaterial auf die Tastenoberfläche aufgetragen. Dies erzeugt durch seine hohe Transparenz eine besonders edle und glänzende Oberfläche, verleiht den Tasten eine erhabene Optik und sorgt für eine angenehme Haptik.
Für zusätzliche Funktionalität lassen sich die Epoxytasten mit Hinterleuchtungslösungen kombinieren. So entsteht eine multisensorische Bedienoberfläche, die Licht, Haptik und Optik harmonisch vereint.
Oberflächenstrukturen

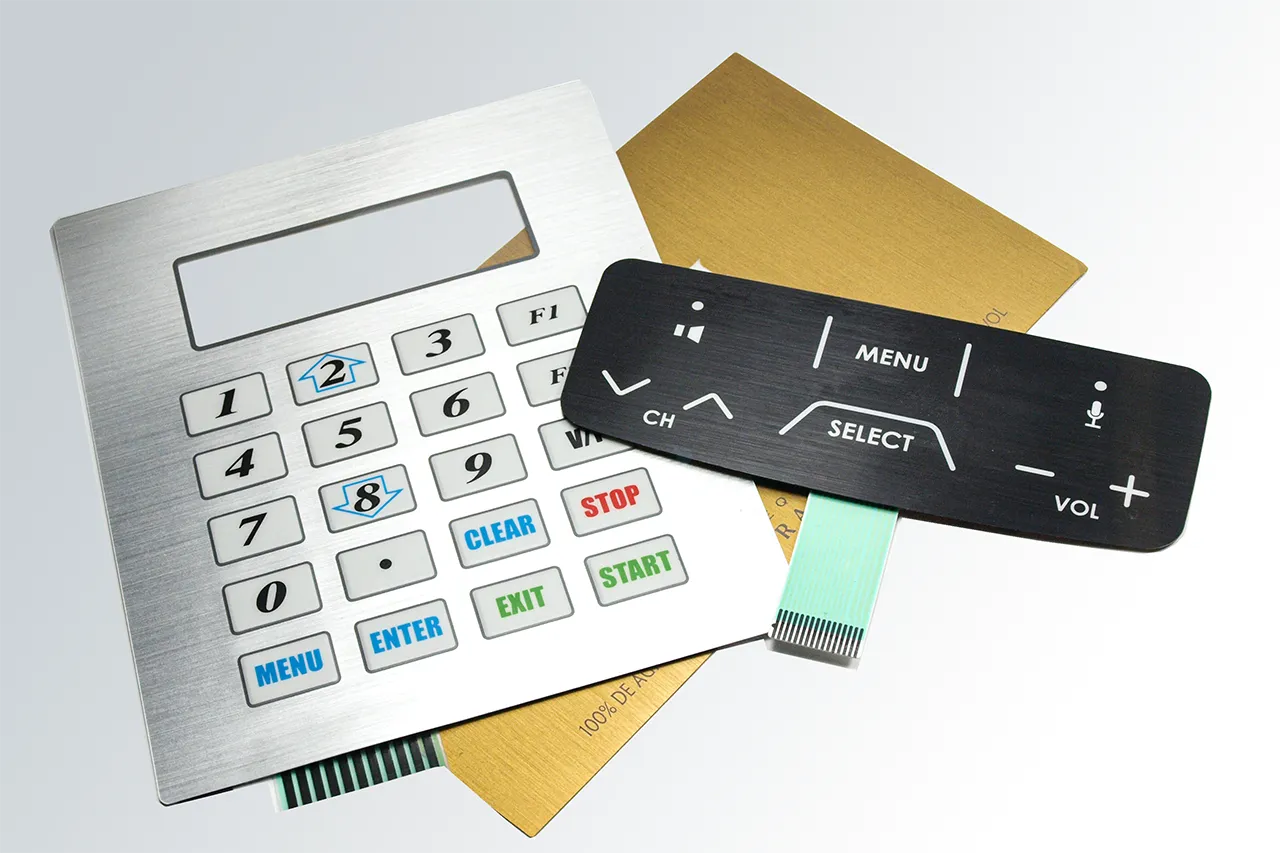

Spezielle Dekorfolien erlauben eine eine breite Palette an Oberflächenstrukturen. Die Möglichkeiten reichen von klassischem Hochglanz bis hin zu einem sanften Seidenmatt-Finish. Darüber hinaus erzielen speziell geprägte Folien einen Metalloptik oder Carbonoptik Effekt.
Einschubtaschen

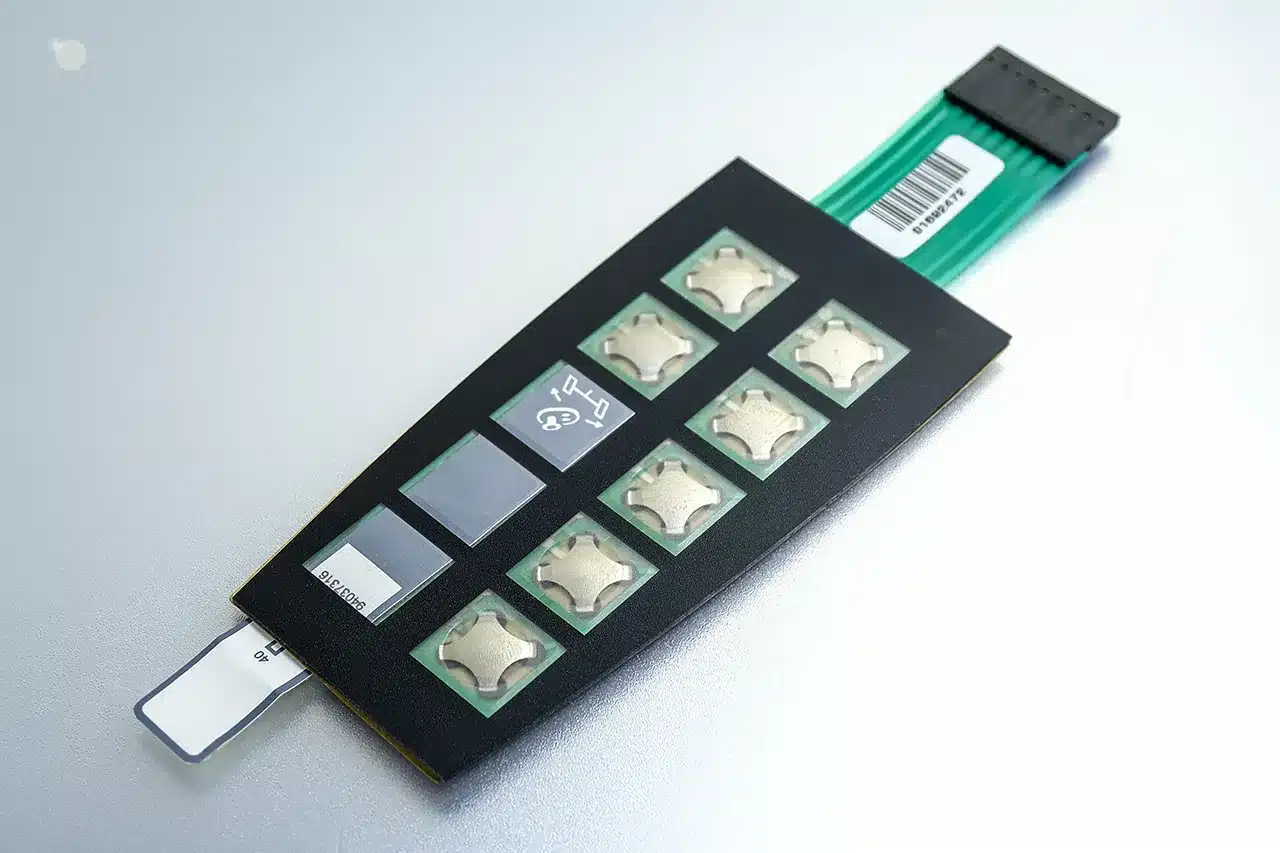

Folientastaturen mit Einschubtaschen bieten eine äußerst praktische Möglichkeit zur individuellen Beschriftung der Tasten. Durch den Einsatz eines bedruckten Einschubstreifens können die Tasten genau nach Ihren Bedürfnissen beschriften werden. Der bedruckte Einschubstreifen wird einfach in die Einschubtaschen über den Tasten geschoben. Dadurch können Sie die Tastenbeschriftung unkompliziert anpassen, ohne die gesamte Tastatur auszutauschen. Dies ist besonders vorteilhaft, wenn sich die Funktionen oder Befehle eines Geräts ändern oder wenn eine mehrsprachige Beschriftung erforderlich ist.
