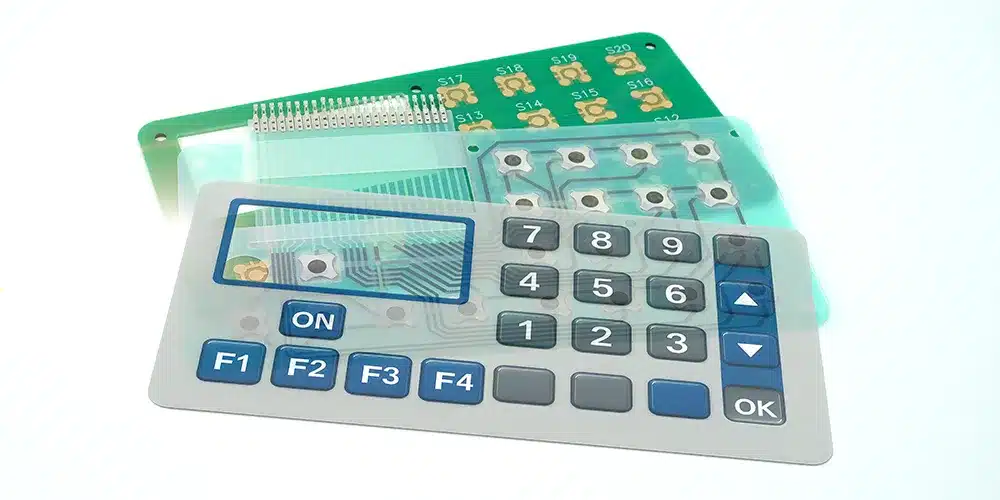

Folientastaturen auf Leiterplatte

PCB als Träger und Schaltungsträger in einem

Wer heute Bedieneinheiten entwickelt, steht vor der Herausforderung, Platz zu sparen, Kosten zu reduzieren und dennoch Zuverlässigkeit sicherzustellen. Die Kombination von Folientastatur und Leiterplatte (PCB) erfüllt diese Anforderungen in besonderem Maße. Sie vereint mechanische Stabilität und elektrische Funktionalität in einem kompakten Bauteil und ermöglicht so eine effiziente, flexible und technisch ausgereifte Gerätekonstruktion.

Ein wesentlicher Vorteil dieser Lösung ist die Möglichkeit, elektronische Bauteile wie LEDs, Widerstände, Controller oder Steckverbinder direkt auf der Leiterplatte zu integrieren. Dadurch entfällt in vielen Fällen die Notwendigkeit zusätzlicher Baugruppen, was sowohl den Montage- als auch den Verdrahtungsaufwand deutlich reduziert. Die elektrische Anbindung kann kundenindividuell ausgeführt werden, beispielsweise über Buchsen, Lötpads oder flexible Flachbandkabel (FFC), wodurch eine unkomplizierte Integration in unterschiedliche Systeme gewährleistet wird.

Leiterplatte bietet ein hohes Maß an Gestaltungsfreiheit

Darüber hinaus bietet die Leiterplatte ein hohes Maß an Gestaltungsfreiheit. Durchbrüche, Bohrungen, Gewindebolzen oder hinterfräste Bereiche lassen sich bereits im Fertigungsprozess präzise umsetzen, ohne dass nachgelagerte Bearbeitungsschritte erforderlich sind. Der mechanische Aufbau kann flexibel an die jeweilige Anwendung angepasst werden – von der Gehäuseintegration bis zur Montage über Einpressbolzen oder Distanzhalter.

Ein weiterer Vorteil liegt in den möglichen Schutzkonzepten. Abhängig von der Einsatzumgebung können Dichtungen integriert werden, die die Einheit zuverlässig gegen Staub, Feuchtigkeit und andere äußere Einflüsse absichern. Schutzarten bis IP67 sind realisierbar. Ergänzend lassen sich Maßnahmen zur elektromagnetischen Verträglichkeit (EMV) sowie spezielle Anforderungen im Hinblick auf Hygiene oder Reinigbarkeit berücksichtigen.

Robustes Basismaterial

Als Basismaterial wird überwiegend FR4 eingesetzt, ein glasfaserverstärkter Epoxidharz-Verbundstoff, der durch hohe Formstabilität, Robustheit und exzellente Isolationseigenschaften überzeugt. Damit bildet FR4 die Grundlage für langlebige und anspruchsvolle Folientastaturlösungen. Das Ergebnis ist eine kompakte, wirtschaftliche und vielseitig gestaltbare Einheit, die sowohl mechanisch als auch elektrisch optimal auf die jeweilige Anwendung zugeschnitten werden kann und die Integration zusätzlicher Elektronik in effizienter Weise ermöglicht.

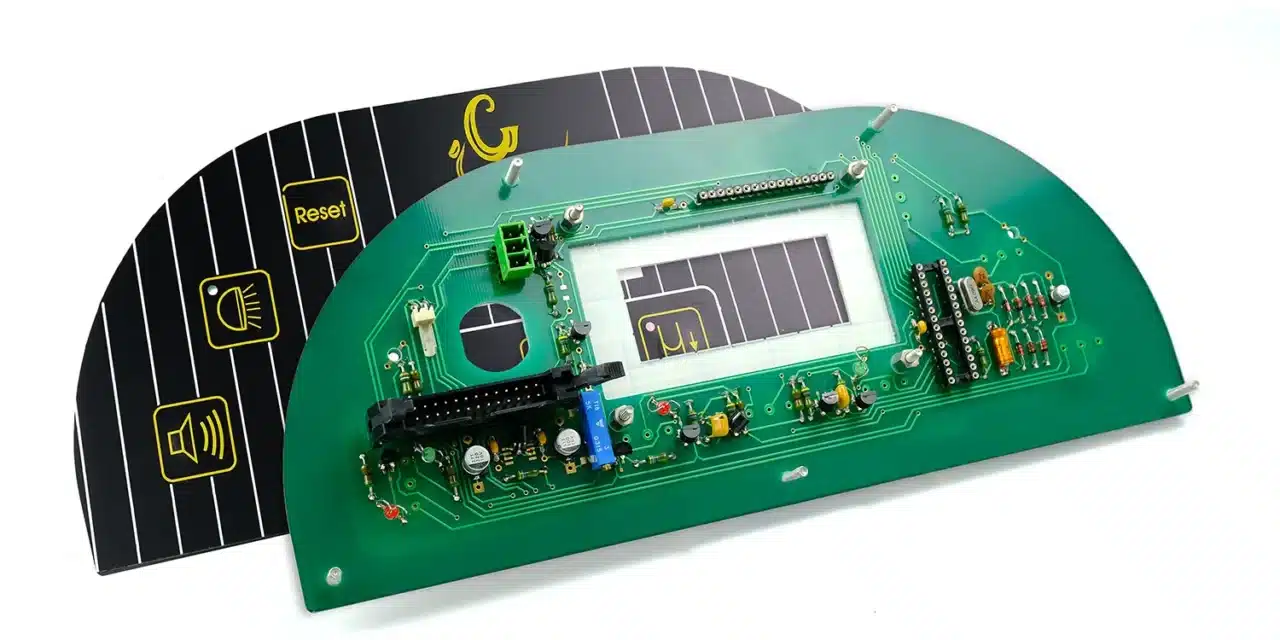

Folientastatur Leiterplatte PCB Integration HMI Bedieneinheit Elektronik

Vorteile einer Leiterplattenlösung

Die Nutzung der Leiterplatte als Träger bietet zahlreiche Vorteile:

  • Kompakter Aufbau – Mechanik und Elektronik in einer Einheit
  • Integration von Bauteilen – LEDs, Widerstände, Controller oder Sensoren können direkt bestückt werden
  • Kosten- und Montagevorteile – weniger Einzelteile, vereinfachte Fertigung
  • Flexibles Design – Durchbrüche, Bohrungen oder Gewindebolzen lassen sich individuell realisieren
  • Bewährtes Material – FR4 bietet Robustheit und hohe Zuverlässigkeit

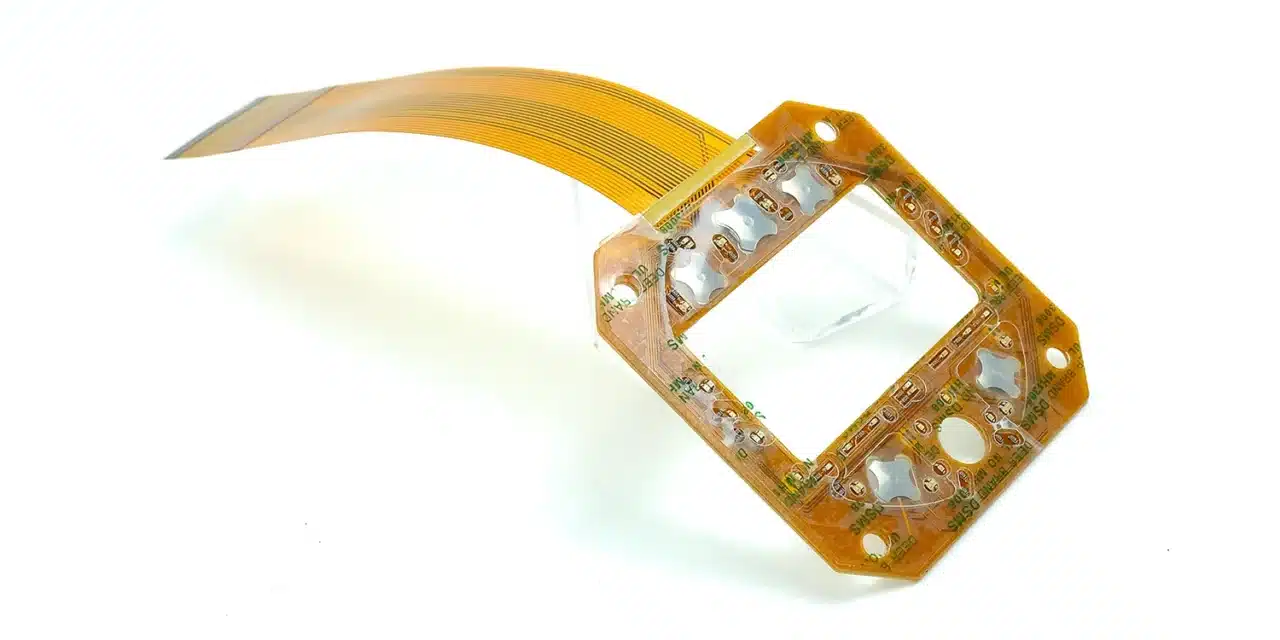

Folientastatur auf Leiterplatte Flexleiter PCB Integration HMI Baugruppe

Technische Eigenschaften der Folientastatur auf Leiterplatte

Neben den konstruktiven Vorteilen spielen auch die technischen Kennwerte eine entscheidende Rolle. Sie bestimmen, wie langlebig, zuverlässig und vielseitig die Eingabelösung eingesetzt werden kann. Folientastaturen auf Leiterplatte erreichen hier Werte, die sie auch für anspruchsvolle Einsatzgebiete interessant machen:

  • Lebensdauer: Über 1 Mio. Schaltspiele, abhängig von Kontaktmaterial und Schaltelement
  • Betätigungskraft: Meist zwischen 3 und 5 Newton
  • Kontaktmaterial: Vergoldete Kontakte für maximale Korrosionsbeständigkeit
  • Schutzarten: Bis IP67, damit staubdicht und gegen zeitweiliges Untertauchen geschützt
  • Anschlussarten: Flexible Flachbandkabel (FFC) mit feinem Rastermaß, leicht zu integrieren

Neben diesen praxisnahen Eigenschaften sind auch die elektrischen Grenzwerte von Bedeutung, insbesondere für die Auslegung der Elektronik und die sichere Integration in das Gesamtsystem.

Technische Daten

ParameterTypischer Wert
Schaltspannung100 mV bis 42 V DC
Schaltstrom1 mA bis 20 mA
Schaltleistung1 mW bis 1 W
Kontaktwiderstand≤ 100 Ω
Isolationswiderstand≥ 1 MΩ
Prellzeit≤ 10 ms
Schalterkapazität≤ 20 pF
Spannungsfestigkeit300 V

Anwendungen mit Leiterplatte (FR4)

  • Medizinische Analysegeräte – Bedienfelder mit integrierten LEDs für Statusanzeigen, kompakt, hygienisch und leicht zu reinigen.
  • Handmessgeräte und mobile Prüfgeräte – platzsparende Integration von Tasten, Anzeigen und Elektronik auf einer einzigen Platine.
  • Haushaltsgeräte (z. B. Kaffeevollautomaten, Küchengeräte) – flache Bedienfelder mit beleuchteten Symbolen, geringer Montageaufwand, wirtschaftlich in der Serienfertigung.
  • Industrielle Steuerungen in kompakten Schaltschränken – Tastatur und Elektronik in einem Bauteil kombiniert, spart Platz und reduziert Verkabelung.

Fazit

die Folientastatur auf Leiterplatte verbindet eine flache und robuste Bedienoberfläche mit den Vorteilen einer direkt integrierten Elektronik. Sie ist dadurch kompakt, langlebig und wirtschaftlich – und eignet sich für ein breites Anwendungsspektrum von der Medizintechnik über den Gerätebau bis hin zu mobilen Systemen.

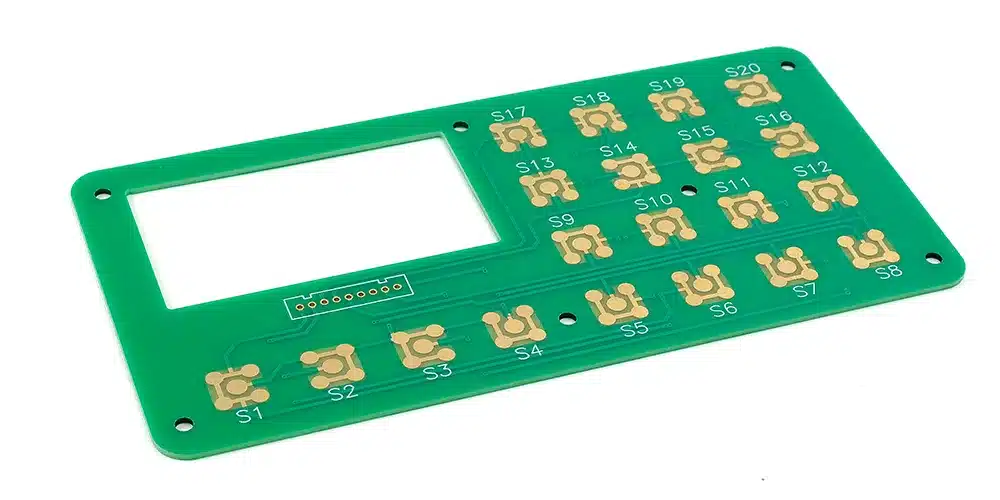

Leiterplatte Folientastatur Kontaktflächen PCB Schaltpunkte HMI
Folientastatur auf Leiterplatte fertige HMI Einheit Bedienpanel integriert

Tipp
Für Anwendungen, in denen eine besonders robuste Front oder eine effiziente Wärmeableitung gefordert ist, kommen weiterhin Folientastaturen auf Aluminium- oder Kunststoffträgerplatten zum Einsatz. Diese klassische Lösung eignet sich vor allem für große Bauformen, Outdoor-Systeme oder Umgebungen mit hoher mechanischer Belastung.
Mehr erfahren: Folientastaturen auf Frontplatten >>
