Betätigungskraft bei Folientastaturen:
Prägung und Metallschnappscheiben

Richtwerte, Empfehlungen & Tipps

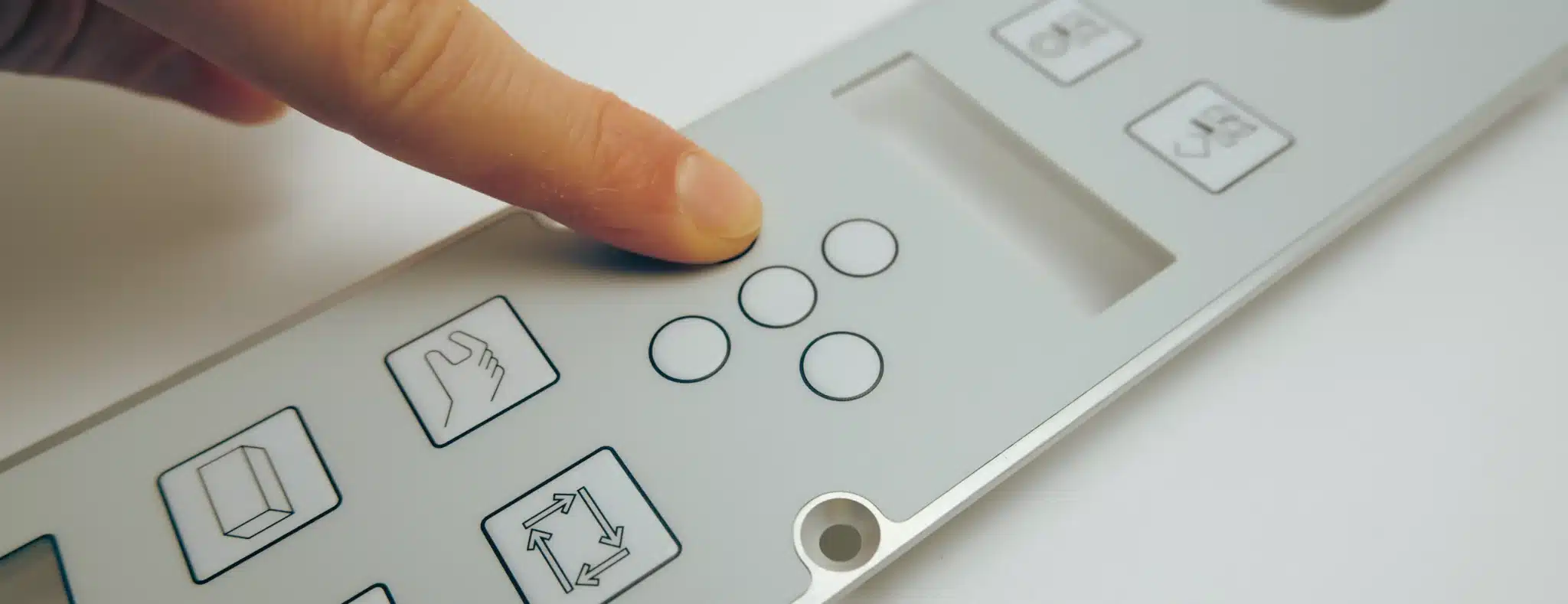

Was ist die Betätigungskraft bei Tastenprägung und Schnappscheiben?

Die Betätigungskraft zählt zu den zentralen Auslegungsparametern bei Folientastaturen und beeinflusst maßgeblich die Auswahl der Schnappscheiben sowie die Gestaltung der Tastenprägung. Sie definiert konkret, wie viel Druck der Anwender aufbringen muss, um eine Taste auszulösen und einen zuverlässigen elektrischen Kontakt herzustellen.

Damit wirkt sich die Betätigungskraft direkt auf die Ergonomie, die Bedienqualität und die Prozesssicherheit aus – insbesondere in industriellen, medizinischen oder mobilen Anwendungen.

Doch welche Auslösekraft eignet sich für welche Branche, und welche Werte haben sich als Standard etabliert? In diesem Artikel zeigen wir, welche Betätigungskräfte in der Praxis eingesetzt werden, welche Faktoren die Auswahl beeinflussen und wie sich die optimale Auslegung für Ihre Anwendung bestimmen lässt.

Was ist die Betätigungskraft?

Die Betätigungskraft bezeichnet die Kraft (gemessen in Gramm oder Newton), die erforderlich ist, um eine Taste oder eine Schnappscheibe auszulösen. Sie hat wesentlichen Einfluss auf das taktile Feedback, die Bedienbarkeit und die ergonomische Handhabung von Eingabesystemen. Häufig wird auch der Begriff Auslösekraft synonym verwendet.

Wichtige Faktoren bei der Wahl der Betätigungskraft:

Standardwerte und gängige Betätigungskräfte

Je nach Anwendungsbereich variieren die üblichen Betätigungskräfte stark. Die gängigsten Werte für Metallschnappscheiben und Tastenprägungen liegen in folgenden Bereichen:

  • Leichte Betätigung: 40 g bis 180 g
  • Mittlere Betätigung: 200 g bis 350 g
  • Schwere Betätigung: 400 g bis 600 g

Das Grundmaterial von Metallschnappscheiben ist in der Regel Edelstahl.
Beschichtungen wie Gold oder Nickel haben nur einen geringen direkten Einfluss auf die Betätigungskraft, wirken sich jedoch auf andere Eigenschaften aus:

Goldbeschichtete Schnappscheiben verbessern die elektrische Leitfähigkeit und Korrosionsbeständigkeit, während Nickelbeschichtungen eine höhere Abriebfestigkeit bieten.

Darüber hinaus beeinflusst die Materialwahl auch den Klangcharakter:
Edelstahlvarianten erzeugen in der Regel ein helleres, prägnanteres Klickgeräusch, während beschichtete oder vergoldete Versionen etwas weicher und gedämpfter klingen.

Empfohlene Betätigungskräfte nach Branchen

BrancheEmpfohlene BetätigungskraftBegründung
Medizin- und Labortechnik150 g bis 250 gLeichte und präzise Bedienbarkeit, Ermüdung vermeiden
Industrie und Maschinensteuerung250 g bis 400 gVermeidung unbeabsichtigter Auslösungen in rauen Umgebungen
Consumerelektronik
(Fernbedienungen, Tastaturen)		80 g bis 200 gAngenehmes Tippgefühl, schnelle Reaktion
Automobilindustrie300 g bis 500 gSicherheit, bewusste Betätigung

Reine Prägung vs. Prägung mit Schnappscheibe

Die Wahl zwischen einer reinen Prägung und einer Prägung in Kombination mit einer Metallschnappscheibe hängt stark vom gewünschten Tastenverhalten, der Lebensdauer und den Anforderungen an das haptische Feedback ab:

LösungEinsatzbereichVorteileNachteile
Nur Prägung (ohne Schnappscheibe)Bedienfelder mit geringer Betätigungshäufigkeit, preiswerte AnwendungenKostengünstig, einfache Fertigung, geringe BauhöheWeniger taktiles Feedback, oft weiches Druckgefühl, geringere Lebensdauer
Prägung mit MetallschnappscheibeIndustrie, Medizintechnik, Automobil, stark beanspruchte TastaturenDeutliches Klickgefühl, hohe Lebensdauer, präziser DruckpunktHöhere Kosten, etwas aufwendigere Montage

Entscheidungskriterien:

  • Taktile Rückmeldung: Wenn der Bediener ein spürbares „Klick“-Feedback wünscht, wird fast immer eine Schnappscheibe verwendet.
  • Lebensdauer: Schnappscheiben halten in der Regel 1 bis 10 Millionen Betätigungen stand, reine Prägungen zeigen schneller Ermüdungserscheinungen.
  • Kosten: Reine Prägungen sind günstiger und für seltener betätigte Tasten oft ausreichend.
  • Einsatzumgebung: In sicherheitskritischen Bereichen (z. B. Automobil, Medizintechnik) wird wegen der besseren Kontrolle und Sicherheit fast immer eine Schnappscheibe verwendet.

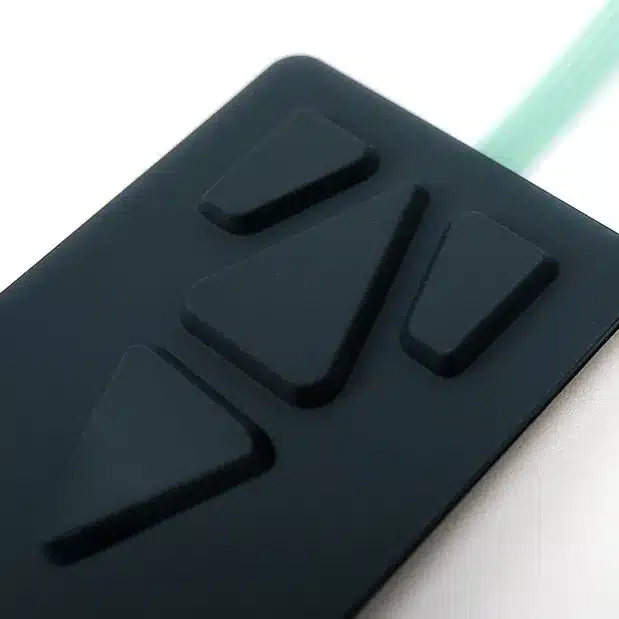

Silikontasten verschiedene Formen Folientastatur Elastomer Tasten Haptik
Silikontasten in unterschiedlichen Formen ermöglichen flexible HMI-Designs mit angepasster Haptik und Betätigungskraft

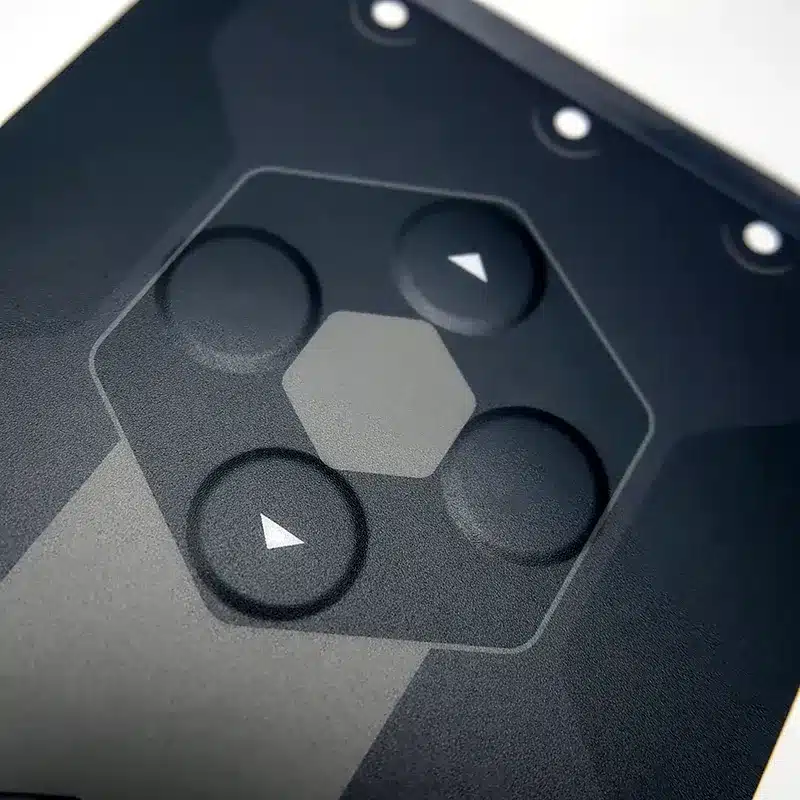

Tastenprägung dunkle Folientastatur haptisches Feedback Druckpunkt
Klassische Tastenprägung für klar definierte Druckpunkte und verbesserte Bediengenauigkeit bei Folientastaturen

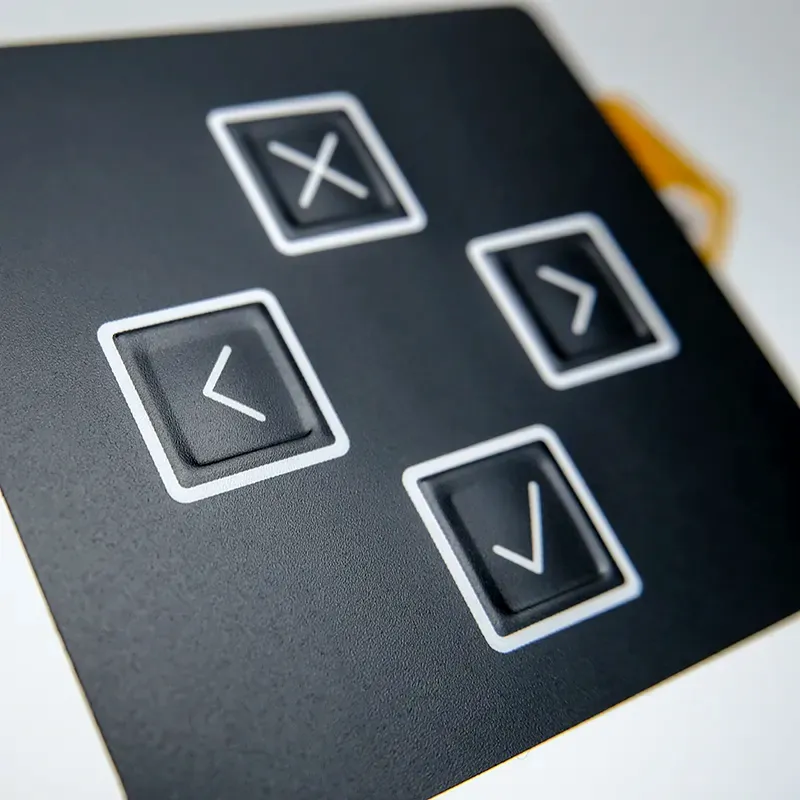

Rahmenprägung Folientastatur Tastenstruktur taktile Führung Bedienfeld
Rahmenprägung sorgt für optische und haptische Abgrenzung einzelner Tastenbereiche und erhöht die Nutzerführung
Kissenprägung Folientastatur weiche Tastenoberfläche ergonomische Bedienung
Kissenprägung bietet eine weiche, ergonomische Tastenform für komfortable und häufige Betätigungen
Blasenprägung Folientastatur Tastenwölbung taktiles Feedback Schnappscheibe
Blasenprägung kombiniert klare Tastenwölbung mit präzisem Druckpunkt – ideal für taktiles Feedback mit Schnappscheiben

Einflussfaktoren auf die Betätigungskraft bei Tastenprägungen

Die Kraft bei Tastenprägungen kann durch verschiedene Faktoren beeinflusst werden:

PrägungstypPrägungshöheTypische BetätigungskraftEmpfohlene Folienstärke
Flache Prägung0,2 mm bis 0,3 mmca. 80 g bis 150 g0,13 mm bis 0,28 mm
Mittelhohe Prägung0,4 mm bis 0,6 mmca. 150 g bis 250 g0,175 mm bis 0,5 mm
Hohe Prägung0,7 mm bis 1,2 mmca. 250 g bis 400 g0,5 mm bis 2,0 mm
  • Materialstärke der Frontfolie:
    • Dünnere Folien verringern die Betätigungskraft.
    • Dickere Folien erhöhen die notwendige Kraft.
  • Geometrie der Prägung:
    • Rundliche oder flache Erhebungen erfordern weniger Kraft.
    • Scharfe Kanten oder kantige Erhebungen erhöhen die Kraft.
  • Kleber und Zwischenschichten:
    • Dickere Kleberschichten oder Abstandshalter erhöhen die Betätigungskraft.

Testmöglichkeiten und Prüfverfahren

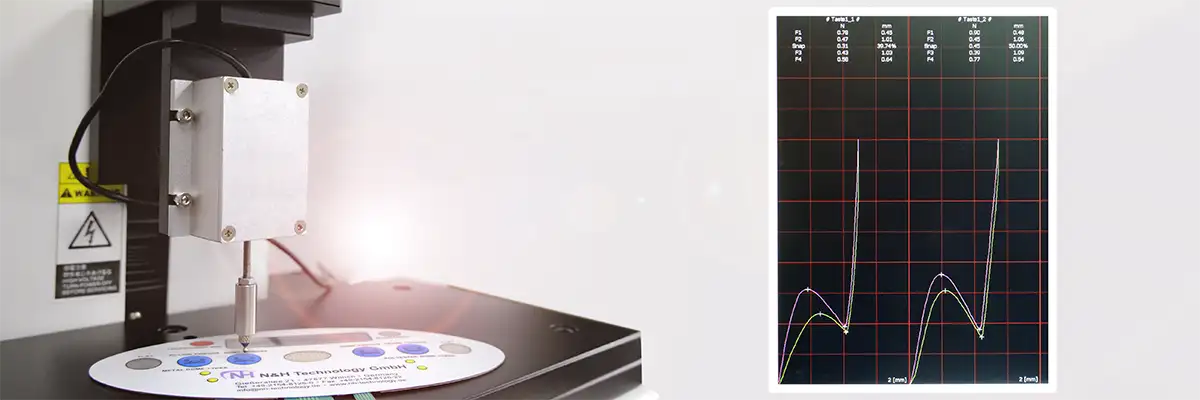

Prüfgerät zur Messung der Betätigungskraft bei Folientastaturen im Testlabor
Kraft-Weg-Diagramm einer Folientastatur zur Analyse des Druckpunktverhaltens

Um die gewünschte Betätigungskraft sicherzustellen, ist es ratsam, die Kraft-Weg-Kennlinien der Tasten mithilfe präziser Prüfgeräte zu erfassen. Kraft-Weg-Diagramme zeigen den exakten Druckverlauf und ermöglichen es, die Haptik bereits in der Entwicklungsphase optimal abzustimmen. Standardisierte Prüfverfahren helfen zudem, die gleichbleibende Qualität in der Serienfertigung sicherzustellen.
In unserem eigenen Testlabor bieten wir solche Prüfungen standardmäßig an.

Lebensdauer und Zuverlässigkeit

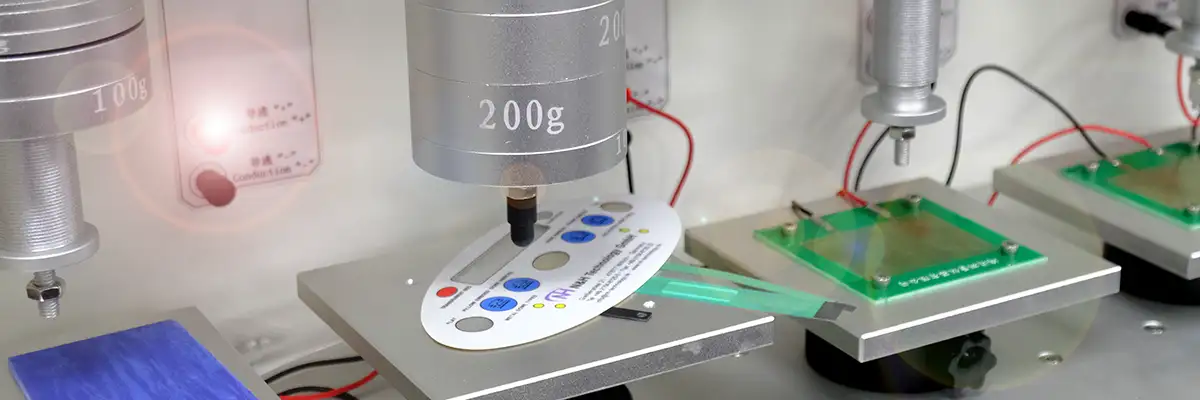

Lebensdauertest von Folientastaturen mit Metallschnappscheiben unter Dauerbelastung
Dauerbelastungstest zur Validierung von Betätigungszyklen und Materialverhalten

Die Lebensdauer von Metallschnappscheiben und Tastenprägungen hängt stark von der Betätigungskraft und der Materialwahl ab. Höhere Betätigungskräfte können die Materialbelastung erhöhen und die Lebensdauer verkürzen. Typische Lebenszyklen von Metallschnappscheiben liegen zwischen 1 und 10 Millionen Betätigungen, abhängig von Kraft und Qualität. Bei reinen Tastenprägungen liegt die Lebensdauer bei max. 1 Millionen Betätigungen. Geringere Kräfte verlängern die Lebensdauer oft, da die mechanische Beanspruchung niedriger ist.

Ergonomische Bedeutung der richtigen Betätigungskraft

Die Auslösekraft hat nicht nur technische, sondern auch ergonomische Auswirkungen. Zu hohe Kräfte können die Hand ermüden, während zu niedrige Kräfte zu Fehlauslösungen führen. Insbesondere bei häufig genutzten Eingabegeräten (z. B. in der Medizintechnik oder Büroanwendungen) spielt dies eine große Rolle.

Fazit

Die richtige Wahl der Betätigungskraft hängt stark von der jeweiligen Anwendung ab. Während in der Medizintechnik geringe Kräfte für präzise Arbeit bevorzugt werden, setzt die Industrie auf robustere Lösungen. Eine sorgfältige Abstimmung der Betätigungskraft trägt nicht nur zur Benutzerfreundlichkeit, sondern auch zur Langlebigkeit und Sicherheit der Produkte bei.

Benötigen Sie Unterstützung bei der Auswahl der optimalen Betätigungskraft für Ihre Folientastaturen oder Metallschnappscheiben?
Kontaktieren Sie uns – wir beraten Sie gerne persönlich und finden die passende Lösung für Ihre Anwendung!
