Folientastatur mit Silikonoverlay

Haptik, Design und technische Möglichkeiten

Silikonoberflächen für individuelle HMI-Bedienkonzepte

Moderne Eingabesysteme müssen nicht nur funktional, sondern auch ergonomisch und langlebig sein. Eine Folientastatur mit Silikonoverlay verbindet den kompakten Aufbau einer Folientastatur mit den besonderen haptischen und gestalterischen Möglichkeiten von Silikon. Statt einer klassischen Dekorfolie bildet eine kundenspezifisch ausgeführte Silikonoberfläche die sicht- und fühlbare Bedienebene.

Dadurch lassen sich stärker ausgeprägte Tastenformen, unterschiedliche Oberflächenstrukturen und funktionale Führungselemente realisieren. Gleichzeitig kann die darunterliegende Folientastatur weiterhin Funktionen wie Leiterbahnen, Metallschnappscheiben, Beleuchtung oder kundenspezifische elektrische Schnittstellen übernehmen.

Technisch gesehen kann die Silikonabdeckung entweder als reine Betätigungsschicht auf das Schaltungspaket laminiert oder mit integrierten Carbonkontakten als leitfähige Eingabelösung realisiert werden. Darüber hinaus ermöglicht die Materialvielfalt von Silikon zahlreiche Designoptionen – von strukturierten Oberflächen über Hochglanzakzente bis hin zu hinterleuchteten Tasten.

Wie ist eine Folientastatur mit Silikonoverlay aufgebaut?

Der konkrete Aufbau einer Folientastatur richtet sich nach den Anforderungen der jeweiligen Anwendung. Bei einer Ausführung mit Silikonoverlay übernimmt das Silikon die Funktion der Bedien- und Designoberfläche und wird mit dem darunterliegenden Schaltungsaufbau kombiniert.

Je nach Konstruktion können beispielsweise Metallschnappscheiben für eine definierte taktile Rückmeldung, integrierte Beleuchtung oder zusätzliche Funktions- und Designelemente vorgesehen werden.

Entscheidend ist, das Silikonoverlay nicht isoliert zu betrachten. Tastengeometrie, Betätigungskraft, Schaltweg, Materialhärte und das darunterliegende Schaltelement beeinflussen gemeinsam das spätere Bediengefühl.

Gerade deshalb sollte die gewünschte Haptik möglichst früh im Entwicklungsprozess definiert und anschließend am Muster validiert werden.

ALT-Text: Aufbau einer Folientastatur mit Silikonoverlay Schichtaufbau Silikonmatte Distanzfolie Schaltschicht
Schichtaufbau einer Folientastatur mit Silikonoverlay inklusive Silikonmatte, Distanzfolie und Schaltschicht

Haptik und Betätigung individuell auslegen

Einer der wesentlichen Vorteile eines Silikonoverlays liegt in der großen Gestaltungsfreiheit der Bedienoberfläche. Tasten können sich deutlich von ihrer Umgebung abheben und mit unterschiedlichen Konturen, Höhen und Geometrien ausgeführt werden. Dadurch lässt sich die Fingerführung gezielt unterstützen.

Auch die Betätigungscharakteristik kann konstruktiv auf die Anwendung abgestimmt werden. Die gewünschte Betätigungskraft einer Folientastatur sollte dabei gemeinsam mit Tastenaufbau und Schaltelement betrachtet werden.

Im Vergleich zu einer klassischen Folienoberfläche vermittelt Silikon zudem eine weichere und elastischere Haptik.

Gedämpfte Betätigungsakustik

Silikon beeinflusst nicht nur die Haptik, sondern auch die akustische Wahrnehmung einer Taste. Die elastische Materialstruktur kann Schwingungen dämpfen und dadurch den Klang der Betätigung verändern. Bei Konstruktionen mit Metallschnappscheiben kann der ansonsten vergleichsweise prägnante metallische Klick dadurch gedämpfter wahrgenommen werden.

Für die Entwicklung eines definierten Bediengefühls sollten daher Kraft, Weg, taktile Rückmeldung und Akustik als zusammenhängende Parameter betrachtet werden. Eine Kraft-Weg-Messung bei Folientastaturen ermöglicht es, das Betätigungsverhalten objektiv zu erfassen und unterschiedliche Tastenaufbauten miteinander zu vergleichen.

Funktionale Gestaltung der Silikontasten

Silikon ermöglicht dreidimensionale Strukturen, die mit einer klassischen flachen Dekorfolie nur eingeschränkt realisierbar sind.

Mögliche Gestaltungsmerkmale sind beispielsweise:

  • erhabene oder vertiefte Tasten
  • unterschiedliche Tastengeometrien und -höhen
  • Führungsringe und Orientierungselemente
  • strukturierte Oberflächen
  • Symbole und funktionale Markierungen
  • unterschiedliche Farben innerhalb eines Bedienkonzepts
  • geometrisch differenzierte Funktionstasten

Damit kann die Formgebung nicht nur dem Produktdesign dienen, sondern gleichzeitig die intuitive Bedienung unterstützen.

Weitere Möglichkeiten zur individuellen Gestaltung finden Sie in unserem Beitrag zu den Designoptionen für Tasten in Folientastaturen.

Folientastatur mit Silikontasten für Automotive Bedienkonzepte

Oberflächen und Designoptionen

Neben der funktionalen Gestaltung bietet Silikon vielfältige Möglichkeiten für das visuelle Erscheinungsbild einer HMI-Bedieneinheit.

  • Oberflächen in Perlmuttoptik
    Ein eleganter Schimmer, der je nach Lichteinfall verschiedene Farbnuancen zeigt und der Tastatur eine hochwertige, edle Optik verleiht.
  • Strukturierte Oberflächen
    Ob Rillen, Wabenmuster oder andere Designs – strukturierte Oberflächen verbessern nicht nur die Haptik, sondern bieten auch visuelle Akzente und helfen bei der Fingerführung.
  • Glänzende oder matte Oberflächen
    Die Wahl zwischen Hochglanz oder einer samtigen, matten Textur ermöglicht die Anpassung an spezifische Designanforderungen und bietet gleichzeitig Schutz vor Kratzern.
Folientastatur mit Silikonoberfläche in matter Ausführung für blendfreie Bedienung
Blendfreie Oberfläche für optimale Lesbarkeit
Folientastatur mit Silikonoberfläche in Hochglanzoptik für hochwertige HMI Designs
Edle Optik mit glatter Oberfläche
Folientastatur mit Silikonoberfläche im Perlmutt Effekt für besondere Designakzente
Individuelle Optik mit edlem Farbeffekt
Silikon Folientastatur mit integrierten Tastensymbolen und klarer Bedienstruktur
Direkt integrierte Icons für intuitive Bedienung

Folientastatur mit Silikonabdeckung und Epoxy

Eine weitere Designoption ist die Kombination eines Silikonoverlays mit Epoxy-Elementen auf ausgewählten Tastenbereichen. Epoxy kann dabei einen optischen und haptischen Kontrast zur umgebenden Silikonoberfläche erzeugen. Insbesondere glänzende, leicht dreidimensional wirkende Bereiche können gezielt hervorgehoben werden. So lassen sich innerhalb einer Bedienoberfläche unterschiedliche Materialien und Oberflächenwirkungen kombinieren – beispielsweise eine matte Silikonfläche mit glänzenden Funktionstasten.

  • Hochwertige Optik
    Die Epoxybeschichtung sorgt für eine langlebige, glänzende Oberfläche mit 3D-Effekt und schützt vor Abrieb und Kratzern.
  • Ergonomische Bedienung
    Die Silikonabdeckung bietet ein angenehmes taktiles Feedback und optimiert die Benutzerfreundlichkeit.
  • Langlebigkeit
    Die Kombination aus Silikon und Epoxid gewährleistet Beständigkeit gegen Umwelteinflüsse, Chemikalien und mechanische Belastungen.
  • Vielfältige Anwendungen
    Geeignet für die Mess-, Regel-, und Steuertechnik, Industrieautomation, Geräte mit anspruchsvoller Benutzerführung und viele weitere Bereiche.
Schichtaufbau einer Folientastatur mit Silikonabdeckung und Epoxy-Coating im Detail
Folientastatur mit Silikonabdeckung und Epoxy-Beschichtung für robuste HMI-Bedienlösungen

Beleuchtung von Folientastaturen mit Silikonoverlay

Auch Beleuchtungsfunktionen lassen sich in ein Bedienkonzept mit Silikon integrieren. Je nach Konstruktion können beispielsweise Symbole, Tastenbereiche oder Statusanzeigen beleuchtet werden.

Dabei müssen Lichtquelle, Materialtransmission, Wandstärken, Geometrie und Farbgebung aufeinander abgestimmt werden. Ziel ist eine klar definierte und möglichst homogene Lichtwirkung ohne unerwünschte Überstrahlung benachbarter Bereiche.

Welche technischen Möglichkeiten dafür zur Verfügung stehen, erläutern wir ausführlicher im Fachartikel zur Beleuchtung von Folientastaturen. Gerade bei komplexeren Beleuchtungskonzepten sollte die optische Wirkung bereits während der Konstruktion berücksichtigt und am Prototyp validiert werden.

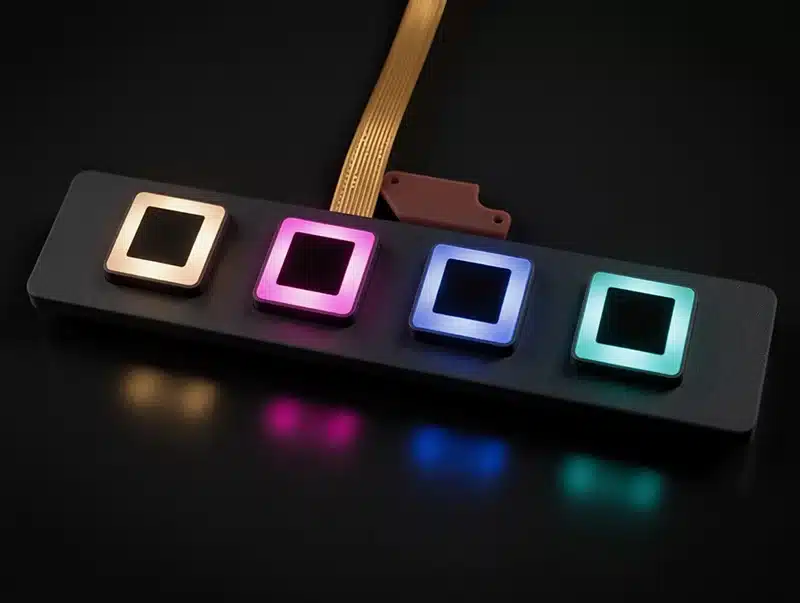

Beleuchtete Folientastatur mit Silikonoverlay und hinterleuchteten Tasten

Wann ist eine Folientastatur mit Silikonoverlay besonders sinnvoll?

Folientastaturen mit Silikonoverlay kommen vor allem dort zum Einsatz, wo eine klassische flache Dekorfolie die Anforderungen an Haptik, Bedienführung oder dreidimensionale Gestaltung nur eingeschränkt abbilden kann. Entscheidend ist daher weniger die Branche als die konkrete Bediensituation.

Bediengeräte mit ausgeprägter taktiler Orientierung

Bei Geräten, die häufig oder teilweise ohne direkten Blick auf das Bedienfeld bedient werden, können deutlich ausgeformte Silikontasten die Orientierung unterstützen. Unterschiedliche Tastenhöhen, Konturen oder Oberflächenstrukturen ermöglichen es, Funktionen bereits über die Haptik voneinander zu unterscheiden.

Das ist beispielsweise bei Handbediengeräten, mobilen Steuerungen, industriellen Bedieneinheiten oder medizinischen Geräten interessant, bei denen Bedienfunktionen eindeutig voneinander abgegrenzt werden sollen.

Bedienfelder mit dreidimensionalen Tasten und Führungselementen

Silikon ermöglicht wesentlich stärker ausgeprägte Geometrien als eine klassische Dekorfolie. Neben einzelnen Tasten können beispielsweise Führungsringe, erhabene Funktionsbereiche, Griffstrukturen oder geometrisch unterschiedliche Tastenformen in die Bedienoberfläche integriert werden.

Dadurch eignet sich die Technologie für HMI-Konzepte, bei denen die Oberfläche nicht nur beschriftet, sondern aktiv zur Benutzerführung eingesetzt werden soll.

Geräte mit gedämpfter Tastenakustik

Bei Folientastaturen mit Metallschnappscheiben kann das Silikonoverlay die akustische Wahrnehmung der Betätigung verändern. Für Geräte, bei denen ein vergleichsweise dezentes Bediengeräusch gewünscht ist, kann dies ein relevantes konstruktives Merkmal sein.

HMI-Lösungen mit hoher gestalterischer Integration

Silikon bietet zusätzliche Möglichkeiten, die Bedienoberfläche an das Produktdesign anzupassen. Farbige Bereiche, unterschiedliche Oberflächenstrukturen, dreidimensionale Formen sowie matte und glänzende Elemente können funktionale und gestalterische Aufgaben miteinander verbinden.

Das ist besonders interessant für Geräte, bei denen die Bedieneinheit einen sichtbaren Bestandteil des Produktdesigns bildet und sich deutlich von einer klassischen Folientastatur unterscheiden soll.

Anwendungen mit besonderen Anforderungen an Reinigung und Medienkontakt

Geschlossene Silikonoberflächen können auch für Bediengeräte interessant sein, die regelmäßig gereinigt werden oder mit Feuchtigkeit und anderen Medien in Kontakt kommen.

Die tatsächliche Eignung muss jedoch anhand des verwendeten Silikonmaterials, der konstruktiven Abdichtung sowie der eingesetzten Reinigungs- und Prozessmedien bewertet werden.

Folientastatur mit Silikonoverlay kundenspezifisch entwickeln

Die Qualität einer solchen Bedienlösung entsteht nicht allein durch die Wahl des Silikons. Entscheidend ist das Zusammenspiel aus Tastengeometrie, Material, Schaltelement, Betätigungskraft, Beleuchtung, elektrischer Anbindung und mechanischer Integration. Deshalb sollten Silikonoverlay und Folientastatur bereits in der Konzeptphase gemeinsam mit Gehäuse, Elektronik und Bedienkonzept entwickelt werden.

Unser Beitrag zur Entwicklung, Konstruktion und Fertigung von Folientastaturen zeigt, welche technischen Parameter dabei bereits in einer frühen Projektphase berücksichtigt werden sollten.
