Verschwindeeffekt bei Folientastaturen
Dead-Front-Effekt durch gezielte Bedruckung und Hinterleuchtung
Der Verschwindeeffekt – auch Dead-Front-Effekt genannt – ermöglicht es, Symbole, Beschriftungen oder Funktionsanzeigen einer Folientastatur erst bei aktivierter Hinterleuchtung sichtbar zu machen. Im ausgeschalteten Zustand bleiben die entsprechenden Elemente weitgehend verborgen und die Bedienoberfläche erscheint geschlossen und reduziert.
Technisch entsteht der Effekt durch das Zusammenspiel von Bedruckung, lichtdurchlässigen Bereichen der Dekorfolie und einer gezielt ausgelegten Hinterleuchtung. Je nach Konstruktion können dafür einzelne LEDs oder flächige Lichtführungssysteme wie Light Guide Films (LGF) eingesetzt werden.
Der Dead-Front-Effekt ist dabei nicht ausschließlich ein Gestaltungselement. Unterschiedliche Symbole oder Funktionen können abhängig vom Betriebszustand eingeblendet werden. Dadurch lassen sich beispielsweise Statusanzeigen, wechselnde Bedienfunktionen oder unterschiedliche Betriebsmodi innerhalb derselben Bedienoberfläche darstellen.
Welche Symbole im ausgeschalteten Zustand verborgen bleiben und wie sie im beleuchteten Zustand erscheinen, wird wesentlich durch die Bedruckung der Folientastatur sowie die Abstimmung von Farbe, Transmission, Lichtquelle und Diffusion bestimmt.
In diesem Beitrag zeigen wir, wie der Verschwindeeffekt bei Folientastaturen technisch umgesetzt wird, welche Beleuchtungsmöglichkeiten zur Verfügung stehen und was bei der Konstruktion zu beachten ist.
Was ist der Dead-Front-Effekt?
Beim Dead-Front-Effekt werden bestimmte grafische Elemente so in die Bedienoberfläche integriert, dass sie ohne Hinterleuchtung nicht oder nur sehr schwach erkennbar sind. Erst wenn die zugehörige Lichtquelle aktiviert wird, treten Symbole, Beschriftungen oder Statusanzeigen sichtbar hervor.
Dadurch können auf derselben Bedienoberfläche unterschiedliche Informationen abhängig vom jeweiligen Betriebszustand dargestellt werden. Beispielsweise können nur die Funktionen sichtbar gemacht werden, die in einem bestimmten Gerätemodus zur Verfügung stehen.
Der Effekt kann sowohl für einzelne Statussymbole als auch für größere Bereiche einer Folientastatur eingesetzt werden.
Wie wird der Verschwindeeffekt technisch umgesetzt?
Für einen zuverlässigen Verschwindeeffekt müssen Dekorfolie, Druckschichten und Beleuchtungssystem aufeinander abgestimmt werden. Die grafischen Elemente werden typischerweise auf der Rückseite der Dekorfolie gedruckt und durch unterschiedlich lichtdurchlässige Druckbereiche definiert.
Mehr zum grundlegenden Verfahren findet sich im Beitrag zur Bedruckung von Folientastaturen.
Für die Hinterleuchtung können unterschiedliche Technologien eingesetzt werden:
| Technologie | Funktion |
|---|---|
| LEDs | Punktuelle Beleuchtung einzelner Symbole oder Funktionsbereiche |
| Light Guide Film (LGF) | Flächige Lichtverteilung bei geringer Aufbauhöhe |
| Diffusionsschichten | Gleichmäßigere Lichtverteilung und Reduzierung sichtbarer Lichtpunkte |
| Transluzente Druckbereiche | Definieren die bei Beleuchtung sichtbaren Symbole |
Besonders wichtig ist eine gleichmäßige Ausleuchtung. Position, Anzahl und Lichtstärke der LEDs sowie die Eigenschaften von Lichtleiter und Diffusionsschichten müssen deshalb bereits bei der Konstruktion berücksichtigt werden.
Weitere Möglichkeiten erläutern wir ausführlich im Beitrag zur Beleuchtung von Folientastaturen.
Mehrfarbige und zustandsabhängige Anzeigen

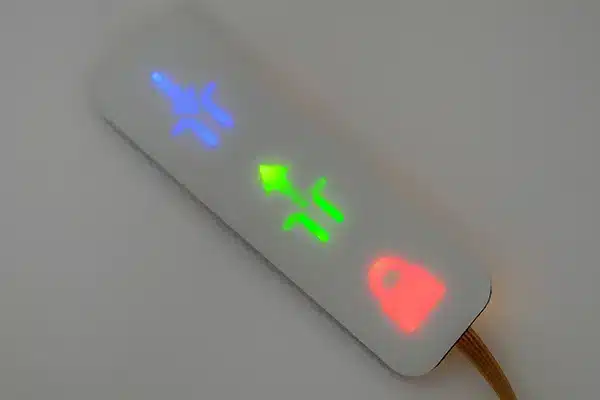

Durch den Einsatz unterschiedlicher LEDs können Dead-Front-Symbole auch mehrfarbig oder abhängig vom jeweiligen Gerätezustand dargestellt werden. So kann dasselbe Bedienfeld beispielsweise unterschiedliche Statusinformationen oder verfügbare Funktionen visualisieren.
Bei der Konstruktion müssen dafür Lichtführung, Druckfarben und die gewünschte Darstellung gemeinsam betrachtet werden. Insbesondere bei mehreren nebeneinanderliegenden Leuchtbereichen sollte eine unerwünschte Lichtübertragung zwischen den einzelnen Symbolen berücksichtigt werden.
In Verbindung mit kapazitiven Folientastaturen lassen sich zudem geschlossene Bedienoberflächen realisieren, bei denen Touch-Funktionen und beleuchtete Symbole miteinander kombiniert werden.
Vorteile des Dead-Front-Effekts
- Reduzierte Bedienoberfläche:
Nicht benötigte Symbole können im ausgeschalteten Zustand verborgen bleiben. - Zustandsabhängige Benutzerführung
Funktionen können abhängig von Betriebszustand oder Gerätemodus sichtbar gemacht werden. - Integration von Statusanzeigen
Beleuchtete Symbole können unmittelbar innerhalb der Bedienoberfläche angeordnet werden. - Geschlossene Oberfläche
Die grafischen Funktionen werden innerhalb der Dekorfolie realisiert, sodass keine zusätzlichen mechanischen Anzeigeelemente erforderlich sind.
Was muss bei der Konstruktion berücksichtigt werden?
Der Dead-Front-Effekt sollte bereits während der Entwicklung und Konstruktion der Folientastatur berücksichtigt werden. Nachträglich lässt sich die Funktion nur eingeschränkt ergänzen, da mehrere Komponenten voneinander abhängig sind.
Zu berücksichtigen sind insbesondere Farbe und Material der Dekorfolie, Bedruckung und Transmission, Größe und Geometrie der Symbole, LED-Position und Lichtstärke, Lichtführung und Diffusion sowie der Abstand benachbarter Leuchtbereiche.
Auch die Umgebungshelligkeit spielt eine Rolle. Ein Symbol, das in dunkler Umgebung deutlich sichtbar ist, muss nicht automatisch unter heller Umgebungsbeleuchtung dieselbe Wirkung erzielen.
Typische Anwendungen
Dead-Front-Effekte eignen sich insbesondere für Bedienoberflächen, bei denen Funktionen oder Statusinformationen abhängig vom Betriebszustand angezeigt werden sollen. Typische Einsatzbereiche sind industrielle HMI-Systeme, medizinische Geräte, Haushaltsgeräte, Automotive-Bedienelemente sowie Steuerungen für Gebäude- und Smart-Home-Anwendungen.
Medizintechnik
Klare, geschlossene und hygienische Oberflächen reduzieren bewusst sichtbare Elemente und blenden Funktionen erst bei Bedarf ein. So verbessern sie sowohl die Reinigbarkeit als auch die sichere, intuitive Bedienung.

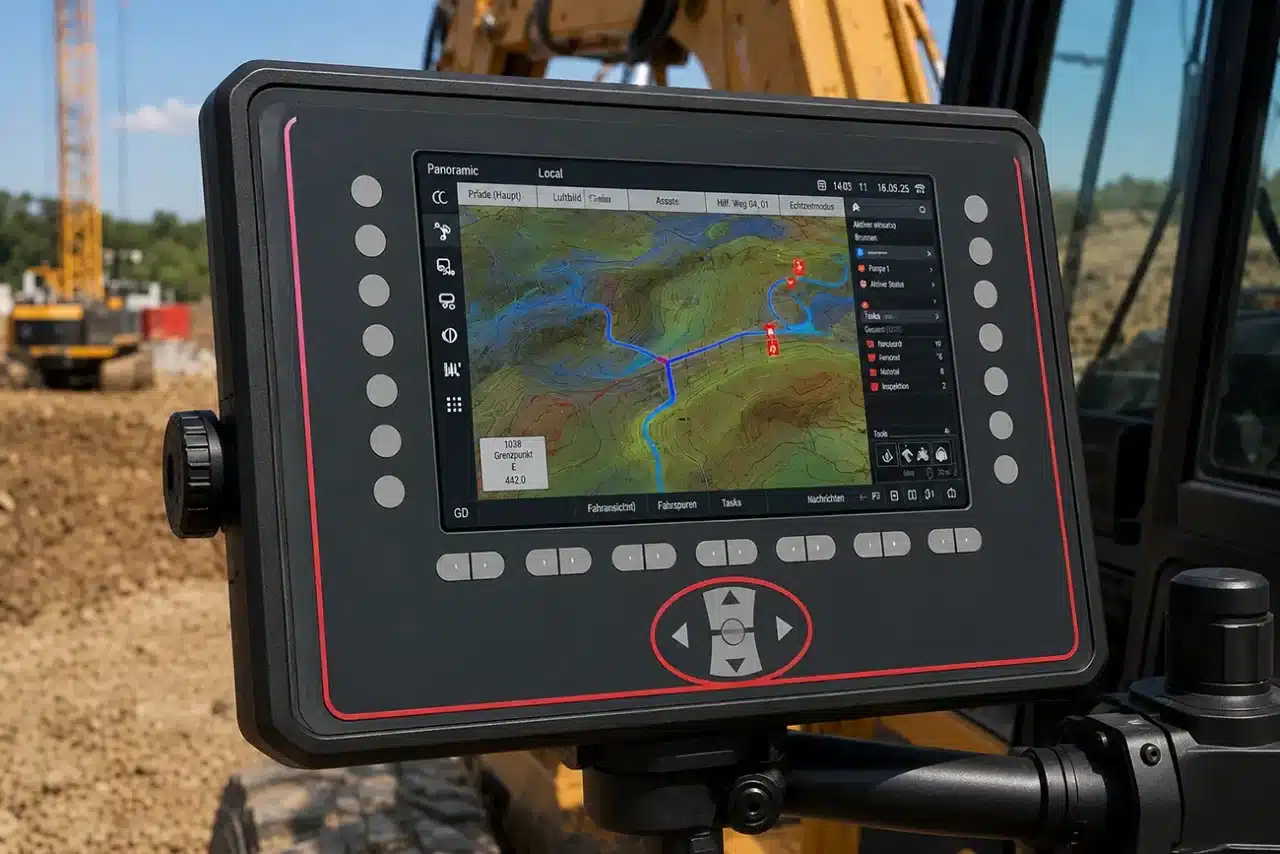

Industrie & Maschinenbau
Systeme zeigen Status- und Funktionsanzeigen gezielt nur dann an, wenn sie benötigt werden. Dadurch strukturieren sie selbst komplexe Bedienfelder und ermöglichen eine schnelle, fehlerarme Interaktion.
Automotive
Der Dead-Front Effekt gestaltet moderne Cockpitlösungen, passt Anzeigen dynamisch an Tag- und Nachtsituationen an und führt den Nutzer gezielt durch die Bedienung.
Haushaltsgeräte
Kaffeemaschinen, Backöfen oder Waschmaschinen integrieren minimalistische Bedienfelder, die sich erst bei Aktivierung öffnen und Design sowie Funktion konsequent verbinden.
Konsumgüter / Smart Home
Steuerpanels fügen sich nahtlos in moderne Wohnumgebungen ein, liefern gezieltes LED-Feedback und ermöglichen gleichzeitig eine klare, intuitive Bedienung.
Dead-Front-Effekt frühzeitig einplanen
Der Verschwindeeffekt erfordert eine präzise Abstimmung von Dekorfolie, Druckaufbau, Symbolgestaltung und Beleuchtung. Insbesondere bei mehreren Leuchtzonen oder unterschiedlichen Farben sollten Lichtführung und grafischer Aufbau bereits während der Entwicklung gemeinsam ausgelegt werden.
Welche weiteren Parameter bei einer neuen Bedieneinheit definiert werden sollten, haben wir auf der Seite Folientastatur planen und spezifizieren zusammengefasst.
Wie Dead-Front-Ausführungen in der Praxis wirken, lässt sich außerdem anhand unserer Muster-Folientastatur beurteilen.
