Produktion und Fertigung von Folientastaturen

Vom Foliendruck über die Montage bis zur Qualitätsprüfung

So entsteht eine kundenspezifische Folientastatur

Folientastaturen sind essenzielle Komponenten in vielen industriellen und technischen Anwendungen. Trotz ihrer flachen Bauweise besteht eine kundenspezifische Folientastatur aus mehreren funktionalen Schichten, deren Herstellung und Montage ein hohes Maß an Präzision erfordern.

Vor der eigentlichen Fertigung stehen die technische Planung und Konstruktion. Welche Anforderungen dabei zu Projektbeginn definiert werden sollten, haben wir auf unserer Seite Folientastatur planen und spezifizieren zusammengefasst.

Wie aus diesen Anforderungen anschließend eine technisch abgestimmte und serienreife Lösung entsteht, zeigt unser Fachbeitrag zur Entwicklung und Konstruktion von Folientastaturen.

Nach der technischen Freigabe beginnt die eigentliche Produktion. Dieser Beitrag zeigt die wichtigsten Fertigungsschritte – von der Materialvorbereitung und dem Druck über Stanzen und Montage bis zur abschließenden Qualitätskontrolle.

1. Produktionsfreigabe und technische Unterlagen

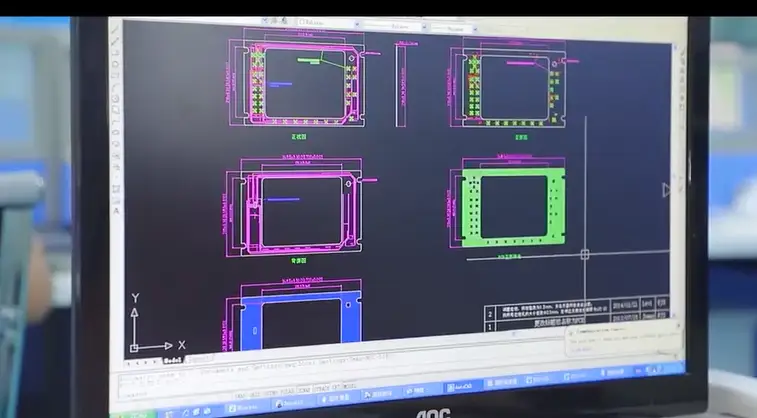

Konstruktion-einer-Folientastatur

Vor Produktionsbeginn werden die freigegebenen technischen Unterlagen für die Fertigung vorbereitet. Dazu gehören unter anderem die finalen Abmessungen, das Tasten- und Schaltungslayout, der definierte Schichtaufbau sowie die Spezifikationen für Materialien und optionale Komponenten.

Die eigentliche Entwicklung und Konstruktion der Folientastatur ist zu diesem Zeitpunkt bereits abgeschlossen. Auf Basis der freigegebenen Daten können anschließend Materialbeschaffung, Werkzeuge und die einzelnen Fertigungsschritte vorbereitet werden.

2. Materialauswahl und -vorbereitung

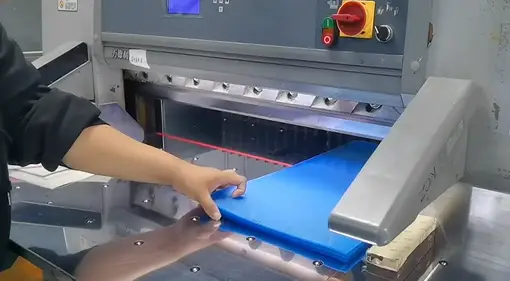

Das Folientastaturmaterial wird auf die benötigten Abmessungen zugeschnitten

Mit der Designfreigabe starten wir direkt in die Materialbeschaffung und Produktionsvorbereitung. Für das Grafik-Overlay und die Schicht mit den Schaltkreisen kommen in der Regel Polyester (PET) oder Polycarbonat (PC) zum Einsatz, da diese Materialien robust und chemikalienbeständig sind. Das Material wird auf die benötigten Abmessungen zugeschnitten, um Materialverluste zu minimieren und die Produktionskosten zu optimieren.

3. Druck des Grafik-Overlays

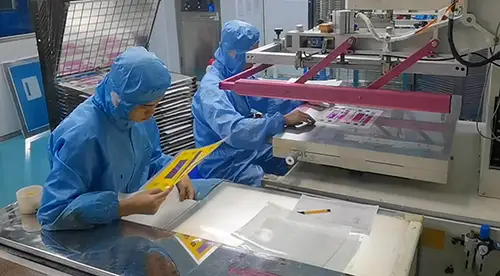

Siebdruck einer Folientastatur

Wir drucken das Grafik-Overlay – also die sichtbare und funktionale Oberfläche der Tastatur – wahlweise im Sieb- oder Digitaldruckverfahren. Beide Drucktechniken bieten spezifische Vorteile, die wir je nach Designanforderung und Produktionsvolumen gezielt einsetzen.

4. Stanzen und Formen

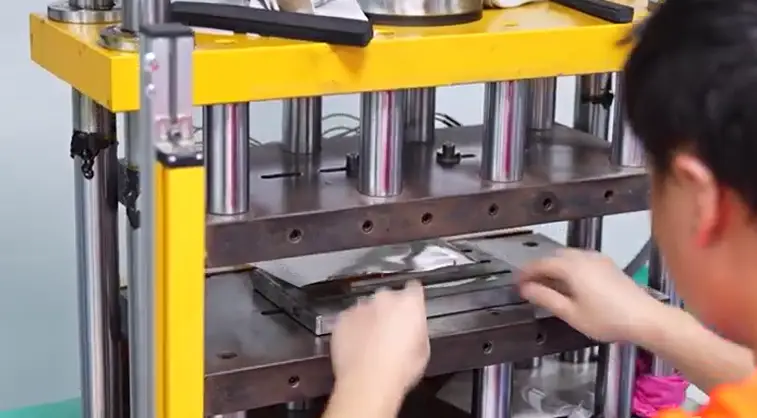

Stanzen einer Folientastatur mit Werkzeug

Im Anschluss an den Druckprozess stanzen wir die Folien exakt aus und bringen Positionier- sowie Befestigungslöcher mithilfe automatisierter Präzisionsmaschinen ein. Bei Prägungen kommen spezielle Werkzeuge zum Einsatz.

Für die Prototypenfertigung nutzen wir spezielle Testwerkzeuge, mit denen wir rasch und flexibel auf Designänderungen reagieren können. Diese Werkzeuge dienen dazu, erste Funktionsmuster zu erstellen und mögliche Designänderungen zu prüfen.

In der Serienproduktion werden anschließend Serienwerkzeuge eingesetzt, die eine gleichbleibend hohe Präzision und Wiederholgenauigkeit sicherstellen. Diese Werkzeuge garantieren, dass alle Öffnungen, Durchbrüche und Positionierlöcher für Tasten, Befestigungen und Elektronikkomponenten exakt platziert sind, um eine reibungslose Integration in das Endprodukt zu ermöglichen.

5. Integration von Elektronik und Zusatzkomponenten

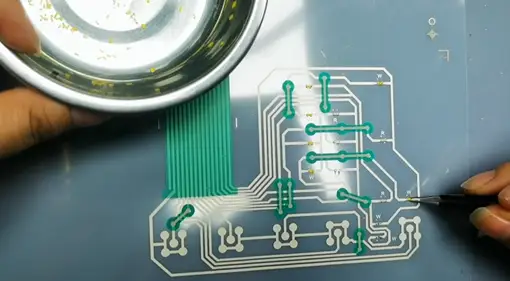

Montage der LED's in eine Folientastatur

Vor der finalen Montage werden elektronische Komponenten, wie LEDs für die Hintergrundbeleuchtung oder Metallschnappscheiben für taktiles Feedback, in die Tastatur integriert. Diese Komponenten müssen präzise platziert werden, um die gewünschten Funktionen zu gewährleisten.

Die korrekte Platzierung und Integration der Elektronik ist entscheidend, um eine zuverlässige Funktion und die Langlebigkeit der Tastatur sicherzustellen.

6. Serienfertigung und Montage

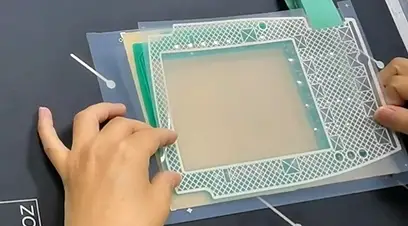

Montage der einzelnen Schichten einer Folientastatur

Nach der erfolgreichen Integration der Elektronik erfolgt die Montage der einzelnen Schichten der Folientastatur. In dieser Phase werden das Grafik-Overlay, die Abstandsschicht, die Schicht mit den Schaltkreisen und die Klebeschichten sorgfältig zusammengefügt.

Eine präzise Ausrichtung der Schichten ist entscheidend, um eine einwandfreie Funktion zu gewährleisten. Im letzten Schritt bringen wir das gesamte Folienpaket durch präzises Schneiden oder Stanzen in die endgültige Form.

7. Qualitätskontrolle und Funktionstests

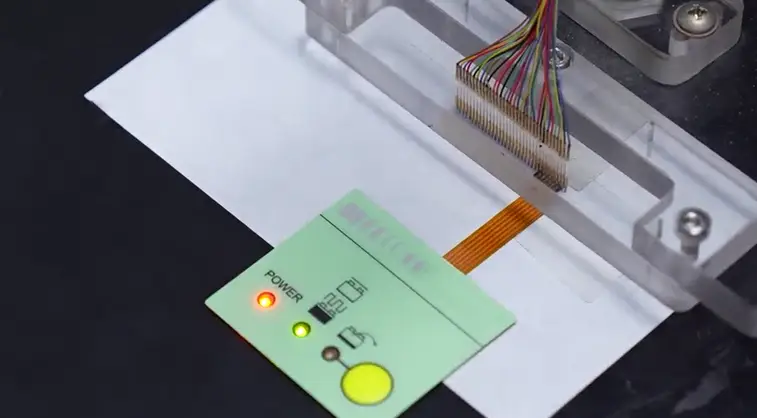

Funktionstest einer Folientastatur

Nach der Montage durchlaufen die Folientastaturen umfassende Qualitätskontrollen. Hierbei werden Funktionstests durchgeführt, um sicherzustellen, dass alle Schaltungen korrekt arbeiten, die Klebeschichten zuverlässig haften und das Grafik-Overlay den Spezifikationen entspricht.

8. Endmontage und Verpackung

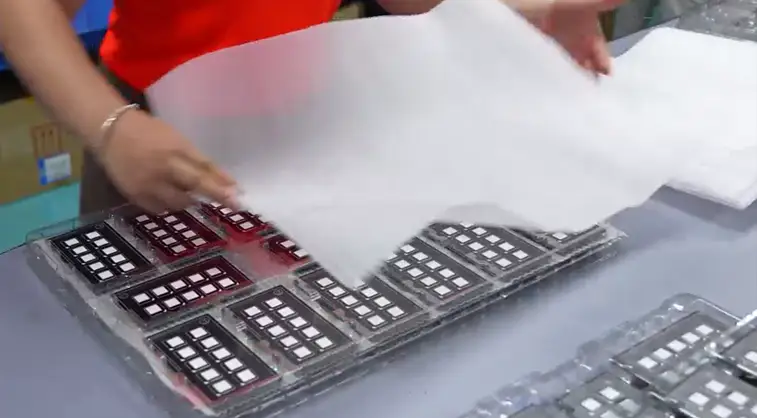

Verpackung einer Folientastatur

Nach Abschluss der Qualitätskontrolle erfolgt die Endmontage. Die Folientastaturen werden, wenn beauftragt, in Trägerrahmen integriert, je nach den spezifischen Anforderungen der Anwendung.

Danach erfolgt die Verpackung für den Versand. Dabei wird auf eine sichere und effiziente Verpackung geachtet, um Beschädigungen während des Transports zu vermeiden.

Von der Planung bis zur serienreifen Folientastatur

Die zuverlässige Produktion einer Folientastatur beginnt bereits lange vor dem ersten Fertigungsschritt. Eine klar definierte Spezifikation und eine fertigungsgerechte Konstruktion schaffen die Grundlage dafür, dass Materialien, Schichtaufbau, Schaltung und zusätzliche Funktionen optimal aufeinander abgestimmt sind.

Sie befinden sich noch am Anfang Ihres Projekts? Unsere Checkliste zur Planung einer Folientastatur zeigt, welche technischen Anforderungen und Informationen für die Projektvorbereitung relevant sind.
