Der Lebensdauertest / Life Cycle Test

Messverfahren zur Qualitätsprüfung von Folientastaturen

Zuverlässigkeit unter Dauerbelastung: Lebensdauer von Folientastaturen im Härtetest

In einer Welt, in der Bedienoberflächen täglich millionenfach beansprucht werden, ist die Langlebigkeit von Folientastaturen weit mehr als nur ein Qualitätsmerkmal – sie ist ein entscheidender Erfolgsfaktor für Produktentwicklung, Sicherheit und Wirtschaftlichkeit. Insbesondere in Branchen wie der Industrieautomation, Medizintechnik, Gebäudetechnik oder dem Maschinenbau zählt daher jeder einzelne Tastendruck. Denn nur wenn dieser auch nach Jahren noch zuverlässig funktioniert, lässt sich ein dauerhaft störungsfreier Betrieb gewährleisten.

Ein zentrales Prüfverfahren zur Bewertung dieser Dauerbelastbarkeit ist der sogenannte Lebensdauertest (Life Cycle Test). Dabei werden die Tasten unter realitätsnahen Bedingungen über Millionen von Zyklen mechanisch betätigt – automatisiert, kontrolliert und reproduzierbar. Ziel ist es, frühzeitig Schwachstellen zu erkennen, die Funktionssicherheit nachzuweisen und die mechanische Ausdauer der Tastaturstruktur unter praxisnahen Bedingungen objektiv zu beurteilen.

Warum ist das so wichtig?

Defekte Eingabesysteme können im industriellen Umfeld nicht nur zu teuren Stillständen führen, sondern auch Sicherheitsrisiken darstellen – besonders in der Medizintechnik oder bei sicherheitskritischen Maschinensteuerungen. Der Life Cycle Test bietet hier eine valide Grundlage für zuverlässige Produktentscheidungen.

Was erwartet Sie in diesem Artikel? Wir erklären Ihnen, wie der Betätigungszyklentest funktioniert, welche Parameter und Grenzwerte dabei eine Rolle spielen und wie die Ergebnisse zur Optimierung von Produktdesign, Sicherheit und Qualitätssicherung beitragen.

Whitepaper zum Artikel >

Was ist ein Lebensdauertest?

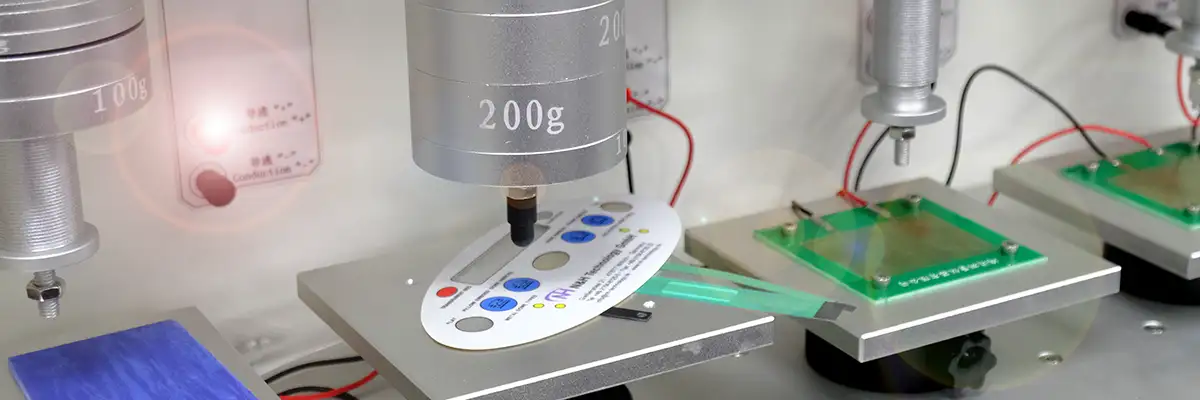

Der Lebensdauertest simuliert über definierte Prüfzyklen hinweg das reale Nutzerverhalten – automatisiert, kontrolliert und exakt messbar. Dabei wird jede einzelne Taste über einen langen Zeitraum hinweg mechanisch betätigt – und das Millionen Male. Ziel ist es, Schwachstellen frühzeitig zu erkennen und die mechanische Ausdauer der Tastaturstruktur systematisch zu bewerten.

Typische Testparameter:

Messgrößen: Betätigungskraft, Rückprall, Kontaktwiderstand, taktiles Feedback
1 bis 10 Millionen Betätigungen pro Taste
Frequenz: bis zu 5 Zyklen pro Sekunde
Umgebungseinflüsse: optional Temperatur- und Feuchtigkeitszyklen

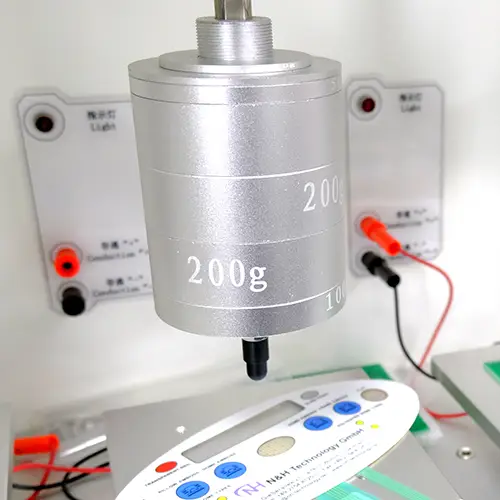

Feinjustierung der Betätigungskraft: Test mit Gewichten

Um die Langzeithaltbarkeit praxisnah zu testen, ist die exakte Reproduzierbarkeit der Betätigungskraft entscheidend. Dafür werden justierbare Gewichte eingesetzt. Diese ermöglichen es, den auf die Taste wirkenden Druck exakt einzustellen – angepasst an die gewünschte Auslösekraft des realen Einsatzbereichs.

Beispiel:
Erfordert eine medizintechnische Anwendung eine Betätigungskraft von 150 g, kalibrieren wir das Prüfgewicht präzise auf diesen Wert. Auf diese Weise lässt sich der Test gezielt an branchenspezifische Anforderungen anpassen – von feinfühliger Auslösung ab 80 g bis hin zu robusten Industriestandards mit bis zu 600 g Betätigungskraft.

Die Methode ermöglicht eine realitätsnahe Bewertung der Tastaturfunktion und liefert direkt übertragbare Ergebnisse für den späteren Einsatz.

Spezifikationen & Grenzwerte

Bei einem Lebensdauertest für Folientastaturen müssen spezifische Spezifikationen und Grenzwerte definiert und berücksichtigt werden, um die Testergebnisse aussagekräftig und vergleichbar zu machen:

Anzahl der Schaltzyklen:
Häufig werden Grenzwerte wie 1 Million, 5 Millionen oder 10 Millionen Betätigungen pro Taste spezifiziert, je nach Anforderung des Einsatzbereichs.
Betätigungskraft (Grenzwerte):
Die Kraft, mit der eine Taste betätigt wird, wird meist in einem Bereich (z.B. 1,5 N bis 3,0 N) festgelegt und darf sich über die geforderte Lebensdauer nicht signifikant ändern.
Ausfallrate und Verschleißgrenze:
Es wird festgelegt, wie viele Prüflinge maximal vor Erreichen der Lebensdauer ausfallen dürfen (z.B. maximal 10% Ausfall vor erreichen der geforderten Zyklenzahl).
Mechanische Eigenschaften:
Veränderungen beim Tastendruck, Tastenhub oder durch mechanisches Spiel sind zulässig, solange sie innerhalb der festgelegten Toleranzgrenzen liegen. Werden diese überschritten, liegt ein technischer Mangel vor.
Funktionsausfälle:
Fehlkontakte, Totalausfälle oder Defekte wie Risse in der Folie sind immediate Ausfallkriterien.
Umgebungsbedingungen:
Grenzwerte für Temperatur (z. B. 23 °C ±2 °C) und Luftfeuchtigkeit (z. B. 50 % ±10 % rF) müssen während des Tests unbedingt eingehalten werden, da sie die Vergleichbarkeit der Ergebnisse sicherstellen. Darüber hinaus sind Tests unter Extrembedingungen (z. B. −20 °C bis +70 °C) häufig vorgeschrieben – insbesondere dann, wenn die Tastatur für den Einsatz unter solchen Bedingungen freigegeben werden soll.
Messintervalle:
In definierten Prüfabschnitten – zum Beispiel alle 100.000 Zyklen – überprüfen wir gezielt Prüfmerkmale wie das Kraft-Weg-Verhalten der Tasten. Dabei achten wir sorgfältig darauf, dass die Tastatur die festgelegten Grenzwerte nicht überschreitet. Auf diese Weise lassen sich Abweichungen frühzeitig erkennen. Zudem ermöglichen diese regelmäßigen Prüfintervalle, Veränderungen in Haptik, Mechanik und Funktion systematisch zu erfassen und zu dokumentieren.

Für die genaue Festlegung dieser Grenzwerte sind i.d.R. kundenspezifische Lastenhefte, firmeninterne Prüfvorschriften oder Anlehnungen an anerkannte Industriestandards maßgeblich. Publizierte Normen zu Folientastaturen existieren nur vereinzelt, daher greifen viele Hersteller auf interne Erfahrungswerte und branchenübliche Standards zurück. Diese Spezifikationen ermöglichen eine zuverlässige Funktion der Folientastatur über die gesamte geplante Lebensdauer – und decken potenzielle Schwachstellen frühzeitig im Testprozess auf.

Warum ist der Lebensdauertest so wichtig?

1. Zuverlässigkeit unter Dauerbelastung nachweisen
Geräteversagen durch defekte Tasten kann schwerwiegende Folgen haben – angefangen bei kostspieligen Ausfällen über Bedienfehler bis hin zu sicherheitskritischen Risiken. Um solche Szenarien frühzeitig auszuschließen, liefert der Betätigungszyklentest verlässliche Erkenntnisse darüber, ob eine Tastatur auch nach intensiver Nutzung noch einwandfrei funktioniert – und das dauerhaft, wie am ersten Tag.

2. Produktdesign optimieren
Die Messergebnisse fließen direkt in den Entwicklungsprozess ein, denn sie liefern wertvolle Erkenntnisse für die Material- und Konstruktionswahl: Welche Materialien und Schichtaufbauten bieten eine höhere Langzeitstabilität? Wie wirken sich Prägung, Schnappscheiben oder Klebeschichten auf die Dauerhaltbarkeit aus? Auf Basis dieser Daten lassen sich fundierte und belastbare Produktentscheidungen treffen.

3. Zertifizierbare Qualität schaffen
Da viele Industrien dokumentierte Lebensdauernachweise verlangen, ist ein professionell durchgeführter Betätigungszyklentest unerlässlich. Er liefert die dafür erforderlichen Kennzahlen – transparent, nachvollziehbar und normgerecht. Somit lässt sich die Produktqualität objektiv belegen und gegenüber Kunden oder Prüfinstanzen eindeutig nachweisen.

Grenzen und Gültigkeit des Tests

Der LLebensdauertest liefert wichtige Rückschlüsse auf die Einsatzdauer und Funktionsstabilität bei regelmäßiger Nutzung. Er ist besonders geeignet für Anwendungen mit hoher Betätigungsfrequenz, wie sie beispielsweise in industriellen Maschinensteuerungen oder medizinischen Diagnosegeräten vorkommen.

Wichtig zu wissen: Der Life Cycle Test bildet nicht alle realen Belastungsszenarien ab. So erfasst er beispielsweise keine Fehlerarten wie altersbedingte Materialermüdung bei Nichtgebrauch, UV-bedingte Alterung oder langfristige chemische Einflüsse. Gerade bei Anwendungen, in denen Tasten nur selten betätigt werden – etwa bei Notfallfunktionen – ist seine Aussagekraft daher nur eingeschränkt.

Individuelle Lebensdaueranalyse für Ihre Anwendung

Natürlich unterziehen wir auch unsere eigenen Folientastaturen diesem anspruchsvollen Testverfahren. Nur so stellen wir sicher, dass jede Lösung unseren hohen Qualitätsstandards gerecht wird – unabhängig davon, ob es sich um ein Serienprodukt oder eine kundenspezifische Entwicklung handelt.

Möchten Sie wissen, wie Ihre individuelle Tastatur im Lebensdauertest abschneidet?

Dann sprechen Sie uns an – unser hauseigenes Prüflabor führt praxisnahe Simulationen und gezielte Lebensdaueranalysen durch, exakt abgestimmt auf Ihre Anwendung. Für unsere Kunden ist dieser Service selbstverständlich kostenlos.
Bei der Prüfung von Fremdprodukten erfolgt die Abrechnung transparent und basierend auf dem tatsächlichen Aufwand.

Ausblick: Weitere Prüfverfahren zur Qualitätssicherung

Übrigens: Der Betätigungszyklentest ist nur eines von mehreren Verfahren, mit denen wir die Qualität von Folientastaturen umfassend bewerten. In den kommenden Blogartikeln stellen wir Ihnen weitere wichtige Testmethoden vor – darunter:

Kraft-Weg-Profil-Messung
Während des Lebensdauertests wird regelmäßig die Betätigungskraft erfasst. Veränderungen im Kraft-Weg-Diagramm deuten auf Materialermüdung oder strukturelle Verformung hin – ein entscheidender Indikator, besonders bei Anwendungen mit hohen Anforderungen an Ergonomie und Präzision.

Oberflächenverschleißtest
Dieser Test bewertet die Beständigkeit von Bedruckung, Schutzfolie und Kontaktzonen gegenüber Abrieb. Für hochbeanspruchte Eingabesysteme, etwa in Industrie oder Medizintechnik, ist dies essenziell für eine langfristig einwandfreie Optik und Funktion.
