Muster-Folientastatur: Designoptionen und Funktionen im Vergleich
Haptik, Prägungen, Beleuchtung und Oberflächen direkt beurteilen
Unsere Muster-Folientastatur zeigt verschiedene konstruktive, haptische und gestalterische Ausführungen von Folientastaturen innerhalb eines Musters. Dadurch lassen sich unterschiedliche Technologien und Designoptionen direkt miteinander vergleichen und hinsichtlich ihrer Eignung für die eigene Anwendung beurteilen.
Darüber hinaus zeigt die Mustertastatur verschiedene Oberflächenstrukturen und Veredelungen, darunter samtartige Strukturen, Carbon-Optik und Hochglanzeffekte. Ergänzend sind unterschiedliche Ausführungen von Silikon- und Epoxytasten integriert.
Auf diese Weise können Materialien, Oberflächen, Prägungen und weitere Ausstattungsoptionen nicht nur visuell betrachtet, sondern auch direkt haptisch miteinander verglichen werden.

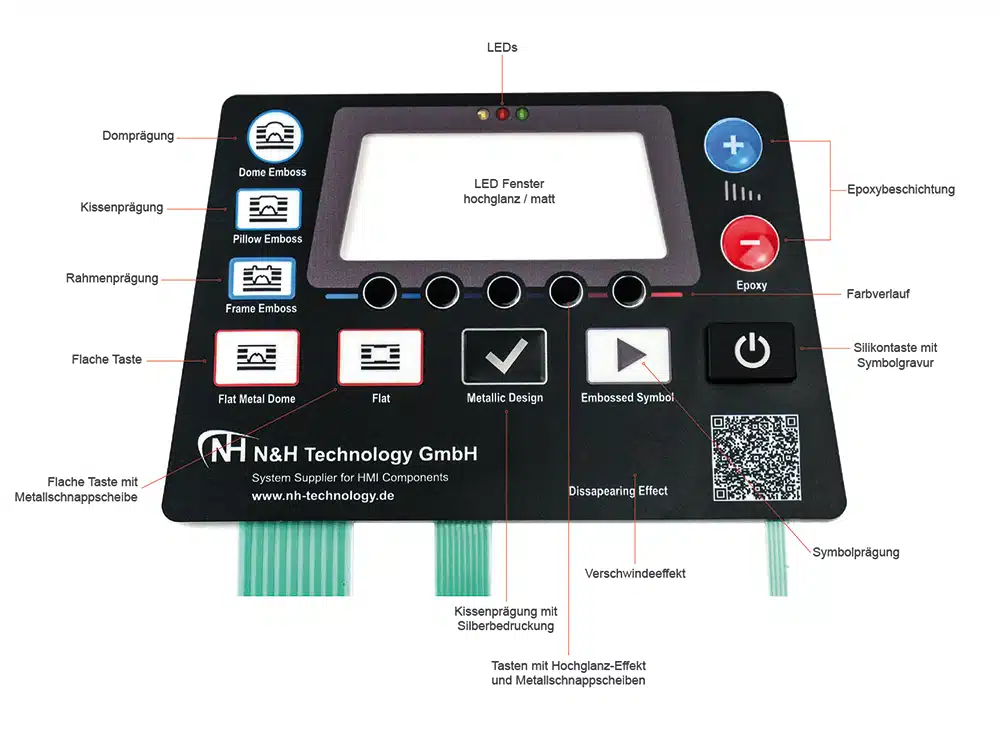

Die Mustertastatur enthält unter anderem:
- LED-Integration zur Beleuchtung einzelner Tasten, Symbole und Statusanzeigen
- Dead-Front- bzw. Verschwindeeffekte, bei denen Symbole im unbeleuchteten Zustand nahezu unsichtbar sind und erst durch die Hinterleuchtung sichtbar werden
- unterschiedliche Fensterdesigns mit beispielsweise matten, hochglänzenden oder getönten Oberflächen
- verschiedene Tastenprägungen wie Kissen-, Rahmen- oder Blasenprägungen zur haptischen Kennzeichnung von Bedienbereichen
Muster zur Beurteilung von Haptik und Betätigungskraft
Insbesondere das Bediengefühl einer Folientastatur lässt sich anhand technischer Daten allein nur eingeschränkt beurteilen. Mit der Muster-Folientastatur können unterschiedliche Betätigungskräfte und Tastenvarianten direkt miteinander verglichen werden.
Dadurch lassen sich beispielsweise folgende Fragen bereits während der Produktentwicklung praktisch beurteilen:
- Welche Betätigungskraft passt zur vorgesehenen Anwendung?
- Wie deutlich soll das taktile Feedback ausfallen?
- Welche Tastenprägung unterstützt die Bedienung?
- Welche Oberflächenstruktur eignet sich für die Bedienoberfläche?
- Wie wirken beleuchtete Symbole und unterschiedliche Fensterdesigns?

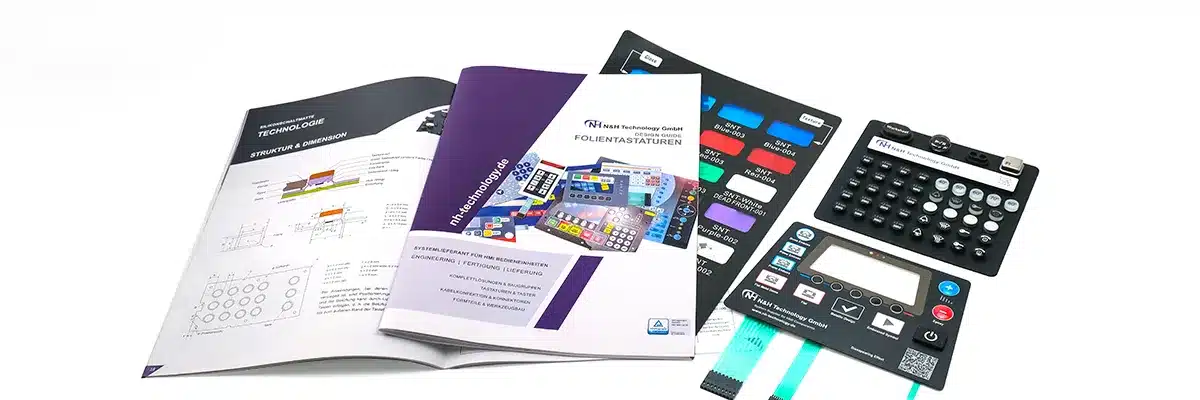

Die Mustertastatur kann damit als Entscheidungshilfe während der Konzept- und Konstruktionsphase eingesetzt werden. Sie ist Bestandteil unseres Mustersets und kann für die interne Abstimmung zwischen Entwicklung, Produktdesign und technischem Einkauf genutzt werden.
Weiterführende technische Informationen
Welche Materialien, Schichten und Komponenten für eine Folientastatur eingesetzt werden können, erläutern wir ausführlich im Beitrag zum Aufbau einer Folientastatur.
Weitere Konstruktionshinweise und Ausstattungsoptionen finden Sie außerdem in unserem Design Guide für Folientastaturen. Behandelt werden dort unter anderem:
- die Auswahl geeigneter Materialien für die Dekorfolie
- unterschiedliche Prägeformen und deren Einfluss auf die Bedienung
- verschiedene Möglichkeiten zur Beleuchtung
- Oberflächen und Strukturfolien
- konstruktive Möglichkeiten für kundenspezifische Folientastaturen

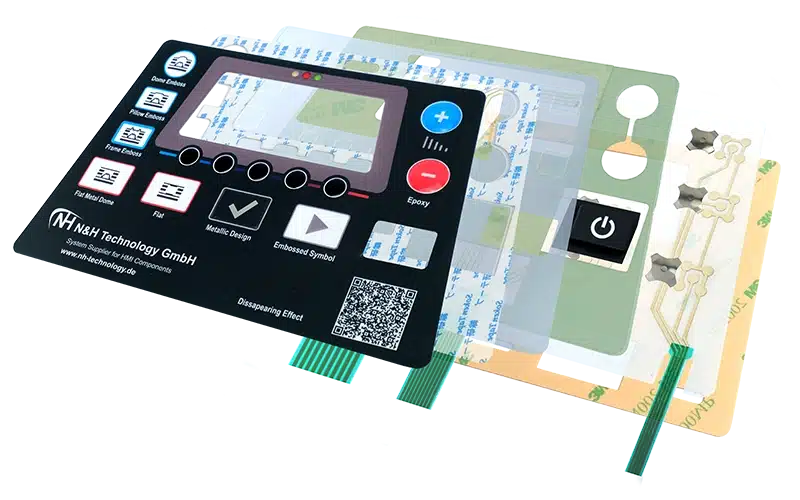

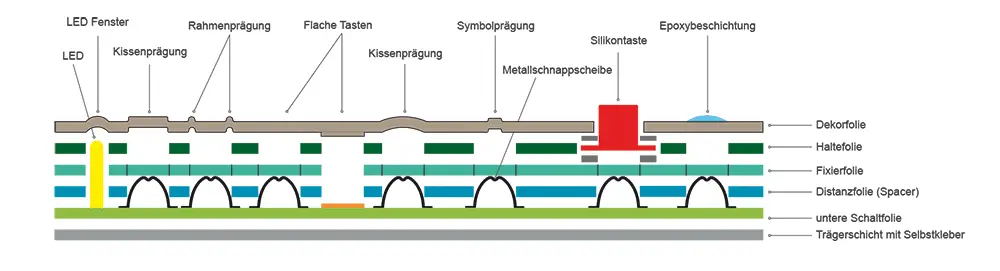

Aufbau der Muster-Folientastatur
Die Muster-Folientastatur kombiniert unterschiedliche Tastenformen, Prägungen, Oberflächen und Beleuchtungselemente innerhalb einer Bedieneinheit. Dazu gehören unter anderem Dome-, Kissen- und Rahmenprägungen, flache Tasten mit Metallschnappscheiben, Epoxy- und Silikontasten sowie verschiedene optische Effekte. Ergänzt werden diese durch integrierte LEDs, unterschiedliche Fensteroberflächen und einen Dead-Front-Effekt.
Die einzelnen Bereiche sind bewusst unterschiedlich ausgeführt, sodass sich Haptik, Betätigung und optische Wirkung direkt miteinander vergleichen lassen. Die Mustertastatur dient damit nicht als Beispiel für eine konkrete Anwendung, sondern als Anschauungsmuster für verschiedene konstruktive und gestalterische Möglichkeiten einer kundenspezifischen Folientastatur.

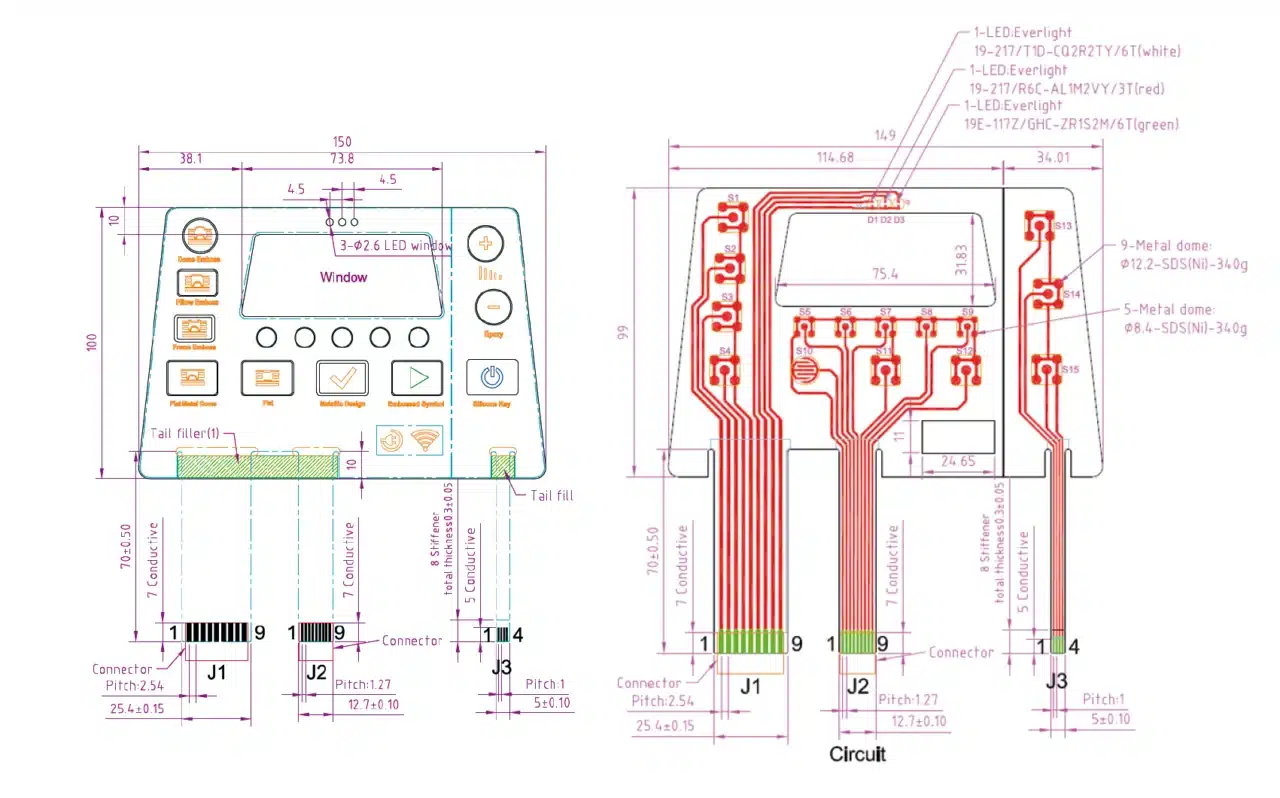

Technische Zeichnung der Folientastatur
