LED-Beleuchtung in Folientastaturen

Technik und Anwendungen der wichtigsten LED-Typen

Lichttechnik für moderne HMI-Bedieneinheiten

Die LED-Beleuchtung ist ein zentrales Gestaltungselement moderner Folientastaturen und spielt eine entscheidende Rolle für Funktionalität, Bedienkomfort und visuelle Qualität. Ob eindeutige Statusanzeigen, präzise beleuchtete Symbole oder großflächige Backlight-Lösungen – die richtige Auswahl des LED-Typs bestimmt maßgeblich, wie zuverlässig und homogen eine Folientastatur später leuchtet.

Damit Helligkeit, Farbwirkung und Gleichmäßigkeit stimmen, müssen LED-Technologie, optischer Aufbau und mechanisches Design exakt aufeinander abgestimmt werden. Dieser Beitrag beleuchtet die wichtigsten LED-Typen für Folientastaturen, erklärt ihre technischen Eigenschaften und zeigt, welche Lösungen sich für industrielle HMI-Anwendungen in der Praxis bewährt haben.

Warum LED-Beleuchtung in Folientastaturen eine besondere Herausforderung darstellt

LEDs verhalten sich in einer Folientastatur völlig anders als in einem offenen Aufbau auf der Leiterplatte. Die mehrschichtige Struktur einer Folientastatur – bestehend aus Diffusorlagen, Bedruckungen, Distanzfolien und mechanischen Aussparungen – verändert das Licht erheblich und macht eine präzise Planung unverzichtbar. Jede dieser Schichten beeinflusst aktiv:

  • Helligkeit und Lichtverteilung
  • Farbwirkung und Farbpunktstabilität
  • Abstrahlcharakteristik
  • thermische Bedingungen
  • mechanische Toleranzen

Zudem sind LEDs deutlich heller als für kleine Symbolflächen nötig. Ohne optische Maßnahmen entstehen fast immer sichtbare Hotspots – der LED-Chip zeichnet sich als Punkt ab, statt eine gleichmäßige Fläche zu erzeugen. Eine sorgfältige Auswahl geeigneter LED-Typen ist daher entscheidend.

Wichtige LED-Typen für Folientastaturen

Moderne Eingabesysteme nutzen verschiedene LED-Bauformen – je nach Anforderung an Lichtwirkung, Bauraum, Energieeffizienz und Funktionsumfang.

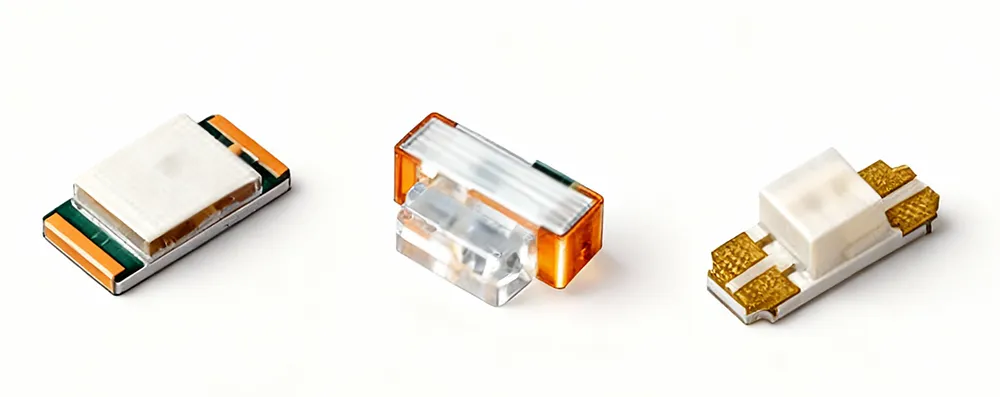

SMD LED Typen

Bild: Top-View LED, Side View LED und Reverse-Mount LED

1. Top-View SMD-LEDs (Standard-SMD-LEDs für direkte Symbolbeleuchtung)
Folientastatur-mit-Top-View-SMD-LED

Top-View-LEDs strahlen ihr Licht nach vorne in Richtung des Symbols oder des Lichtfensters und sind der Standard für klar erkennbare Statusanzeigen und präzise Symbolbeleuchtung. Sie lassen sich problemlos in flache, geschlossene Tastaturschichten integrieren und bieten eine sehr gute optische Kontrolle hinter definierten Lichtaustrittsbereichen.

Warum geeignet?

  • Kompakte SMD-Bauformen mit geringer Bauhöhe, ideal für flache und dicht verschlossene Tastaturaufbauten.
  • Niedrige Leistungsaufnahme und minimaler Wärmeeintrag – entscheidend für zuverlässig arbeitende Medizinelektronik und platzkritische Geräte.
  • Großes Farbspektrum sowie verschiedene Helligkeitsklassen zur klaren Statuscodierung, etwa für „Alarm“, „Bereit“ oder „Standby“.
  • Auch als RGB-Ausführung verfügbar.

Typische Einsatzbereiche in Folientastaturen:

  • Klar definierte Leuchtpunkte in Funktionstasten, deren Zustand jederzeit eindeutig erkennbar sein muss.
  • ON/OFF-Indikatoren, Warnhinweise und Alarmleuchten in Patientenmonitoren, Infusionspumpen, Beatmungsgeräten oder Analysegeräten.
  • Präzise Symbolbeleuchtung in Diagnosesystemen, Laborflächen oder Bedienpanels mit hohen Anforderungen an Lesbarkeit und Zuverlässigkeit.
Folientastatur-Anwendung-Top-View-LED
Typische Anwendung von Top-View-LEDs in einer Folientastatur
2. Side-View LEDs (Seitlich abstrahlende LEDs für Lichtleitfolien)

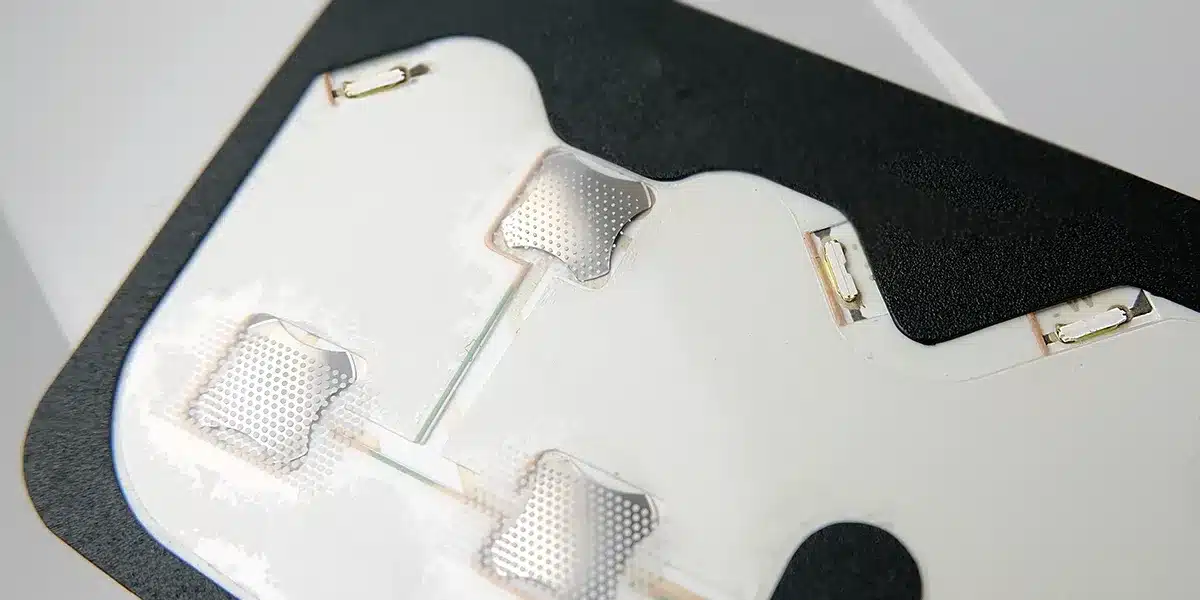

Folientastatur-mit-Side-View-SMD-LED

Side-View-LEDs strahlen ihr Licht horizontal ab und eignen sich daher ideal, um Licht effizient in Lichtleitfolien (Light-Guide-Films, LGF) einzukoppeln. Sie kommen immer dann zum Einsatz, wenn größere Tastaturbereiche gleichmäßig ausgeleuchtet werden müssen oder das Gerät eine besonders flache Bauform verlangt. Durch die seitliche Lichteinkopplung lässt sich eine gleichmäßige Verteilung über große Flächen erzielen, ohne dass einzelne LEDs oder Hotspots sichtbar werden.

Warum geeignet?

  • Sehr flache Ausführung, sodass trotz Hinterleuchtung geschlossene, hygienische und leicht zu reinigende Frontoberflächen erhalten bleiben – ein entscheidender Vorteil im medizinischen Umfeld.
  • In Kombination mit LGF entstehen großflächige, gleichmäßig ausgeleuchtete Bedienfelder, die sich besonders für Anwendungen in abgedunkelten Räumen wie Operationssälen oder Intensivstationen eignen.
  • Unterstützen den Dead-Front-Effekt, da die seitliche Lichtführung und die homogene Verteilung der LGF eine klare, blendfreie Symboldarstellung ermöglichen, die im Ruhezustand vollständig verborgen bleibt.
  • Auch als RGB-Variante verfügbar, um Flächen- oder Menübereiche farblich zu differenzieren oder dynamisch zu steuern.

Typische Einsatzbereiche:

  • Hintergrundbeleuchtung größerer Tastenfelder, Menü- und Funktionsbereiche sowie Softkeys, die eine homogene, blendfreie Ausleuchtung benötigen.
  • Flächenbeleuchtung von Bedienelementen, die auch bei schwachem Umgebungslicht zuverlässig ablesbar sein müssen – etwa in OP-Umgebungen, Überwachungsstationen oder bildgebenden Systemen.

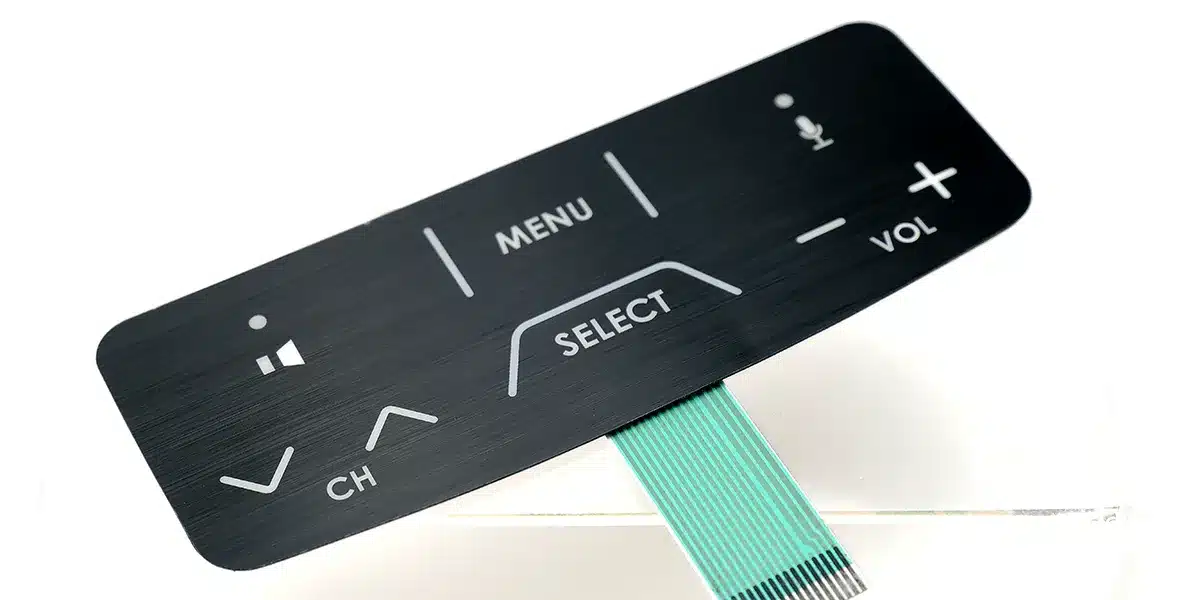

LGF-beleuchtete-Folientastatur
Folientastatur mit LGF Beleuchtung

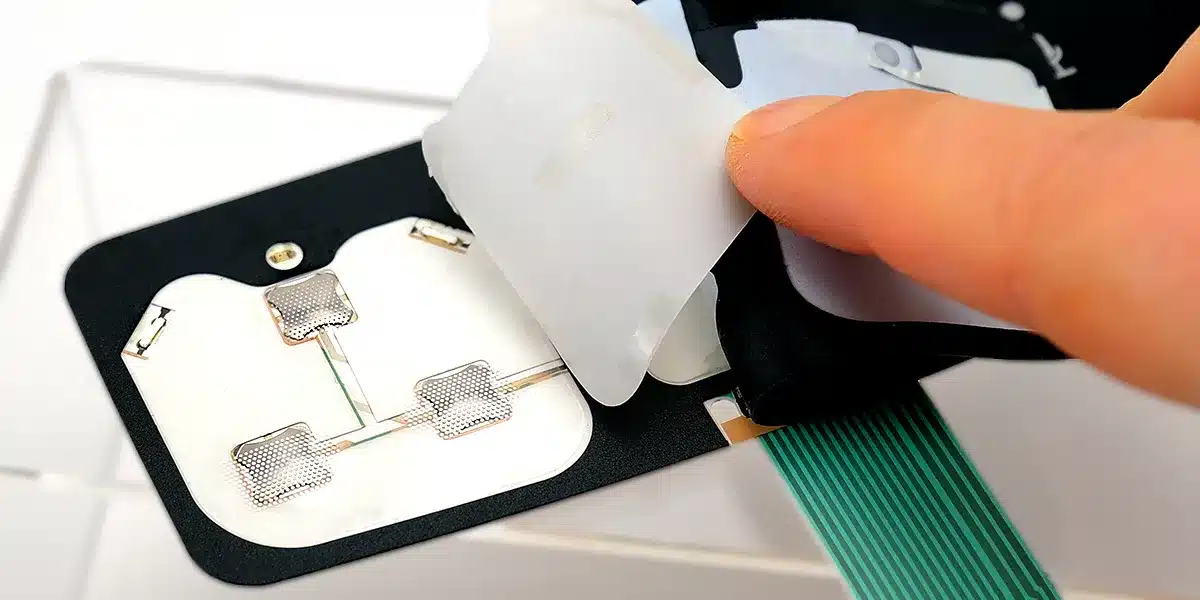

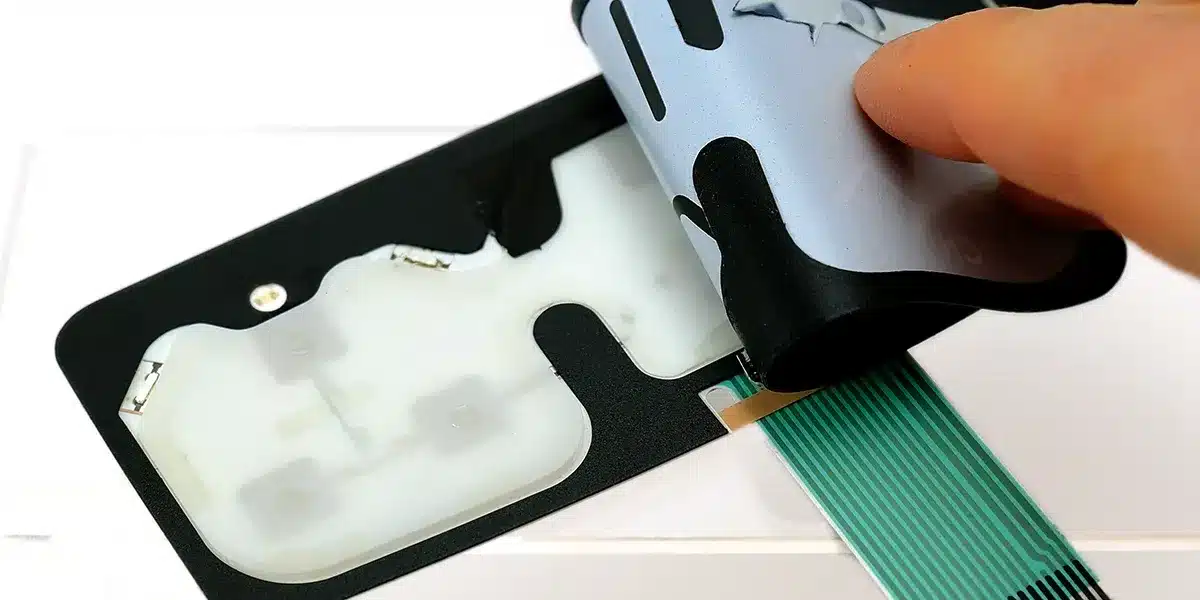

LGF-beleuchtete-Folientastatur-Diffusionsfolie
matte Diffusorfolie

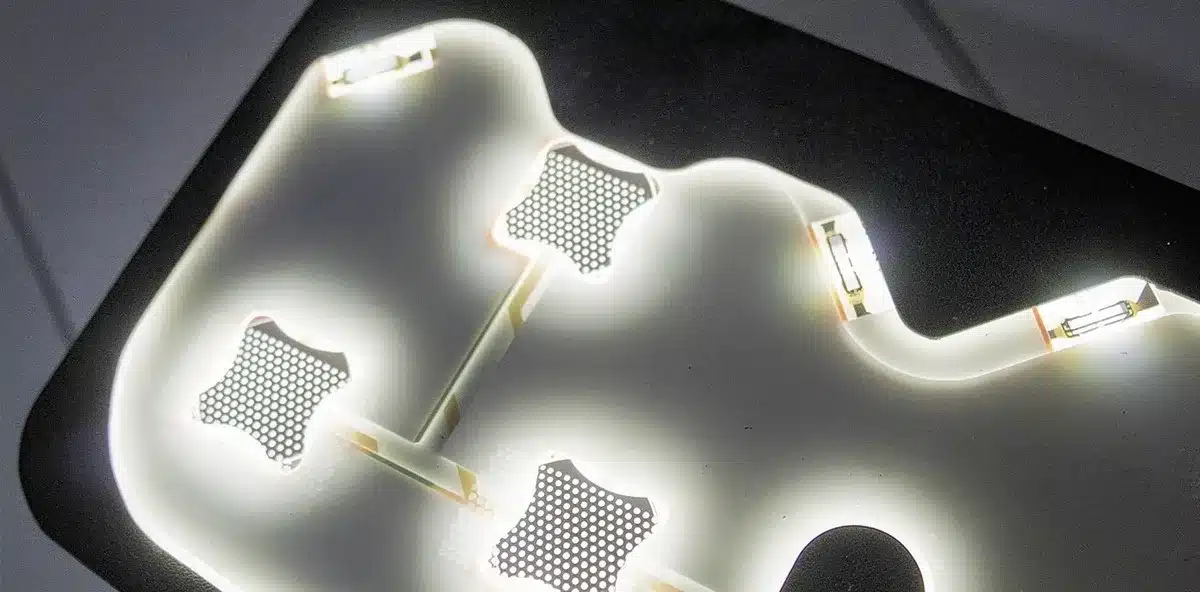

LGF-beleuchtete-Folientastatur-Streufolie
Streufolie und Side-View-LEDs

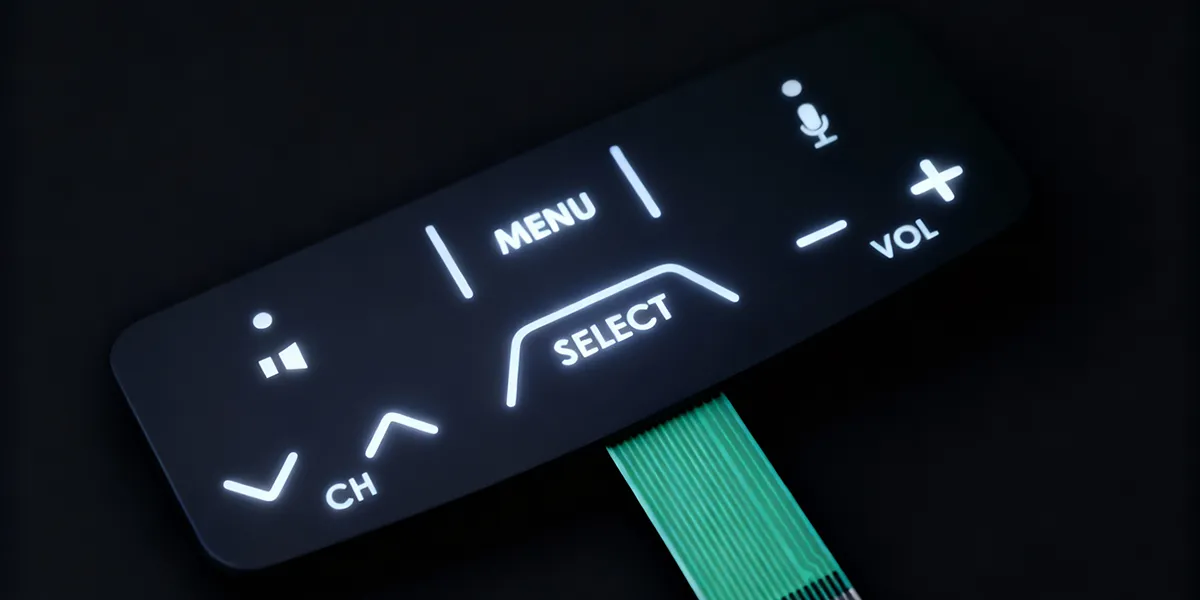

LGF beleuchtete Folientastatur
LGF beleuchtete Folientastatur
3. Reverse-Mount LEDs (PCB-Auskopplung für ultra-kompakte Designs)

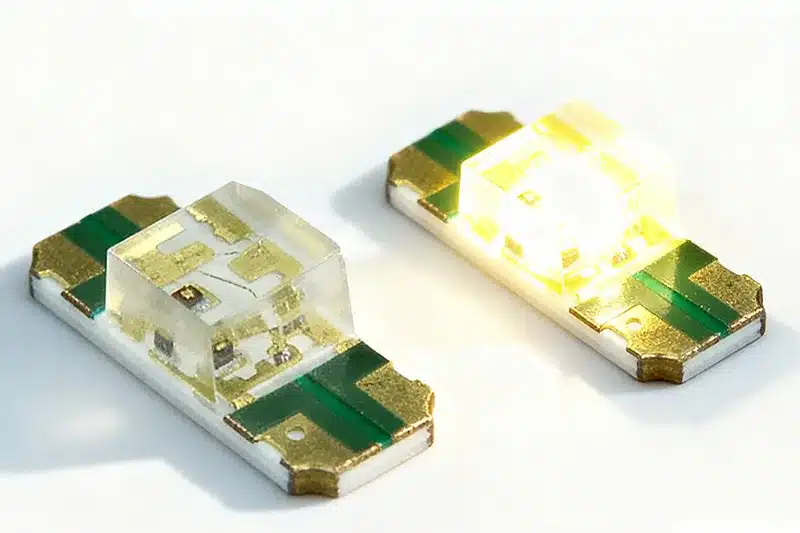

reverse-mount-led

Reverse-Mount-LEDs werden „kopfüber“ auf der Unterseite der Leiterplatte montiert, sodass das Licht durch eine präzise Bohrung oder Laseröffnung nach oben austritt. Diese Bauform ermöglicht extrem flache Gerätearchitekturen, ohne dass sichtbare Bauteile auf der Front- oder Tastenseite stören. Gleichzeitig entstehen sehr klar definierte, reproduzierbare Lichtpunkte – ein entscheidender Vorteil für kompakte oder hochpräzise HMI-Layouts.

Gerade bei beleuchteten Folientastaturen mit Metallschnappscheiben kommen Reverse-Mount-LEDs bevorzugt zum Einsatz. Die Schnappscheibe besitzt hierfür eine zentral positionierte Öffnung, durch die das Licht der LED hindurchgeführt wird. So bleibt die volle Funktion der Schnappscheibe erhalten, während darüberliegende Symbole oder Statusanzeigen zuverlässig und gut sichtbar hinterleuchtet werden. Auf diese Weise lassen sich auch bei begrenztem Bauraum klare Statusmeldungen realisieren.

Vorteile:

  • Praktisch keine zusätzliche Bauhöhe auf der Bestückungsseite – ideal für extrem flache, bündige Fronten in mobilen, tragbaren oder handgehaltenen Geräten.
  • Sehr präzise und wiederholgenaue Lichtpunkte, perfekt für kleine Symbole, numerische Anzeigen oder dicht angeordnete Tastaturfelder.
  • Verfügbar auch als RGB-Ausführung, wenn in engen Bauräumen farbige Statusanzeigen oder flexible Farbsignale benötigt werden.

Typische Einsatzbereiche:

Kompakte HMI-Fronten in tragbaren Monitoren, Handmessgeräten, Point-of-Care-Diagnostik, Wearables oder überall dort, wo Bauraum minimal ist und die Front optisch geschlossen bleiben soll.

Optische Elemente: Schlüssel zur homogenen Ausleuchtung

LGF-Streufolie
LGF Streufolie

Eine homogene und hochwertige Beleuchtung in Folientastaturen entsteht erst durch das Zusammenspiel verschiedener optischer Elemente.

Diffusorfolien (z.B. matte PET-Folien) streuen das Licht gezielt und reduzieren sichtbare Hotspots, während Lichtleitfolien (LGF) das Licht großflächig verteilen und besonders flache Aufbauten ermöglichen. Ergänzend dazu beeinflussen spezielle Bedruckungen die Transmission, den Kontrast und die Lichtverteilung und tragen maßgeblich zur Homogenität der Ausleuchtung bei.

Durch Laser- oder Stanzöffnungen lassen sich exakt definierte Auskopplungspunkte erzeugen, die das Licht präzise in Richtung Symbol oder Funktionsfläche führen. Auch Low-Profile-Keycaps können lichtstreuende oder lichtlenkende Mikrostrukturen integrieren und so die Gleichmäßigkeit weiter verbessern.

Eine ebenso wichtige Rolle spielt das Overlay-Design, also die grafische Deckfolie der Folientastatur. Ihre Farbe, Transparenz und Art der Bedruckung beeinflussen unmittelbar, wie hell eine LED später wahrgenommen wird. Ein transluzentes Weiß eignet sich ideal, um Leiterbahnen zu kaschieren und gleichzeitig eine gute Lichtstreuung sicherzustellen.

Farbige Fenster hingegen reduzieren die Lichtdurchlässigkeit deutlich – hier werden oft besonders helle LEDs eingesetzt, um die durch Filterverluste entstehende Abschwächung auszugleichen. Zudem können unterschiedliche Druckdichten oder mehrlagige Farbschichten die effektive Helligkeit stark verringern, was bei der Auswahl der LED-Strahldichte berücksichtigt werden muss.

In der Praxis bedeutet das: Je nach Kombination aus Overlay, Druck und optischer Lichtführung kann eine LED innerhalb einer Folientastatur zwei- bis viermal heller betrieben werden müssen, als man es von einer unbedeckten LED auf der Leiterplatte erwarten würde. Nur durch die sorgfältige Abstimmung aller optischen Komponenten lässt sich eine gleichmäßige, blendfreie und reproduzierbare Beleuchtung sicherstellen.

Elektrische und thermische Aspekte

Für eine langlebige und zuverlässige LED-Beleuchtung in Folientastaturen gibt es mehrere Rahmenbedingungen:

  • Die Lichtleistung einer LED steuert man hauptsächlich über den Betriebsstrom. Eine Konstantstromquelle oder eine passende Strombegrenzung ist daher unerlässlich, um eine stabile Helligkeit ohne Flackern oder Alterungseffekte sicherzustellen.
  • Eine ausreichende Wärmeabfuhr über Leiterplatte, Kupferflächen und das Gehäusedesign ist notwendig – insbesondere bei sehr kleinen SMD-Bauformen, die Wärme nur begrenzt ableiten können.
  • Farb- und Helligkeitsabgleich ist vor allem bei RGB-Lösungen relevant, da unterschiedliche Binning-Klassen oder Streuungen im Farbraum zu sichtbaren Abweichungen führen können.
  • Eine präzise Platzierung der LEDs sowie enge Fertigungstoleranzen verhindern optische Fehlstellen, Schatteneffekte oder Helligkeitsunterschiede und tragen maßgeblich zur Gesamtqualität des Lichtbilds bei.

In anspruchsvollen Industrieumgebungen wirken zudem Temperaturwechsel, Vibration, Feuchtigkeit und mechanische Belastungen auf das System ein. Die Auswahl geeigneter LEDs und eine robuste Ansteuerung sind daher unverzichtbare Faktoren für die langfristige Funktionalität und Stabilität der gesamten Bedieneinheit.

Wann empfiehlt sich ein individuelles LED-/Optik-Konzept?

Bei komplexen Tastaturen, größeren Hintergrundbeleuchtungen oder besonderen Design- und Usability-Anforderungen ist ein frühzeitig definiertes optisches Gesamtkonzept sinnvoll. Typische Bausteine sind:

  • Umgebungshelligkeit und Anwendung definieren
  • Auswahl geeigneter LED-Typen (Bauform, Farbtemperatur, Helligkeit, Binning).
  • Simulation oder Vorauslegung des Lichtverhaltens (z. B. LGF-Design, Diffusoraufbau).
  • Prototyping mit realen Folien, Optiken und Musterbaugruppen.
  • Abstimmung von Farb- und Helligkeitswerten unter realen Umgebungsbedingungen.
  • Festlegung von Binning-Klassen und Toleranzen für die Serienbeschaffung.

Auf diese Weise lassen sich spätere Korrekturschleifen, Streuungen in der Serie und Reklamationen aufgrund ungleichmäßiger Beleuchtung reduzieren.

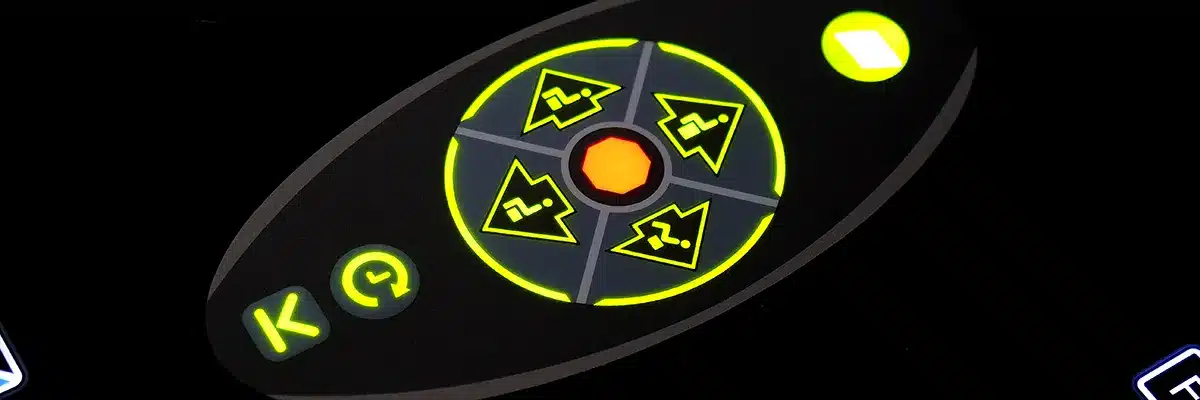

Folientastaturen-mit-LGF-Beleuchtung
Folientastaturen mit LGF Beleuchtung

Fazit: LED-Integration als Systemaufgabe

Die Auslegung der Beleuchtung in Folientastaturen ist eine Systemaufgabe aus LED-Typwahl, optischem Aufbau, Folienstruktur, mechanischer Integration und elektrischer Ansteuerung. Die abgestimmte Kombination dieser Faktoren ermöglicht eine präzise, homogene und langlebige Beleuchtung.

In unseren Projekten setzen wir LEDs namhafter Hersteller ein und beraten ausführlich zur richtigen LED-Technologie, optischen Auslegung, Bauraumgestaltung und fertigungsgerechten Integration. Gemeinsam entwickeln wir eine Beleuchtungslösung, die perfekt auf Ihre Anwendung abgestimmt ist – technisch durchdacht, langlebig und optisch überzeugend.

Info: Binning Klasse

Binning-Klassen dienen dazu, LEDs nach der Produktion in Gruppen mit möglichst ähnlichen Eigenschaften einzuteilen. Da einzelne LEDs aufgrund natürlicher Fertigungstoleranzen in Helligkeit, Farbtemperatur und Vorwärtsspannung variieren, werden sie nach der Messung sortiert. So entstehen definierte Kategorien, in denen nur LEDs mit nahezu identischer Lichtstärke und Farbwirkung zusammengefasst sind.

Enge Binning-Klassen sorgen für eine besonders homogene und reproduzierbare Beleuchtung, da sichtbare Unterschiede zwischen einzelnen LEDs minimiert werden. Allerdings steigt mit der Präzision des Binnings auch der Aufwand – und damit in der Regel der Preis. Kurz gesagt stellt das Binning sicher, dass mehrere LEDs innerhalb eines Geräts optisch einheitlich wirken und gleich hell erscheinen.

Über LEDs

Eine LED (Licht emittierende Diode) besteht aus mehreren funktionalen Bauelementen, die gemeinsam dafür sorgen, dass elektrischer Strom in Licht umgewandelt wird. Der Anschlussrahmen (Leadframe) bildet die metallische Kontaktstruktur, über die der Strom zum aktiven Halbleiterbereich geleitet wird und gleichzeitig die Lötanschlüsse bereitstellt. Das Substrat dient als mechanischer Träger des gesamten Aufbaus, hält die Bauteile in Position und definiert häufig die äußeren Abmessungen der LED.

Der eigentliche LED-Chip – die Halbleiterdiode – ist das aktive Element, in dem durch Rekombination von Ladungsträgern Licht erzeugt wird. Über die Auskopplungsoptik oder den integrierten Lichtwellenleiter wird dieses Licht effizient aus dem Chip herausgeführt und gleichmäßig nach außen abgestrahlt. So entsteht aus einer kompakten Halbleiterstruktur eine zuverlässige und energieeffiziente Lichtquelle für moderne elektronische Anwendungen.
