Folientastatur mit Touchscreen

die perfekte Symbiose aus taktiler Rückmeldung und moderner Touchbedienung

Die Kombination aus Folientastatur und Touchscreen eröffnet neue Möglichkeiten in der Gestaltung von modernen Bedienoberflächen. In industriellen, medizinischen und technischen Anwendungen steigt der Bedarf an Eingabesystemen, die sowohl intuitiv als auch robust und langlebig sind. Eine Folientastatur mit integriertem Touchscreen erfüllt genau diese Anforderungen – durch die Verbindung haptischer Tasten mit flexibler Touchbedienung.

Was ist eine Folientastatur mit Touchscreen?

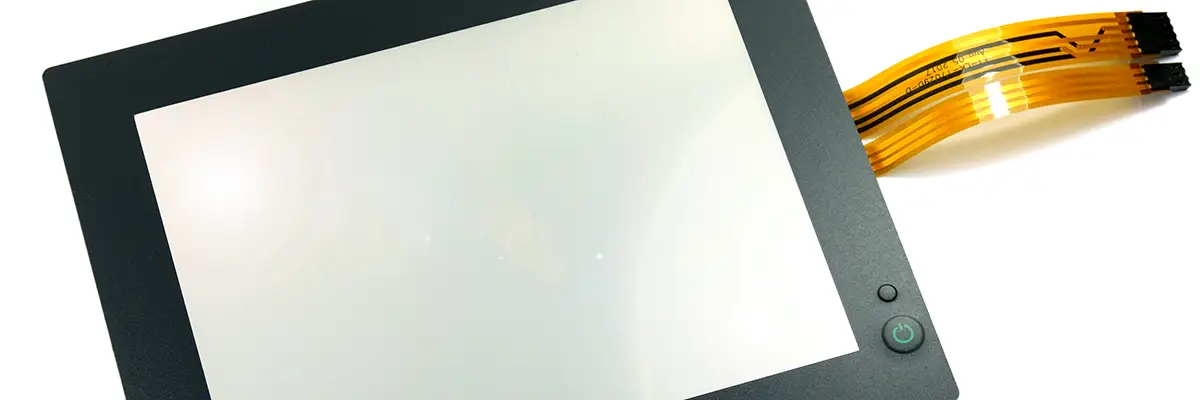

Eine Folientastatur ist ein mehrschichtig aufgebautes Tastensystem mit flacher, geschlossener Oberfläche, das elektrische Signale über Druckkontakte auslöst. Wird ein Touchscreen – in der Regel kapazitiv (PCAP) – integriert, entsteht ein hybrides Eingabesystem, das sowohl taktile Tasten als auch eine berührungssensitive Benutzeroberfläche bietet. Diese Kombination eignet sich besonders für Geräte, bei denen sowohl klassisches Schalten als auch dynamische Steuerung gewünscht sind.

Vorteile einer Folientastatur mit Touchscreen

Zwei Bedienkonzepte in einem System
Eine Folientastatur mit Touchscreen ermöglicht die sichere Eingabe über definierte Tastenfelder und gleichzeitig die flexible Bedienung über Touchgesten – ideal für komplexe Bedienstrukturen mit fest zugewiesenen Funktionen und frei navigierbaren Menüs.

Robust und hygienisch
Dank geschlossener Oberfläche, optional gehärtetem Glas und Schutzarten bis IP65 ist die Kombination aus Folientastatur und Touchscreen äußerst widerstandsfähig gegenüber Staub, Feuchtigkeit und Chemikalien – perfekt für raue Industrieumgebungen oder sterile Bereiche in der Medizintechnik.

Kompaktes Design und einfache Integration
Die platzsparende Bauweise erlaubt den Einsatz in kompakten Gehäusen oder Frontplatten. Display, Touch und Tasten lassen sich auf einer gemeinsamen Oberfläche unterbringen – für flächenbündige, ergonomische und visuell ansprechende Lösungen.

Individuelle Gestaltung
Layout, Farbgebung, Beleuchtung und Glasdesign können individuell angepasst werden. Die Folientastatur wird exakt auf Ihre Anwendung abgestimmt – ebenso wie der Touchscreen in Größe, Format, Auflösung und Interface.

Typische Einsatzbereiche

Gerätebau: Kompakte Geräte mit hohem Designanspruch und intuitiver Bedienlogik

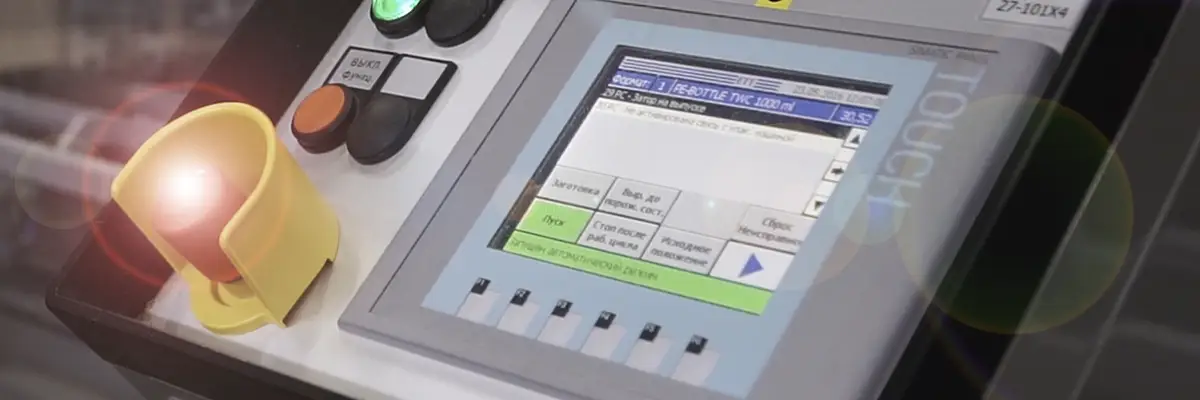

Industrieautomation: Steuerpulte und Maschinenbedienfelder mit funktional getrennter Eingabe und Visualisierung
Medizintechnik: Geräte mit hygienischer Oberfläche und klar strukturierter Benutzerführung
Labortechnik: Bedienpanels für Analysegeräte mit Touchscreen-Menü und definierten Funktionstasten
Fahrzeugtechnik: robuste Eingabesysteme für Cockpits, Fahrerbedienfelder oder Onboard-Systeme

Technik und Umsetzung

Für die erfolgreiche Umsetzung einer Folientastatur mit Touchscreen werden mehrere Komponenten perfekt aufeinander abgestimmt:

Folientastatur mit taktiler Rückmeldung (z. B. Metall-Domes, Prägungen, LED-Hinterleuchtung)
Kapazitiver Touchscreen mit Controller, Multitouch-Funktionalität und optionalem Schutzglas
Displayeinheit (z. B. TFT, OLED) zur Visualisierung von Inhalten
Mechanische Integration in Gehäuse, Frontplatten oder Trägersysteme
EMV-Schutz und industrielle Schnittstellen (USB, I²C, SPI)

Technische Spezifikationen von Touchscreens in Kombination mit Folientastaturen

Die Auswahl des richtigen Touchscreens ist entscheidend für die Funktionalität, Integration und Lebensdauer des gesamten Eingabesystems. In Kombination mit einer Folientastatur kommen in der Regel kapazitive Touchscreens (PCAP) zum Einsatz, die eine präzise und schnelle Erfassung von Eingaben ermöglichen – auch als Multitouch-Lösung.

Typische Spezifikationen im Überblick:

Technologie:
Kapazitiv (PCAP) für Multitouch-Anwendungen (bis zu 10 Punkte), seltener resistiv (z. B. bei Handschuhbedienung mit Spezialanforderungen)
Größenbereiche:
Frei wählbar von 2,4 Zoll bis über 21 Zoll – maßgeschneidert auf das Display und die Gerätekonstruktion
Formate:
Standardformate wie 4:3, 16:9 oder individuell zugeschnittene Geometrien – auch mit Sonderausschnitten oder Randanpassungen
Auflösung:
Abhängig vom integrierten Display – typischerweise von QVGA (320×240) bis Full HD oder höher bei größeren Panels
Glasaufbau:
Chemisch oder thermisch gehärtetes Glas (Soda Lime, Borosilikat) – optional mit bedrucktem Rand, Logo oder Funktionselementen

Oberflächenveredelung:
Entspiegelt (Anti-Glare), reflexionsmindernd (Anti-Reflective), schmutzabweisend (Anti-Fingerprint), antibakteriell (für medizinische Anwendungen)
Dicke des Deckglases:
Typisch zwischen 1,1 mm und 4 mm – je nach gewünschter Stabilität, Haptik und Schutzklasse
Touchcontroller:
USB, I²C oder SPI – individuell anpassbar je nach Systemarchitektur
Betriebstemperatur:
-20 °C bis +70 °C (erweiterte Bereiche möglich für Outdoor- oder Industrieeinsatz)
Schutzarten:
Je nach Aufbau bis IP65/IP67 an der Front – resistent gegen Feuchtigkeit, Staub und Reinigungsmittel
Bedienung mit Handschuhen:
Möglich durch Feinabstimmung des Controllers – ideal für Industrie, Medizintechnik oder Outdoor-Anwendungen

Folientastatur mit Touchscreen: Worauf Sie bei der Kombination achten sollten

Die Kombination aus Folientastatur und Touchscreen bietet eine hochfunktionale und gleichzeitig optisch ansprechende Lösung für moderne Eingabesysteme. Gerade in industriellen, medizinischen oder technischen Anwendungen müssen Eingabesysteme heute vielseitig, robust und zugleich intuitiv bedienbar sein. Eine Folientastatur mit integriertem Touchscreen erfüllt genau diese Anforderungen – indem sie haptische Tasten mit dynamischer Touchbedienung vereint.

Damit beide Technologien zuverlässig und langfristig zusammenarbeiten, sind bei der Entwicklung mehrere zentrale Aspekte zu berücksichtigen – von der Auswahl geeigneter Materialien über die elektrische Integration bis hin zum Dichtungskonzept.

1. Kompatibilität von Touchcontroller und Tastaturmatrix

Die elektrische Integration ist ein entscheidender Faktor, wenn Folientastatur und Touchscreen in einem System kombiniert werden.

Abgestimmte Signalführung: Die Touchsensorik, zum Beispiel PCAP, muss in jedem Fall störungsfrei mit der Schaltung der Folientastatur zusammenarbeiten. Daher ist eine saubere Trennung der Masseflächen sowie eine EMV-gerechte Leiterbahnführung unerlässlich, damit es nicht zu Störeinflüssen kommt.
Geeignete Schnittstellen: Der verwendete Touchcontroller, etwa USB, I²C oder SPI, sollte exakt auf das Gesamtsystem abgestimmt sein. Idealerweise so, dass sich auch die Tastaturmatrix effizient darüber anbinden lässt.
Stromversorgung und Erdung: Gerade bei größeren Bedienpanels oder metallischen Gehäusen ist eine durchdachte Masseanbindung sowie eine stabile Spannungsversorgung erforderlich. Dies vermeidet Ausfälle und Interferenzen.

2. Materialverträglichkeit und Temperaturverhalten

Sobald Touchscreen und Folientastatur dauerhaft miteinander verbunden werden, ist es entscheidend, dass alle verwendeten Materialien auch unter thermischen Belastungen miteinander harmonieren.

Unterschiedliches Ausdehnungsverhalten: Materialien wie Glas beim Touchscreen und Polyester bei der Folientastatur reagieren unterschiedlich auf Temperaturveränderungen. Daher muss die Materialauswahl sorgfältig abgestimmt werden, um Spannungen, Blasenbildung oder Ablösungen zu verhindern.
Temperaturbereiche abstimmen: Sowohl die Tastatur als auch der Touchscreen sollten für denselben Einsatzbereich geeignet sein – typischerweise von minus 20 Grad bis plus 70 Grad Celsius oder mehr.
UV- und Chemikalienbeständigkeit: Gerade wenn die Eingabeeinheit in Außenbereichen oder in hygienisch sensiblen Umgebungen eingesetzt wird, muss die Oberfläche resistent gegen UV-Strahlung, Reinigungsmittel und mechanische Beanspruchung sein.

3. Schutzart und Dichtungskonzept

Häufig bestehen Anforderungen an hohe Schutzarten wie IP65 oder IP67, insbesondere in der Industrie- oder Medizintechnik. Entwickler sollten Touchscreen und Folientastatur präzise aufeinander abstimmen und beide Komponenten technisch sauber integrieren, um die geforderten Schutzarten zu erreichen.

Bei der flächenbündigen Montage bauen wir die Komponenten so ein oder verkleben sie so präzise, dass keine Spalten oder Fugen entstehen, durch die Schmutz, Feuchtigkeit oder Bakterien eindringen können.
Verklebung mit Optical Clear Adhesive: Dieses transparente Klebematerial ermöglicht eine optisch hochwertige und zugleich mechanisch stabile Verbindung – vor allem dann, wenn eine dauerhaft klare Sicht auf das darunterliegende Display gefordert ist.
Rückseitige Abdichtung: Neben der Front muss auch die Rückseite der Folientastatur – inklusive Steckverbindungen und flexibler Leiterbahnen – entsprechend abgedichtet werden, damit keine Feuchtigkeit eindringen kann.

4. Mechanische Integration und Benutzerführung

Neben der technischen Integration spielt auch die Benutzerführung eine entscheidende Rolle für den Erfolg eines HMI-Systems.

Ebene Bedienfläche: Für ein konsistentes Nutzererlebnis sollte die Touchfläche exakt auf Höhe der Tastatur liegen, damit eine gleichmäßige Haptik und Optik entsteht.
Thermische Entkopplung: Da Touchscreens in Verbindung mit Displays Wärme erzeugen, müssen sie mechanisch und gegebenenfalls auch thermisch von der Folientastatur entkoppelt werden, um Verformungen oder Materialspannungen zu vermeiden.
Hybridfunktionen nutzen: Durch die Kombination beider Technologien lassen sich klassische Schaltfunktionen über Tasten und gleichzeitig dynamische Inhalte über Touchscreens realisieren – zum Beispiel für Menüsteuerung, Dateneingabe oder Kontextfunktionen.

Fazit

Eine Folientastatur mit Touchscreen verbindet das Beste aus zwei Welten: taktile Sicherheit und moderne Benutzerführung. Sie bietet hohe Gestaltungsfreiheit, maximale Funktionalität und zuverlässige Bedienbarkeit – selbst in anspruchsvollen technischen Umgebungen. Voraussetzung dafür ist jedoch ein durchdachtes Engineering, das Materialauswahl, Integration, Schutzanforderungen und Benutzerführung konsequent aufeinander abstimmt.

Bei SNT entwickeln und fertigen wir kundenspezifische Folientastaturen mit Touchscreen – exakt zugeschnitten auf Ihre technischen Anforderungen, Einsatzbedingungen und Designvorgaben. Von der ersten Beratung über das Prototyping bis hin zur Serienfertigung stehen wir Ihnen als Full-Service-Partner kompetent und lösungsorientiert zur Seite. So entsteht ein Eingabesystem, das sowohl funktional überzeugt als auch langfristig zuverlässig im Einsatz bleibt.
