Taktilität bei Folientastaturen

Die Taktilität einer Folientastatur beschreibt die fühlbare Rückmeldung beim Betätigen einer Taste. Sie beeinflusst, wie deutlich ein Schaltvorgang wahrgenommen wird und welches Bediengefühl die Tastatur vermittelt. Abhängig von Anwendung und Bedienkonzept kann die Rückmeldung von einer weichen Folienbetätigung bis zu einem klar definierten Druckpunkt reichen.

Entscheidend dafür ist das Zusammenspiel verschiedener konstruktiver Faktoren. Neben der Tastenprägung können insbesondere Metallschnappscheiben eingesetzt werden, um einen definierten Druckpunkt zu erzeugen. Auch Tastenhub, Betätigungskraft, Tastengeometrie sowie Material und Stärke der Dekorfolie beeinflussen die wahrgenommene Haptik.

Die gewünschte Betätigungskraft einer Folientastatur sollte dabei auf die jeweilige Anwendung abgestimmt werden. Eine Bedieneinheit, die häufig und schnell betätigt wird, kann beispielsweise eine andere Schaltcharakteristik erfordern als eine Funktion, bei der eine unbeabsichtigte Betätigung vermieden werden soll.

Neben mechanisch-taktilen Tasten gibt es auch kapazitive Folientastaturen, bei denen die Eingabe ohne mechanischen Schaltweg erfolgt. Hier kann die Rückmeldung beispielsweise optisch, akustisch oder durch zusätzliche haptische Feedbacksysteme realisiert werden.

In diesem Beitrag zeigen wir, welche Faktoren die Taktilität einer Folientastatur bestimmen und wie sich das Bediengefühl konstruktiv an die jeweilige Anwendung anpassen lässt.

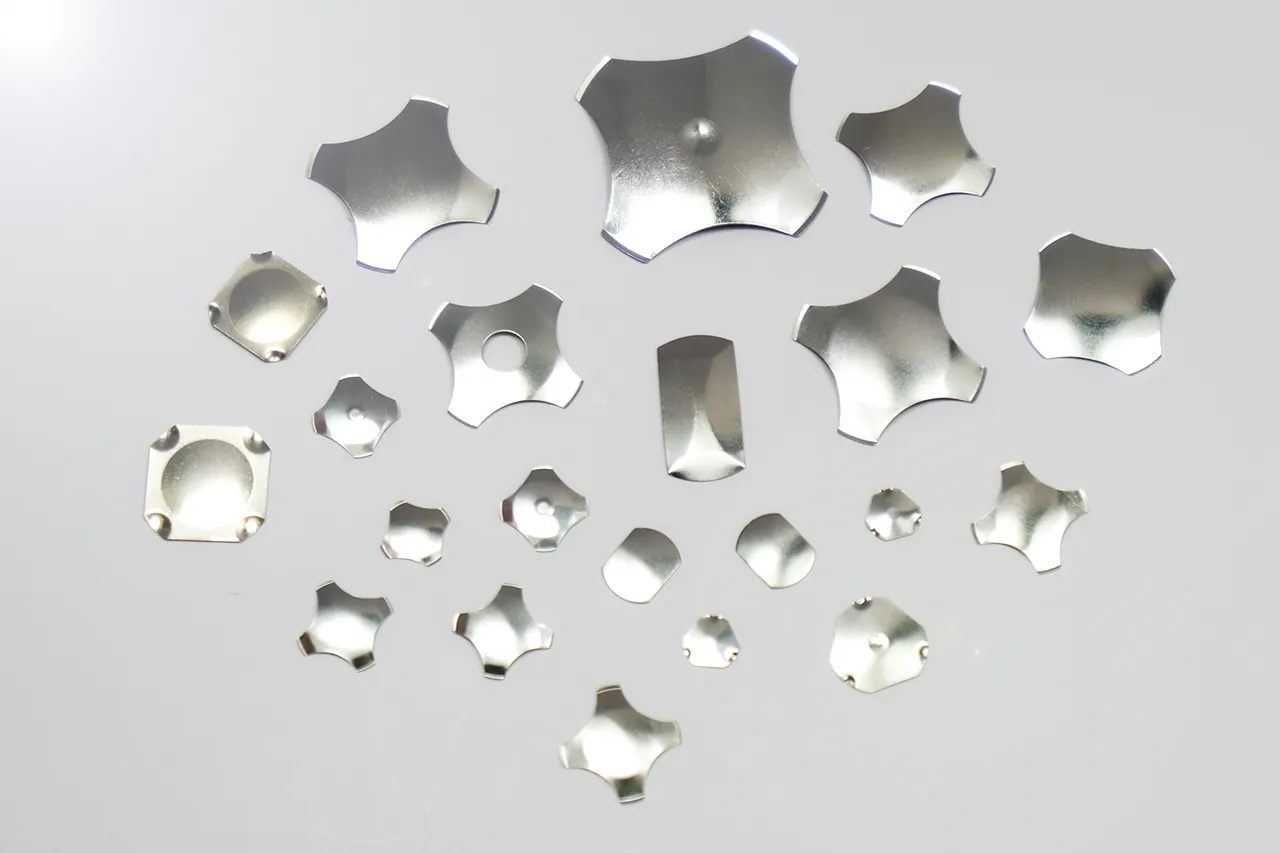

Metallschnappscheiben für einen definierten Druckpunkt

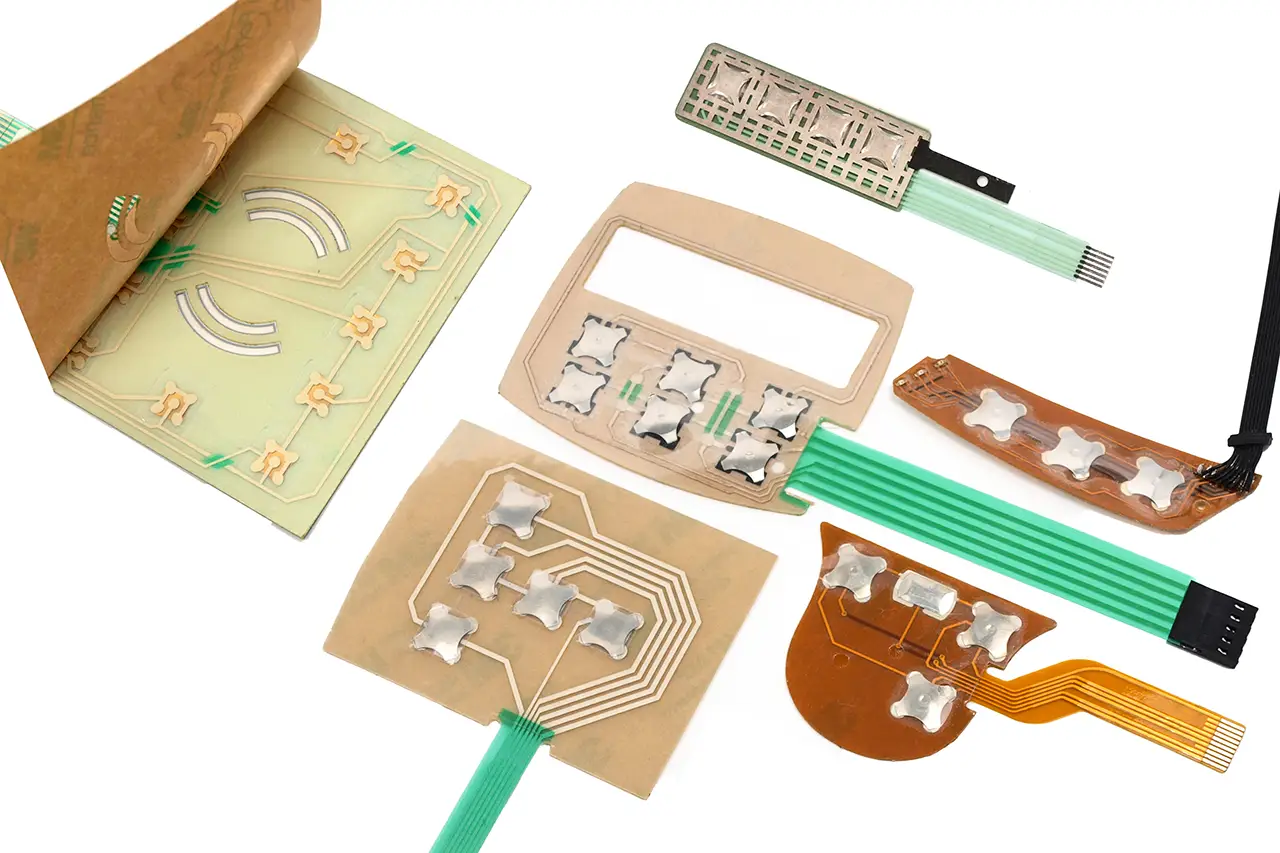

Metallschnappscheiben werden eingesetzt, wenn eine Taste beim Betätigen einen klar wahrnehmbaren Druckpunkt erzeugen soll. Die gewölbte Metallscheibe verformt sich bei Erreichen einer definierten Betätigungskraft und stellt dabei den elektrischen Kontakt her.

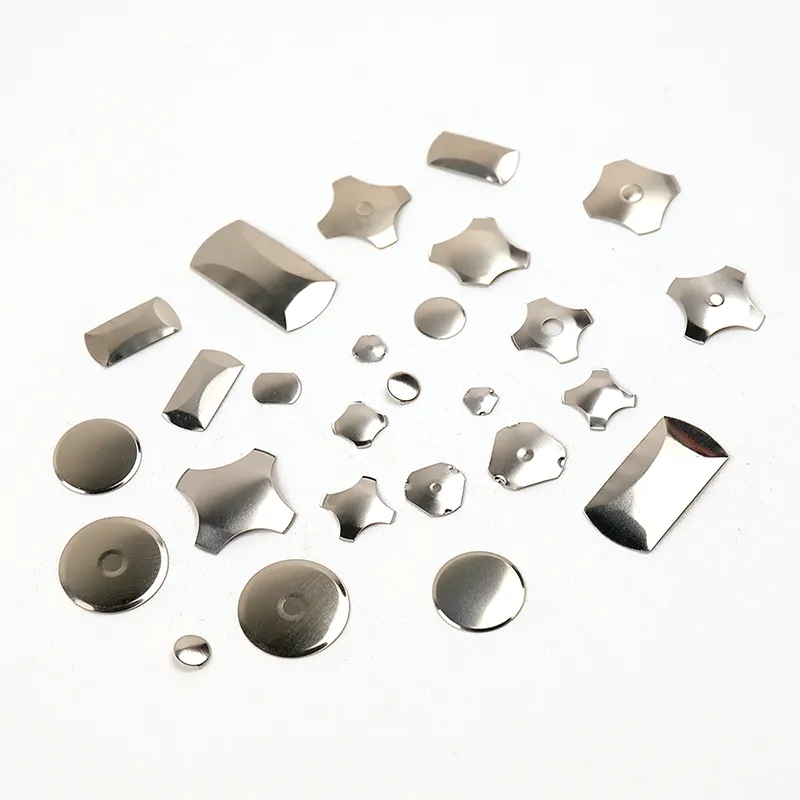

Abhängig von Geometrie, Durchmesser und Ausführung stehen Schnappscheiben mit unterschiedlichen Betätigungskräften und Schaltcharakteristiken zur Verfügung. Dadurch kann das Bediengefühl gezielt auf die jeweilige Anwendung abgestimmt werden. Die bestehende Seite nennt derzeit einen Bereich von 40 bis 700 g für verschiedene Ausführungen.

Neben der Betätigungskraft beeinflusst auch die Geometrie der Schnappscheibe das akustische Feedback. Mehr zu diesem Zusammenhang erläutern wir im Beitrag zum Sound von Folientastaturen.

Für beleuchtete Bedienelemente können zudem Schnappscheiben mit zentraler Öffnung eingesetzt werden. Dadurch lässt sich eine LED innerhalb des Tastenbereichs positionieren. Weitere Möglichkeiten zeigen wir im Beitrag zur Beleuchtung von Folientastaturen.

Tastenprägung als haptisches Gestaltungselement

Eine weitere Möglichkeit zur Beeinflussung der Haptik ist die Tastenprägung bei Folientastaturen. Dabei werden einzelne Tasten, Konturen oder Symbole durch eine gezielte Verformung der Dekorfolie gegenüber der umgebenden Oberfläche hervorgehoben.

Die Prägung unterstützt insbesondere die haptische Orientierung und Fingerführung. Abhängig von Tastengröße, Geometrie und gewünschter Bediencharakteristik können unterschiedliche Prägeformen eingesetzt werden.

Zum Beispiel kann eine Domprägung durch die elastische Verformung der Folie selbst eine fühlbare Rückmeldung erzeugen. Andere Prägeformen dienen dagegen primär dazu, die Position oder Kontur einer Taste ertastbar zu machen.

Prägung und Metallschnappscheibe können auch miteinander kombiniert werden. In diesem Fall kann die Prägung beispielsweise die Fingerführung übernehmen, während die darunterliegende Schnappscheibe den definierten Druckpunkt erzeugt.

Betätigungskraft und Tastenhub

Die Betätigungskraft ist einer der wichtigsten Parameter für die wahrgenommene Taktilität. Eine niedrige Betätigungskraft ermöglicht eine leichte Auslösung, während höhere Kräfte eine bewusstere Betätigung erfordern.

Welche Ausführung sinnvoll ist, hängt von der Anwendung ab. Bei häufig betätigten Funktionen können andere Anforderungen bestehen als bei sicherheitsrelevanten oder selten verwendeten Tasten, bei denen eine unbeabsichtigte Auslösung vermieden werden soll.

Auch der Tastenhub beeinflusst das Bediengefühl. Ein größerer Hub wird vom Anwender anders wahrgenommen als eine sehr kurze Schaltbewegung. Betätigungskraft, Hub und Druckpunkt sollten deshalb gemeinsam betrachtet werden.

Für die konstruktive Auslegung ist zudem entscheidend, welches Schaltelement eingesetzt wird. Eine Domprägung besitzt eine andere Kraft-Weg-Charakteristik als eine Taste mit Metallschnappscheibe.

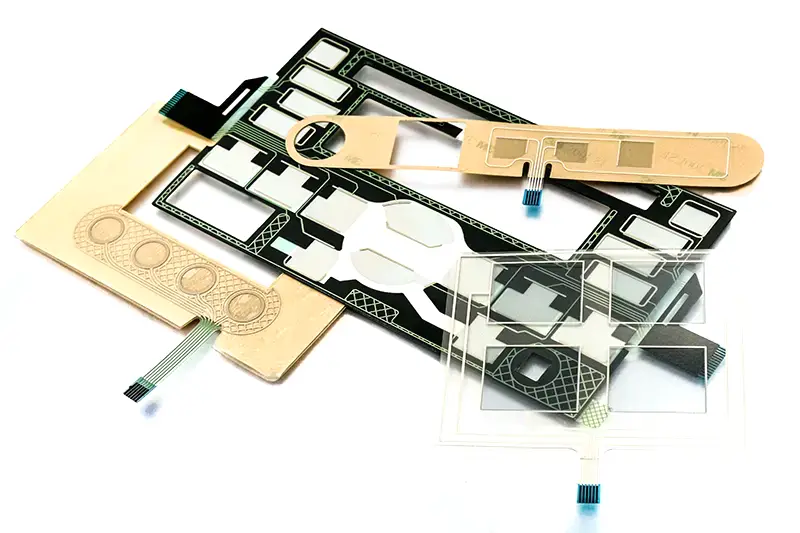

Taktiles Feedback bei kapazitiven Folientastaturen

Bei kapazitiven Folientastaturen erfolgt die Eingabe durch eine Veränderung der elektrischen Kapazität. Eine mechanische Bewegung der Taste ist für den Schaltvorgang nicht erforderlich.

Dadurch entsteht allerdings auch kein mechanisch erzeugter Druckpunkt wie bei einer Metallschnappscheibe. Abhängig vom Bedienkonzept kann deshalb eine zusätzliche Rückmeldung sinnvoll sein.

Mögliche Varianten sind beispielsweise eine visuelle Rückmeldung durch integrierte LEDs, ein akustisches Signal oder ein haptisches Feedback über einen Vibrationsaktor.

Kapazitive Eingabeflächen ermöglichen darüber hinaus die Integration von Touch-Tasten, Slidern und Wheels. Bei der Entwicklung müssen Sensorlayout, Frontmaterial, Materialstärke, Empfindlichkeit und elektronische Auswertung aufeinander abgestimmt werden.

Welche Taktilität eignet sich für welche Anwendung?
