Folientastatur mit Trägerplatte oder Gehäuse

Kundenspezifische HMI-Baugruppen für die direkte Integration

Eine kundenspezifische Folientastatur kann über die reine Eingabefunktion hinaus zu einer vormontierten HMI-Baugruppe erweitert werden. Durch die Kombination mit einer Trägerplatte oder einem individuell ausgelegten Gehäuse entsteht eine mechanisch stabile Einheit, die auf die Einbausituation und die Anforderungen des Endgerätes abgestimmt werden kann.

Bei einer Folientastatur auf Trägerplatte wird die Tastatur flächig auf einen stabilen Träger – häufig aus Aluminium – aufgebracht. Befestigungselemente, Aussparungen und weitere konstruktive Merkmale können direkt in die Trägerplatte integriert werden. Die Auswahl der geeigneten Klebstoffe für Folientastaturen richtet sich dabei unter anderem nach Trägermaterial, Oberfläche und den späteren Umgebungsbedingungen.

Darüber hinaus können Displays, Leiterplatten, Dichtungen und weitere elektronische oder mechanische Komponenten integriert werden. So lässt sich aus einzelnen Komponenten eine aufeinander abgestimmte HMI-Einheit entwickeln, bei der mechanische und elektrische Schnittstellen bereits während der Entwicklung und Konstruktion der Folientastatur berücksichtigt werden.

Alternativ kann die Folientastatur direkt mit einem kundenspezifischen Gehäuse kombiniert werden. Dadurch können Bedienoberfläche, Elektronik, Befestigung und Dichtungskonzept gemeinsam auf die Anwendung abgestimmt werden.

Welche Ausführung geeignet ist, hängt insbesondere von Bauraum, Montagekonzept, Umgebungsbedingungen und gewünschtem Integrationsgrad ab. Diese Anforderungen sollten deshalb bereits bei der Planung und Spezifikation der Folientastatur definiert werden.

Folientastatur auf Trägerplatte: Aufbau und Integration

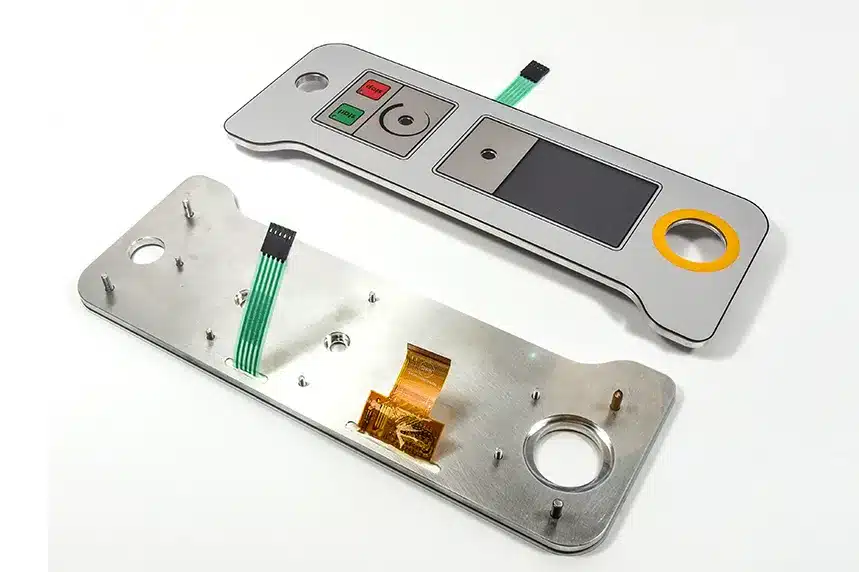

Für maximale Stabilität und langfristige Zuverlässigkeit wird die Folientastatur auf eine individuell ausgelegte Trägerplatte montiert. In der Praxis kommen häufig Aluminiumträgerplatten zum Einsatz, die sich durch hohe Steifigkeit, gute Wärmeableitung und präzise Bearbeitbarkeit auszeichnen. Je nach Einbausituation können diese zusätzlich mit Einpressbolzen oder Befestigungselementen ausgestattet werden, um eine effiziente und reproduzierbare Montage zu gewährleisten.

Die Folientastatur wird flächig mit der Trägerplatte verklebt. Die Auswahl des geeigneten Klebstoffs für die Folientastatur erfolgt abgestimmt auf Trägermaterial, Oberflächenbeschaffenheit und die zu erwartenden Umgebungsbedingungen. Dieses Konzept erhöht die mechanische Stabilität und erleichtert die Handhabung bei der weiteren Montage. Weitere konstruktive Möglichkeiten zeigen wir im Fachbeitrag zu Folientastaturen auf maßgeschneiderten Frontrahmen.

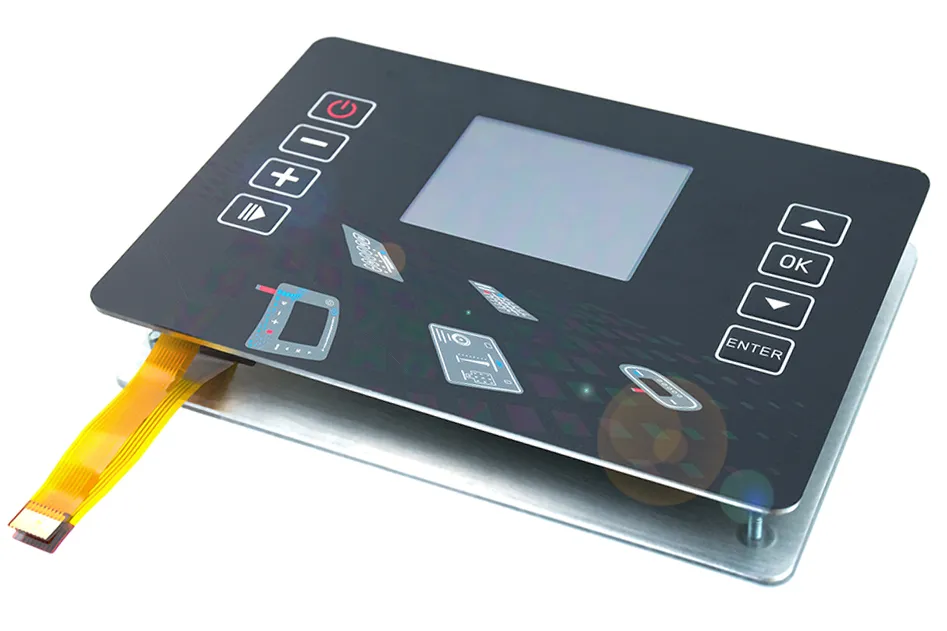

Darüber hinaus lässt sich die Einheit zu einer kompletten HMI-Baugruppe erweitern. Je nach Anwendung können Displays, Leiterplatten und weitere elektronische oder mechanische Komponenten integriert werden. Auch die Kombination einer Folientastatur mit Touchscreen ist möglich. Die einzelnen Komponenten sollten dabei bereits während der Entwicklung und Konstruktion der Folientastatur hinsichtlich Bauraum, Befestigung, elektrischer Schnittstellen und Montage aufeinander abgestimmt werden.

Für anspruchsvolle Umgebungen kann zusätzlich eine integrierte Dichtung vorgesehen werden, um die angestrebte Schutzart der kompletten Baugruppe zu unterstützen. Die konkrete Auslegung der Montage- und Integrationslösung erfolgt anwendungsspezifisch unter Berücksichtigung von Bauraum, Umgebungsbedingungen und Serienanforderungen. Diese Anforderungen sollten möglichst früh bei der Planung und Spezifikation der Folientastatur definiert werden.

Vorteile einer Folientastatur auf Trägerplatte

Der Vorteil von Folientastaturen auf Trägerplatten liegt in der erhöhten Stabilität, Zuverlässigkeit und Flexibilität. Durch die Montage der Folientastatur auf maßgeschneiderten Trägerplatten wird eine solide Basis geschaffen, die mehrere Vorteile mit sich bringt:

Mechanische Stabilität
Die Trägerplatte bildet eine stabile Basis für die Folientastatur und erleichtert die Integration in das Endgerät. Insbesondere Aluminiumplatten lassen sich präzise bearbeiten und mit Aussparungen, Bohrungen oder Befestigungselementen versehen.

Anwendungsspezifische Integration
Abmessungen, Konturen und Befestigungspunkte können auf die jeweilige Einbausituation abgestimmt werden. Zusätzlich lassen sich Displays, Leiterplatten, LEDs oder weitere Komponenten in die HMI-Baugruppe integrieren.

Definierte Schnittstellen
Durch die gemeinsame Konstruktion von Folientastatur und Trägerplatte können mechanische Schnittstellen, Anschlussführung und Befestigung bereits während der Entwicklung der Folientastatur berücksichtigt werden.

Vereinfachte Endmontage
Eine bereits vormontierte Baugruppe kann den Montageaufwand im Endgerät reduzieren. Befestigungselemente und weitere Komponenten lassen sich dafür direkt in die Trägerplatte integrieren.

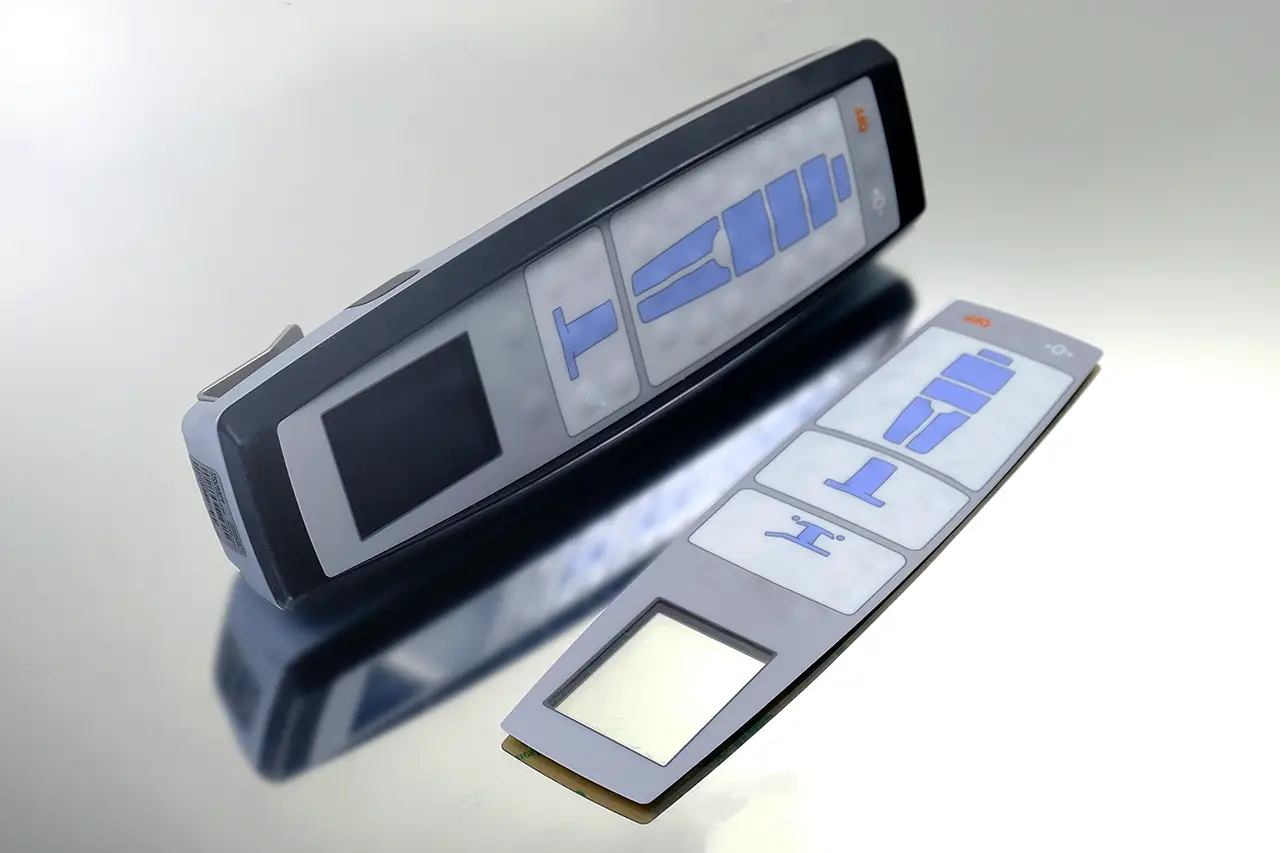

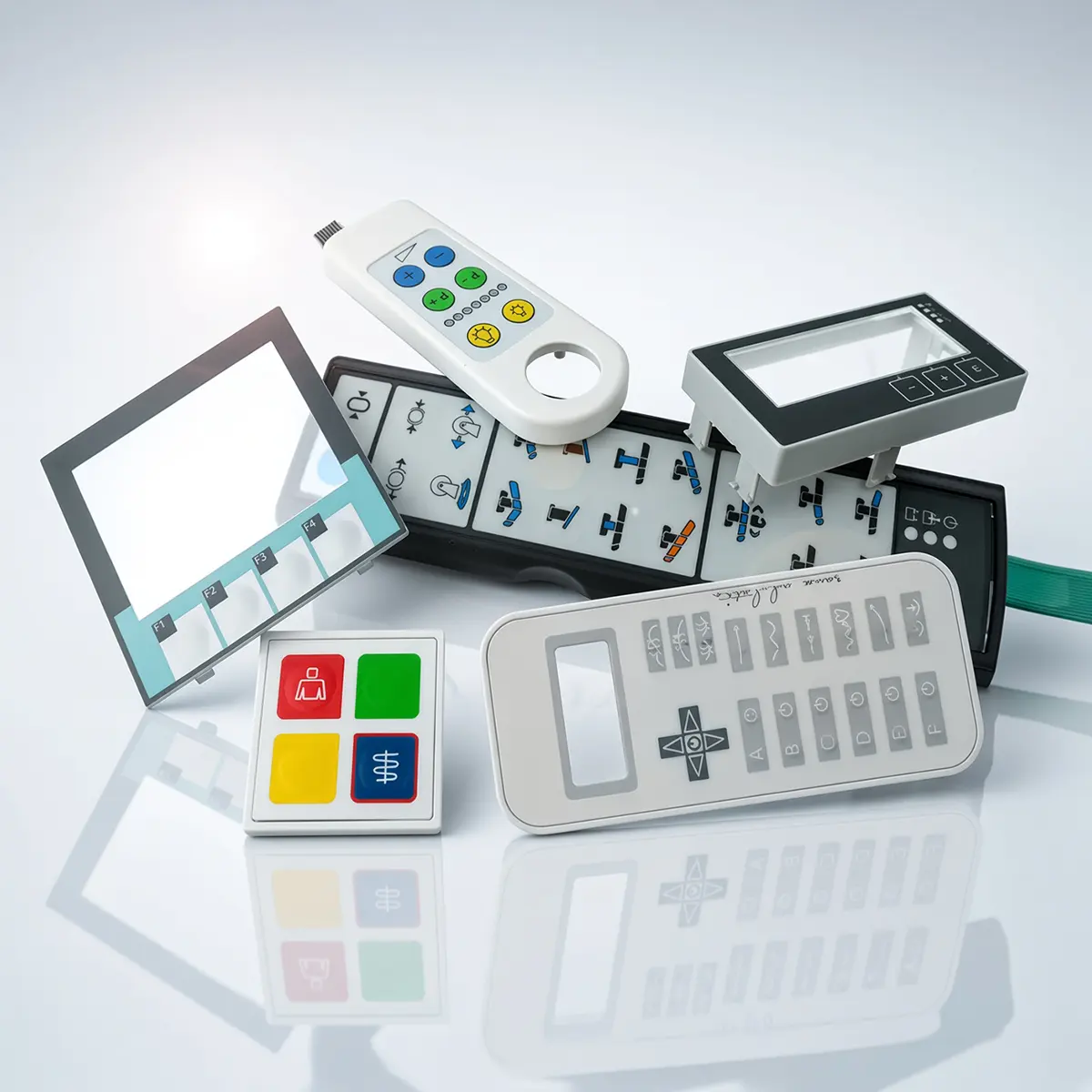

Vorteile eines kundenspezifischen Gehäuses

Kundenspezifische Gehäuse für Folientastaturen bieten eine Reihe von Vorteilen, die die Gesamtleistung und das Benutzererlebnis erheblich verbessern:

Konstruktive Integration
Gehäuse, Folientastatur und weitere HMI-Komponenten können hinsichtlich Abmessungen, Befestigungspunkten, Aussparungen und Schnittstellen gemeinsam ausgelegt werden.

Schutz von Elektronik und Bedieneinheit
Das Gehäuse schützt die integrierten Komponenten vor mechanischen Einflüssen. In Verbindung mit einem geeigneten Dichtungskonzept können auch Anforderungen an den Schutz gegenüber Staub und Feuchtigkeit berücksichtigt werden.

Integration weiterer Komponenten
Displays, Leiterplatten, Steckverbinder und weitere Funktionselemente können bereits während der Konstruktion in das Gehäusekonzept einbezogen werden.

Montagegerechte Auslegung
Befestigungspunkte, Positionierungselemente und Schnittstellen können so ausgelegt werden, dass die Baugruppe reproduzierbar in das Endgerät integriert werden kann.

Durch die gemeinsame Planung der Folientastatur, Trägerplatte bzw. des Gehäuses und der weiteren HMI-Komponenten lassen sich mechanische und elektrische Schnittstellen frühzeitig aufeinander abstimmen. Je nach Projekt kann so aus der einzelnen Folientastatur eine vormontierte und auf die Einbausituation abgestimmte HMI-Baugruppe entstehen.
