Ausstattungsoptionen von Folientastaturen

Technische Ausstattungsmerkmale für Design und Schutz Ihrer Bedieneinheit

Um eine präzise Bedienung und maximale Benutzerfreundlichkeit zu gewährleisten, können unsere Folientastaturen mit einer Vielzahl technischer Ausstattungsoptionen konfiguriert werden. Diese optionalen Merkmale ermöglichen eine passgenaue Anpassung an unterschiedliche Einsatzbedingungen – von Beleuchtungsvarianten über Schutzarten bis hin zu speziellen Oberflächenstrukturen.

Jede Folientastatur wird individuell konzipiert, sodass sie funktionale und gestalterische Anforderungen gleichermaßen erfüllt. Dabei steht die Kombination aus Zuverlässigkeit, Langlebigkeit und ergonomischem Design im Vordergrund. So entstehen maßgeschneiderte Eingabelösungen, die sich nahtlos in unterschiedlichste Geräte- und Systemumgebungen integrieren lassen.

Taktile Tasten und Prägungen

Das Bediengefühl einer Folientastatur kann durch unterschiedliche konstruktive Ausführungen an die jeweilige Anwendung angepasst werden. Eine Möglichkeit ist die gezielte Tastenprägung, mit der einzelne Tasten, Konturen oder Symbole haptisch hervorgehoben werden. Je nach Tastengeometrie können beispielsweise Dom-, Kissen-, Rahmen-, Terrassen- oder Symbolprägungen eingesetzt werden.

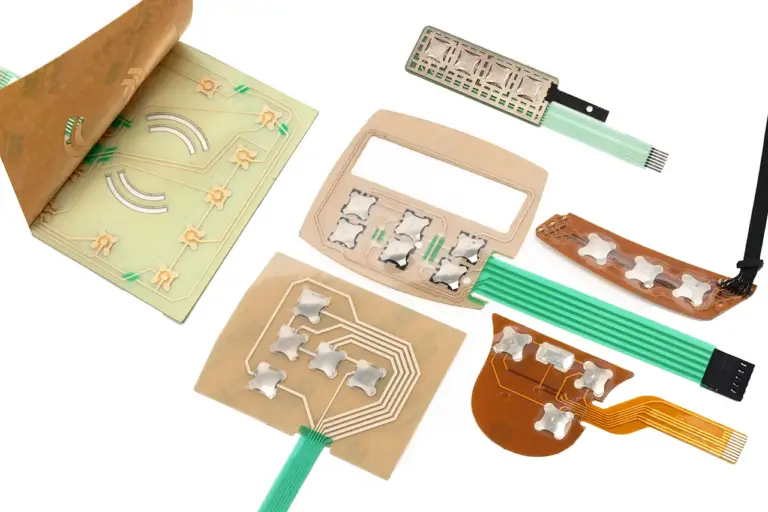

Für einen definierten Druckpunkt lassen sich zusätzlich Metallschnappscheiben integrieren. Sie stehen in unterschiedlichen Abmessungen und Betätigungskräften zur Verfügung und können mit einer Tastenprägung kombiniert werden.

Welche Ausführung geeignet ist, hängt von gewünschter Taktilität der Folientastatur, Betätigungskraft, Tastengröße und Bedienkonzept ab.

Silikon- und Epoxytasten

Einzelne Tastenbereiche können zusätzlich durch Silikon- oder Epoxyelemente hervorgehoben werden. Silikontasten ermöglichen ausgeprägte dreidimensionale Tastengeometrien, während Epoxytasten eine feste, glatte Oberfläche erzeugen. Beide Varianten können auch innerhalb einer Folientastatur miteinander kombiniert werden.

Die Unterschiede und Einsatzmöglichkeiten zeigen wir ausführlich im Beitrag zu Silikon- und Epoxytasten für Folientastaturen.

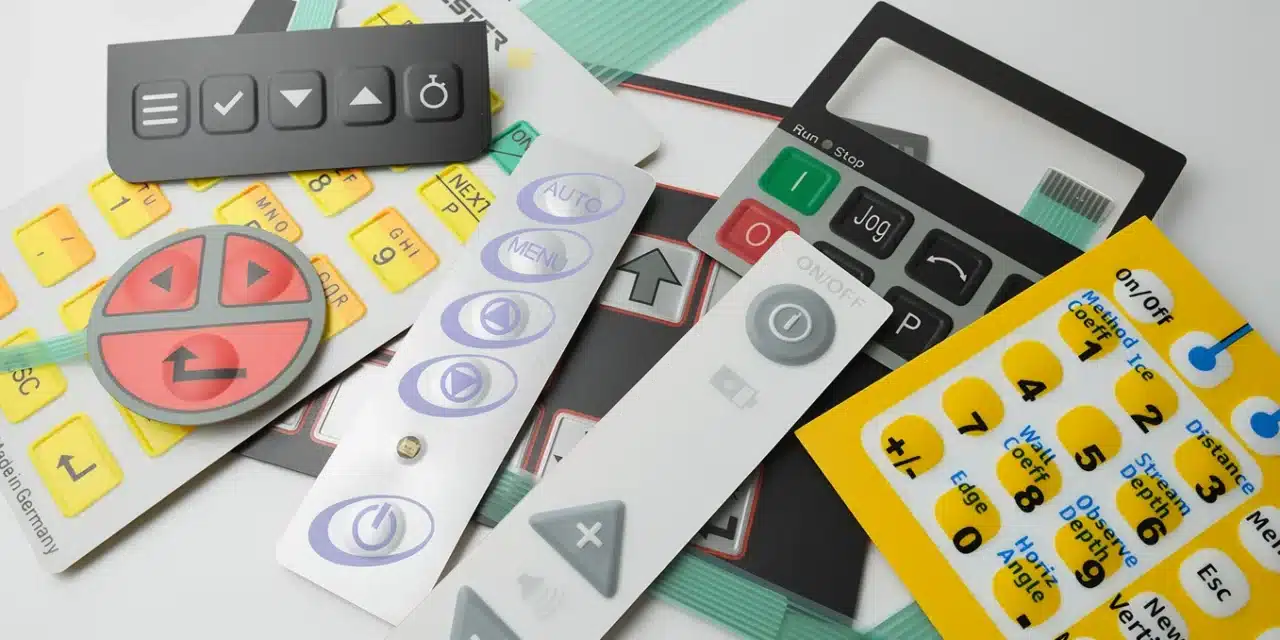

Kundenspezifische Folientastaturen mit unterschiedlichen Tastenlayouts und Designs

Kapazitive Touch-Tasten, Slider und Wheels

Neben mechanisch schaltenden Tasten können auch kapazitive Sensorflächen in eine Folientastatur integriert werden. Die Eingabe erfolgt dabei durch Berührung der Bedienoberfläche, ohne dass ein mechanischer Schaltweg erforderlich ist.

Neben einzelnen Touch-Tasten lassen sich Slider und Wheels realisieren, beispielsweise zur kontinuierlichen Einstellung von Parametern. Sensorlayout, Frontmaterial, Materialstärke und elektronische Auswertung müssen dabei auf die jeweilige Anwendung abgestimmt werden.

Weitere technische Hintergründe erläutern wir im Beitrag zu kapazitiven Folientastaturen.

Kapazitives Glas mit hinterdruckter Oberfläche für industrielle HMI-Touchsysteme

Beleuchtungsoptionen

LEDs und Beleuchtung von Folientastaturen

Die Hinterleuchtung von Folientastaturen erfolgt durch die geschickte Integration einer LED-Schaltfolie oder einer Schaltungsfolie, die eingebaute LEDs enthält.

Durch den Einsatz von speziellen Klebstoffsystemen und hochwertigen Abdichtmaterialien bleibt die Funktionalität der LEDs auch unter anspruchsvollen Bedingungen – etwa bei starken Vibrationen, Temperaturschwankungen oder Feuchtigkeit – dauerhaft erhalten.

Individuelle Farbkonzepte (z. B. RGB-LEDs) bieten zudem maximale Designfreiheit und erhöhen den Bedienkomfort – ideal für industrielle, medizinische oder mobile Anwendungen.

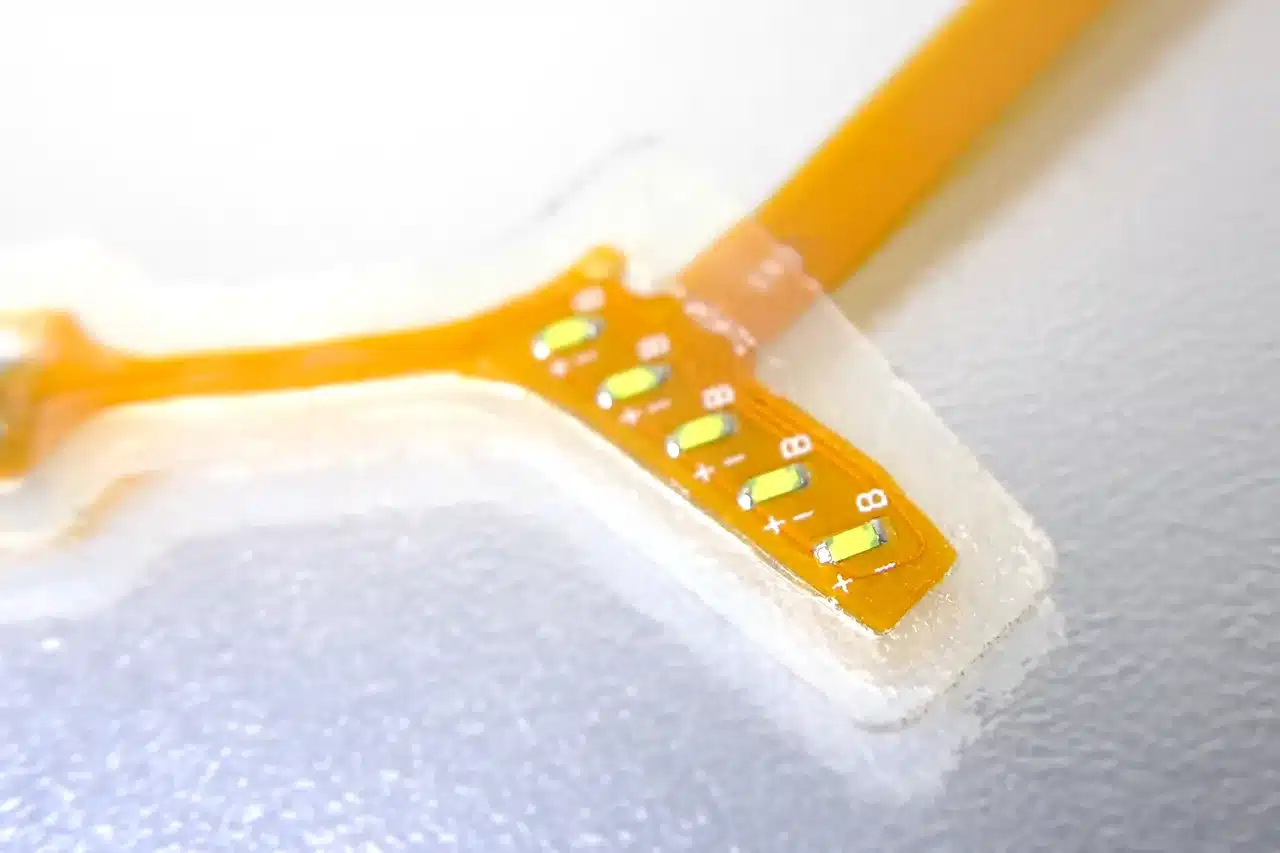

LED-Schaltung auf Folienleiter für Hinterleuchtung von Folientastaturen

Light Guide Film in Folientastaturen

Die LGF-Technologie (Light Guide Film) ermöglicht eine besonders homogene und energieeffiziente Hinterleuchtung von Folientastaturen. Dabei werden die LEDs am Rand einer nur 0,1 bis 0,2 mm dünnen Lichtleitfolie angeordnet, die das Licht gezielt über die gesamte Fläche verteilt und gleichmäßig abstrahlt.

Im Vergleich zu herkömmlichen Beleuchtungsmethoden ermöglicht die LGF-Technologie Ausleuchtung der gesamten Tastatur, und das mit nur wenigen Lichtquellen. Diese Herangehensweise erweist sich als äußerst vorteilhaft für den Einsatz in Geräten mit begrenztem Raum und kompakter Bauweise.

Ein besonderer Vorzug der LGF-Technologie liegt in der Möglichkeit, jede Taste individuell in verschiedenen Farben zu beleuchten. Dabei bewahrt diese Technologie die flache Bauform und die Flexibilität der Folientastatur, was eine nahtlose Integration in verschiedene Anwendungen ermöglicht.

LGF Folientastatur Dead Front Effekt LED unsichtbare Symbole HMI Beleuchtung

Film zur LGF-Technologie auf unserem YouTube-Kanal

Verschwindeeffekt / Dead Front

Die LGF-Technologie ermöglicht nicht nur eine gleichmäßige Hinterleuchtung, sondern auch den Einsatz spezieller optischer Effekte wie dem sogenannten Verschwindeeffekt (Deadfront-Design).

Bei diesem Effekt bleiben Symbole, Beschriftungen oder Funktionsanzeigen im unbeleuchteten Zustand unsichtbar und werden erst durch Aktivierung der LED-Hinterleuchtung sichtbar. Dadurch lassen sich dezente, geschlossene Bedienoberflächen realisieren, die im Ruhezustand eine klare, homogene Frontfläche zeigen.

Diese Technologie bietet hohe Designfreiheit und ermöglicht die Integration von Statusanzeigen oder Funktionssymbolen, ohne die optische Ruhe oder das Erscheinungsbild der Folientastatur zu stören – ideal für Anwendungen mit hohen ästhetischen und ergonomischen Anforderungen.

Eine Musterkarte dazu, können Sie gerne bei uns anfordern!

Folientastatur mit Verschwindeeffekt Dead Front unsichtbare Symbole im Ruhezustand

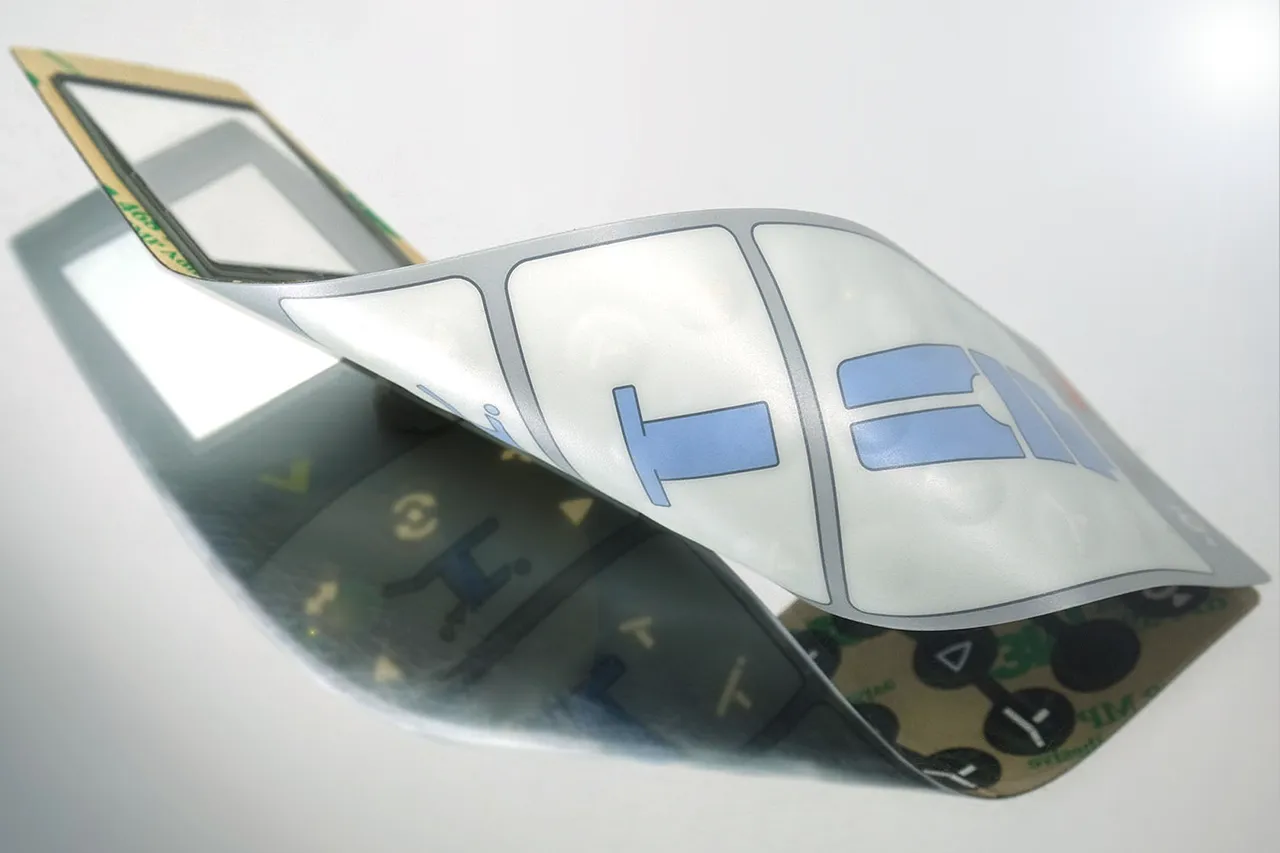

Folientastatur mit Verschwindeeffekt / Dead-Front Effekt

Drehgeber und Summer

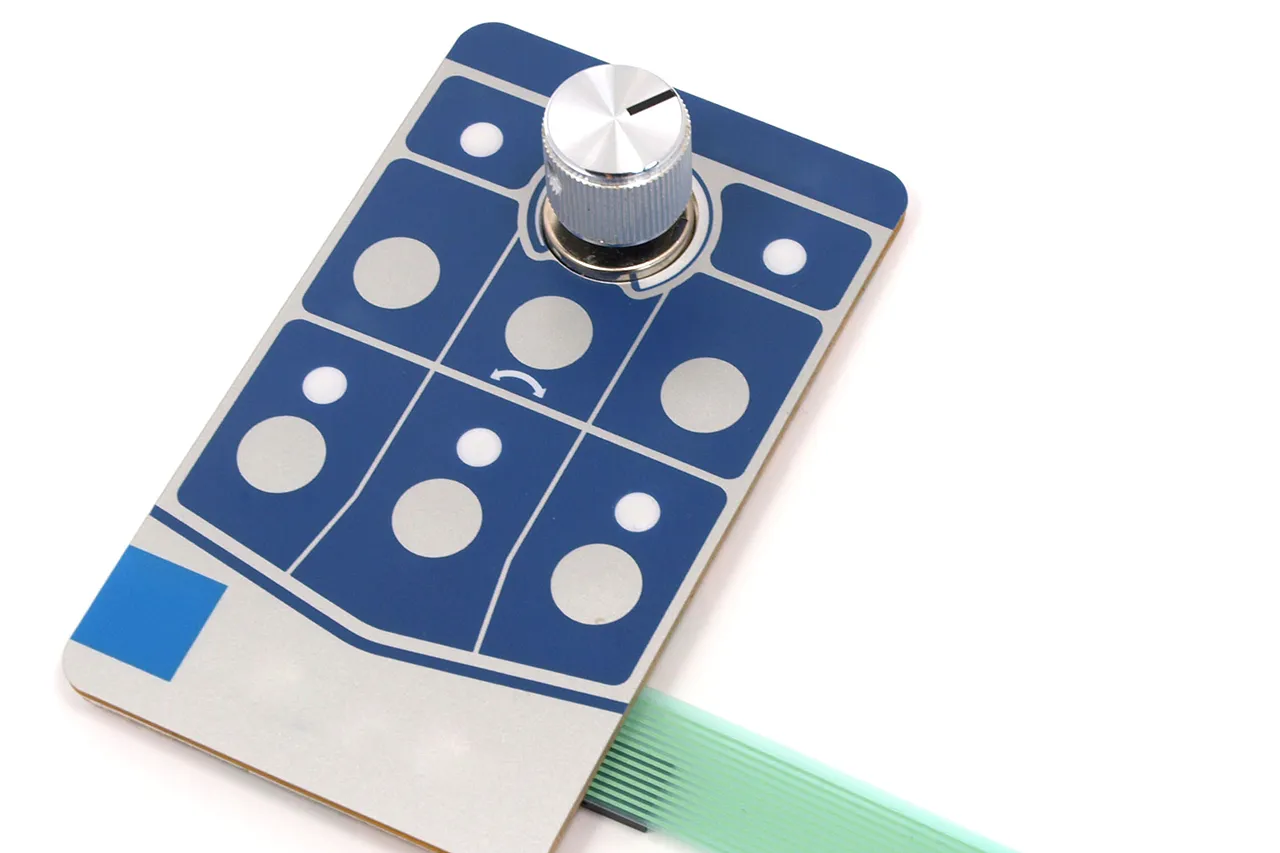

Folientastatur mit Drehgeber, Beleuchtung und kapazitiven Bedienelementen

Die Integration von Drehgebern in Folientastaturen erweitert die Funktionalität um eine präzise, drehbasierte Eingabemöglichkeit. Diese Lösung ermöglicht beispielsweise die Einstellung von Parametern oder Menüfunktionen direkt über die Bedienoberfläche – ohne zusätzliche Bedienelemente.

Durch die Kombination von Drehgebern mit der Folientastatur entsteht eine platzsparende und kosteneffiziente Einheit, da separate Baugruppen, Verdrahtungen und Lötprozesse entfallen. Gleichzeitig bleibt das Design flach und ergonomisch.

Ebenso lässt sich ein flacher Piezo-Summer nahtlos integrieren, um dem Benutzer ein präzises akustisches Feedback zu bieten. Damit wird die Bedienung nicht nur sicherer, sondern auch intuitiver – ein Vorteil insbesondere bei industriellen Anwendungen mit hohem Bedienrhythmus oder in Umgebungen mit eingeschränkter Sicht.

RFID Chips

RFID-Technologie in Folientastaturen mit integrierter Antenne zur kontaktlosen Identifikation — *Integration von RFID-Technologie für Identifikation und Datenerfassung in HMI-Systemen*

Die Integration von RFID-Chips in Folientastaturen ermöglicht die Verbindung moderner Identifikations- und Zugriffstechnologien mit einem flachen, robusten Tastaturdesign.

Durch den Einbau eines RFID-Moduls können Benutzer-, Geräte- oder Prozessdaten kontaktlos erfasst und verwaltet werden – etwa zur Zugriffskontrolle, Maschinenfreigabe oder Parametererkennung. Diese Funktionalität steigert die Sicherheit und Nachverfolgbarkeit innerhalb industrieller oder medizinischer Anwendungen.

Da der RFID-Chip direkt in die Tastaturstruktur integriert wird, entfallen zusätzliche Gehäuseöffnungen oder externe Lesemodule. Das Ergebnis ist eine platzsparende, hygienische und manipulationssichere Lösung, die sich nahtlos in bestehende Systeme einbinden lässt.

Sichtfenster, TFT Displays und Touch Panel

Die Kombination modernster Displaytechnologien mit bewährter Folientastaturtechnik ermöglicht kompakte und kosteneffiziente Eingabelösungen.

Displays lassen sich auf unterschiedliche Weise in die Folientastatur integrieren: Entweder wird der Displaybereich präzise ausgestanzt oder ein passgenaues Sichtfenster direkt in die Oberfläche eingebettet. Dieses Sichtfenster wird individuell auf Größe, Form und optische Anforderungen abgestimmt.

Je nach Einsatzumgebung und Designvorgabe stehen verschiedene Ausführungen zur Verfügung – glänzend, matt, entspiegelt, kratzfest, UV-beständig oder farbig getönt –, um sowohl funktionale als auch ästhetische Anforderungen optimal zu erfüllen.

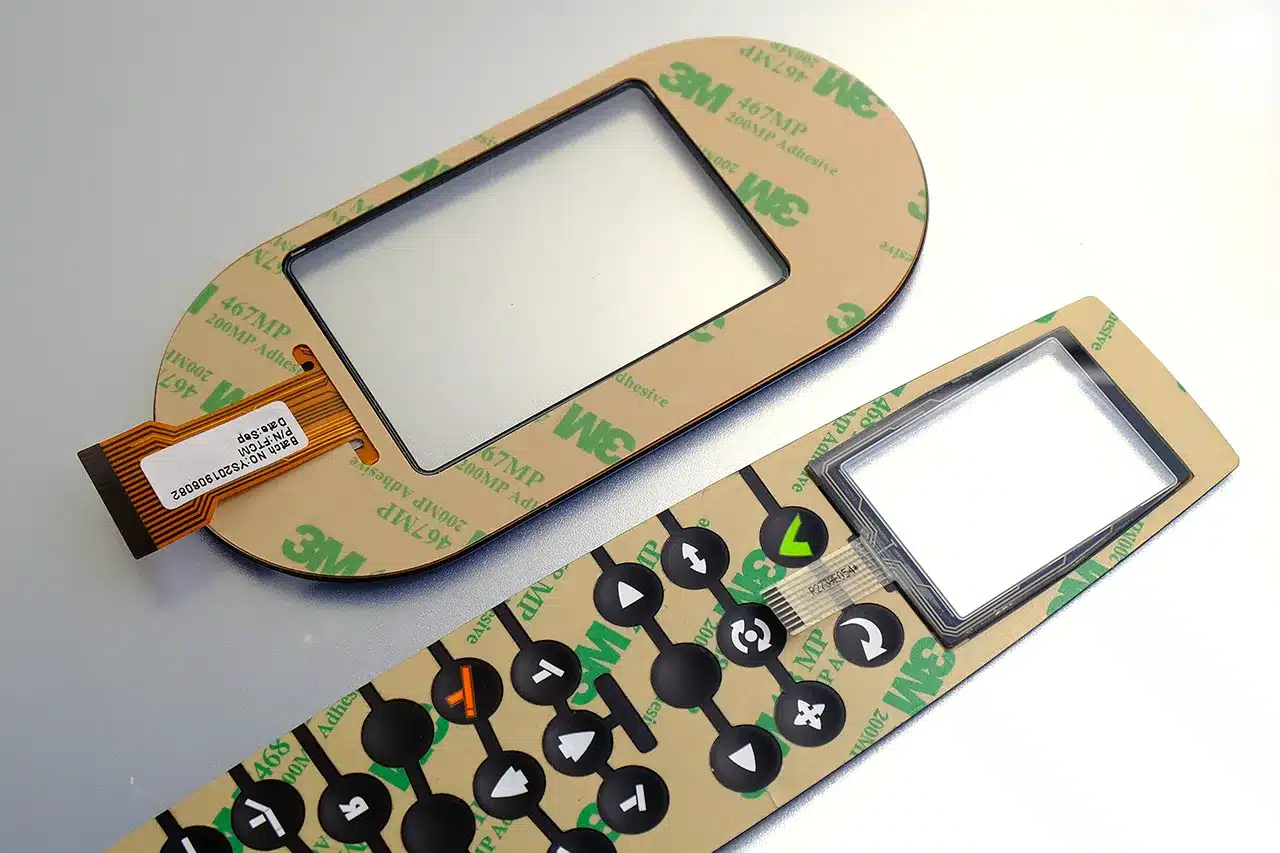

Wird ein Touch Panel unter dem Sichtfenster integriert, kommt eine hochtransparente optische Klebeschicht mit einem Lichttransmissionsgrad von über 99 % zum Einsatz. Diese Technologie verhindert die Entstehung Newtonscher Ringe und sorgt für eine klare, kontrastreiche Anzeige ohne optische Störungen.

Die präzise Verklebung der Komponenten erfolgt unter kontrollierten Reinraumbedingungen, um eine dauerhaft blasenfreie Verbindung, hohe optische Qualität und langfristige Haftfestigkeit sicherzustellen.

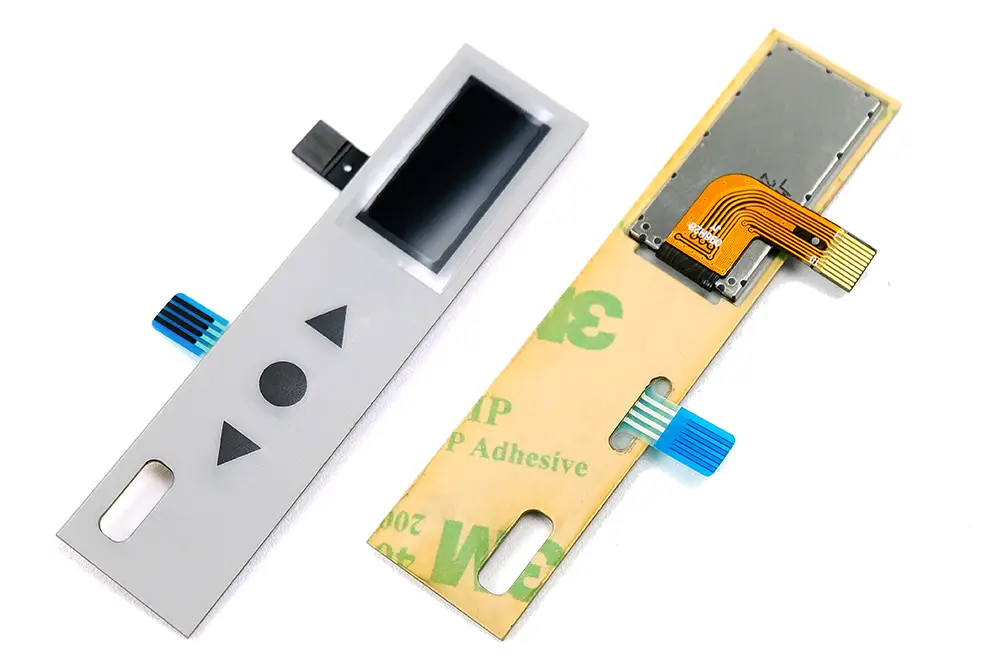

Folientastatur mit integriertem Sichtfenster und TFT-Display zur Anzeige von Benutzerinformationen

Folientastatur mit integriertem LED-Display zur Anzeige von Status- und Betriebsinformationen

Schutzarten

EMV-und ESD-Schutz

In industriellen und medizinischen Anwendungen ist die störungsfreie Funktion von Folientastaturen essenziell. Elektromagnetische Störungen (EMV) sowie elektrostatische Entladungen (ESD) können elektronische Komponenten beeinträchtigen oder beschädigen.

EMV-Schutz

Eine EMV-Abschirmung wird durch in die Tastatur integrierte Polyesterfolien mit Aluminium- oder Kupferbeschichtung erreicht. Diese Barriere verhindert das Eindringen externer Signale und minimiert elektromagnetische Beeinflussungen. Besonders bei Tastaturen mit Displays sorgt eine segmentierte Abschirmung dafür, dass alle Komponenten zuverlässig geschützt sind.

ESD-Schutz

Leitfähige Schichten, gezielte Erdungspunkte und ESD-geeignete Materialien schützen elektronische Komponenten zuverlässig vor elektrostatischen Entladungen. Sie leiten auftretende Spannungen kontrolliert ab, noch bevor sie sensible Schaltungen erreichen.

Durch den Einsatz optimierter Materialverbünde und geprüfter Schutzkonzepte entstehen robuste, langlebige Bedieneinheiten, die selbst in sensiblen Einsatzbereichen – etwa in der Medizintechnik, Automatisierung oder Mess- und Prüftechnik – störungsfrei und sicher funktionieren.

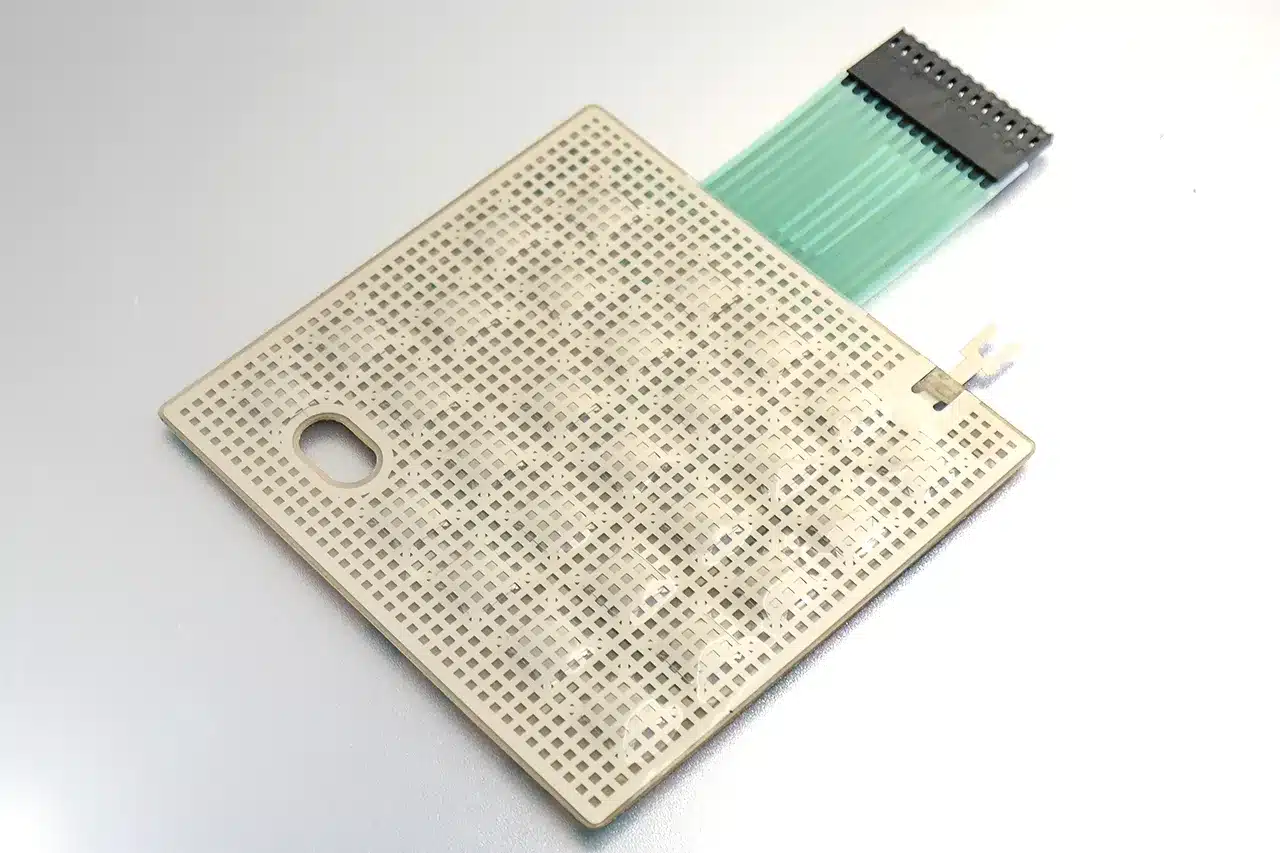

Folientastatur mit EMV-Abschirmung und ESD-Schutz durch leitfähige Schichten

Folientastatur mit Flexleiter und Dichtung zur Abdichtung gegen Feuchtigkeit

IP-Schutzarten

Eine umlaufende Dichtungen schützt die Folientastatur zuverlässig vor dem Eindringen von Feuchtigkeit, Staub und Schmutzpartikeln. Dadurch wird das Risiko von Kurzschlüssen und Kontaktkorrosion wirksam minimiert.

Als Dichtmaterial kommen unter anderem PE-Schaumbänder der 3M-VHB-Serie oder vergleichbare Hochleistungs-Klebebänder zum Einsatz. Diese Materialien gewährleisten eine dauerhafte Elastizität, hohe Haftfestigkeit und exzellente Dichtwirkung, auch unter wechselnden Temperatur- und Druckbedingungen.

Mit dieser Abdichtungstechnologie lassen sich Schutzarten bis IP67 realisieren. Folientastaturen mit dieser Schutzklasse eignen sich ideal für den Einsatz in feuchten, staubigen oder stark beanspruchten Umgebungen, beispielsweise in der Industrieautomatisierung, Medizintechnik oder mobilen Steuergeräten.

Trägerplatten und vormontierte HMI-Baugruppen

Für eine höhere mechanische Stabilität und eine vereinfachte Integration kann die Folientastatur direkt auf einer kundenspezifischen Trägerplatte montiert werden. Je nach Anwendung lassen sich zusätzlich Displays, Leiterplatten, Dichtungen und Befestigungselemente zu einer vormontierten HMI-Baugruppe zusammenführen.

Mehr zu den konstruktiven Möglichkeiten finden Sie auf unserer Seite zu Folientastaturen mit Trägerplatte oder Gehäuse.

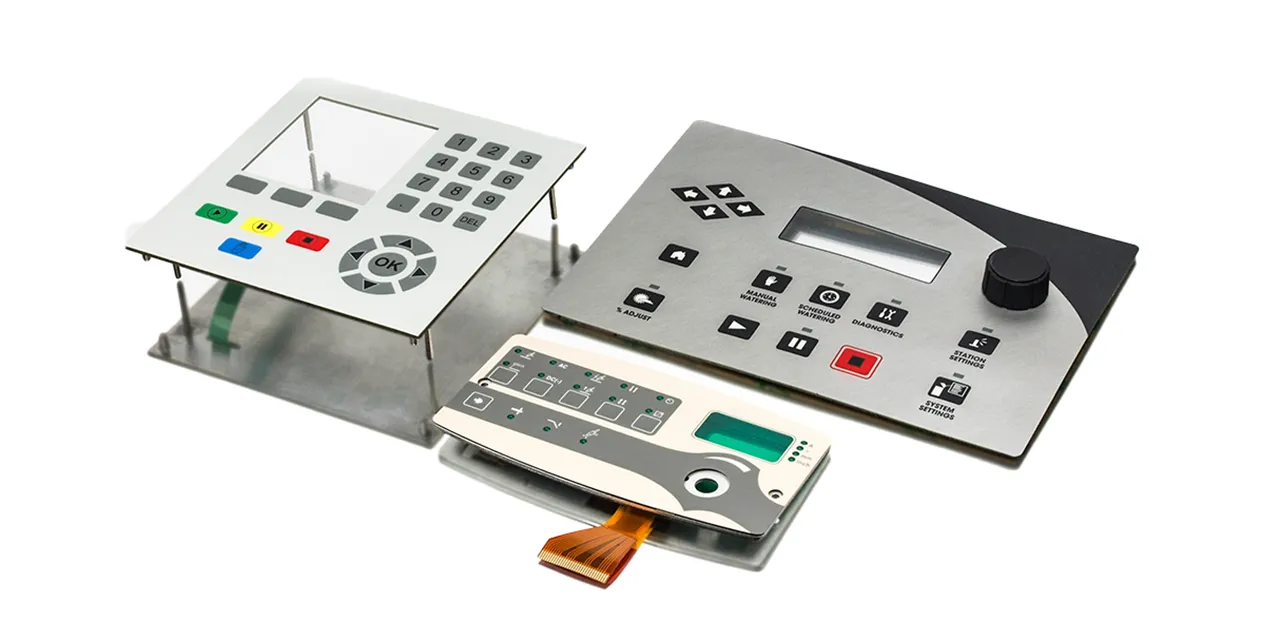

Folientastatur auf Trägerplatte mit integriertem Display und Elektronik
